Секачот за сопирање е преклопна компонента на динамичен систем за сопирање. Не ја расфрла регенеративната енергија сама по себе; наместо тоа, ја контролира врската помеѓу DC магистралата и отпорникот за сопирање.
За време на забавување на моторот, моторот може привремено да работи како генератор. Добиената регенеративна енергија тече назад кон DC магистралата и предизвикува зголемување на напонот на магистралата. Кога напонот ќе го достигне работниот праг на хеликоптерот, преклопното коло IGBT ја спроведува и ја насочува енергијата кон отпорникот за сопирање.
Кога напонот на DC магистралата паѓа под прагот на ослободување, сецкото се исклучува.
Овој работен циклус му овозможува на отпорот за сопирање да ја апсорбира регенеративната енергија и помага да се спречи прекумерниот DC напон на магистралата за време на забавување или ремонт.
- Го контролира празнењето на регенеративната енергија преку отпорникот за сопирање
- Го ограничува порастот на DC напонот на магистралата при динамично сопирање
- Обезбедува брзо префрлување за време на регенеративни услови
- Поддржува надворешно сопирање за погони кои бараат поголем капацитет на сопирање
- Обезбедува заштита за сецкото и колото за сопирање
- Овозможува паралелно поврзување на повеќе единици за поголеми барања за сопирање
Вистинските перформанси на сопирање зависат од погонскиот систем, инерцијата на моторот, карактеристиките на оптоварувањето, отпорникот на сопирање, фреквенцијата на сопирање и потребното време на забавување.

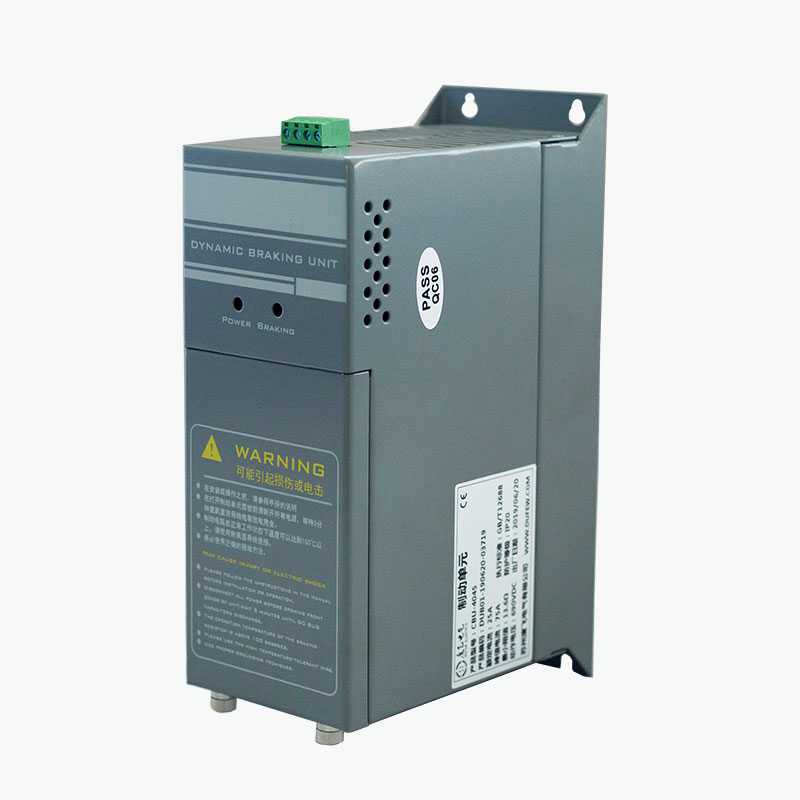

Серијата CBU користи преклопно коло базирано на IGBT поврзано со DC магистралата на погонот со променлива фреквенција.
Редоследот на работа е:
Забавување на моторот → Регенеративна енергија → Зголемување на напонот на DC автобусот → Вклучување на секачот → Енергијата тече до отпорникот за сопирање → Енергијата се троши како топлина
Сецкачот постојано го следи напонот на DC магистралата наместо да се потпира на посебен надворешен контролер.
Кога напонот на магистралата го надминува конфигурираниот работен праг, IGBT спроведува и пренесува регенеративна енергија на отпорникот. Кога напонот се враќа во соодветниот опсег, прекинувачкиот уред се исклучува.
Овој метод на контрола е особено корисен за апликации во кои регенерираната енергија е преголема или премногу честа за внатрешното коло за сопирање на погонот.
| Параметар | Спецификација |
|---|---|
| Системски напон | 220 VAC / 380 VAC / 690 VAC |
| Напон на сопирање за 220V систем | DC340 / 360 / 380 / 400 / 420V ±10V |
| Напон на сопирање за 380V систем | DC630 / 660 / 690 / 730 / 760V ±10V |
| Напон на сопирање за 690V систем | DC1140V ±10V |
| Контролен метод | Автоматско следење на напонот на DC магистралата |
| Хистереза | ≤10V |
| Паралелен одговор | ≤1ms |
| Температура на стартување на вентилаторот | Прибл. 45°C |
| Заштита од прекумерна температура | Прибл. 85°C |
| Излез на дефект | Контакт на реле: 0,6A/250VAC, 2A/30VDC |
| Оценка за заштита | IP20 или повисока |
| Одделение за задржување на пламен | UL94 V-2 |
| Применлив стандард | GB/T 12668 |
Забелешка: Конечниот напон на сопирање, моделот и електричната конфигурација треба да се потврдат според избраниот производ и погонскиот систем.
Серијата CBU ги интегрира функциите за префрлување и заштита потребни за надворешно динамично коло за сопирање.
Контролното коло постојано го следи напонот на DC магистралата. Кога напонот ќе го достигне конфигурираниот праг на сопирање, колото за префрлување IGBT се спроведува за да ја пренесе регенеративната енергија на отпорникот за сопирање.
Сецкачот реагира на промените во напонот на DC магистралата без да бара надворешен контролен систем. За паралелни конфигурации, наведениот одговор за синхронизација е во рамките на 1ms.
Различни нивоа на напон на сопирање се достапни за погонските системи од 220V, 380V и 690V. Соодветното поставување се одредува според напонот на DC магистралата на погонот и избраниот CBU модел.
Во зависност од конфигурацијата на производот, заштитните функции вклучуваат:
- Заштита од пренапон на автобус со еднонасочна струја
- Заштита од краток спој на колото за сопирање
- Заштита од прекумерна температура
- Заштита од дефект на вентилаторот
- Излез на релето со дефект
Условите за заштита може да го оневозможат излезот на сопирањето и да обезбедат сигнал за дефект на системот за надворешна контрола.
Серијата CBU користи принудно воздушно ладење за апликации кои бараат поголема фреквенција или моќност на сопирање.
Вентилаторот за ладење започнува на температура на модулот приближно 45°C, додека наведената заштитна точка од прекумерна температура е приближно 85°C.
Вистинските термички перформанси зависат од:
- Моќ на сопирање
- Работен циклус на сопирање
- Амбиентална температура
- Вентилација на кабинетот
- Дозвола за инсталација
- Работна фреквенција
Сецкото треба да се инсталира со доволна вентилација и клиренс во согласност со барањата за инсталација на производот.
| Код | Опис |
|---|---|
| CBU | Dufew Електрични секачи за сопирање |
| 4 | Класа на напон: 4 = 380V |
| 030 | Означување на моделот според серијата на производи |
The model should be selected according to the drive voltage, required braking capacity, braking duty cycle, braking resistor, and load characteristics.
Изборот на секачот за сопирање треба да се заснова на реалните регенеративни услови на погонскиот систем, а не само на моќноста на моторот.
| Параметар за избор | Инженерско размислување |
|---|---|
| Напон на погонскиот систем | Го одредува применливиот опсег на напон на DC магистралата |
| Моќност на моторот | Обезбедува референца за вкупната големина на системот за сопирање |
| Тип на оптоварување | Подигнувањето, лифтот, транспортерот, центрифугата и другите товари имаат различни регенеративни карактеристики |
| Инерција на оптоварување | Поголемата инерција генерално произведува повеќе регенеративна енергија за време на забавувањето |
| Време на забавување | Пократкото забавување ја зголемува потребата за моментална моќ на сопирање |
| Фреквенција на сопирање | Честото сопирање го зголемува термичкото оптоварување |
| Потребна сила за сопирање | Го одредува потребниот капацитет на секачот и отпорникот |
| Отпорник за сопирање | Вредноста на отпорот и моќноста мора да одговараат на колото за сопирање |
| Циклус на должност | Определува континуирани и интермитентни термички барања |
| Температура на околината | Влијае на дисипација на топлина и дозволени работни услови |
| Услови за инсталација | Големината на кабинетот, вентилацијата и клиренсот влијаат на термичките перформанси |
| Паралелно работење | Може да се користат повеќе единици кога еден секач е недоволен за потребниот капацитет на сопирање |
За инженерски избор, моделот на погонот, моќноста на моторот, типот на оптоварување, времето на забавување, фреквенцијата на сопирање и постоечките спецификации на отпорник за сопирање треба да се обезбедат онаму каде што се достапни.
| Апликација | Потребно за сопирање |
|---|---|
| Лифтови | Ја контролира регенеративната енергија при патување надолу и брзо забавување |
| Опрема за дигање | Се справува со регенеративната енергија генерирана при спуштање на оптоварувањата |
| Кранови | Поддржува контролирано забавување на висока инерција и кревање товар |
| Центрифуги | Ја троши регенеративната енергија при брзо забавување |
| Индустриски машини за перење | Погоден за системи со повеќекратно забрзување и забавување |
| Машини за текстил | Поддржува чести циклуси на сопирање |
| Машини за хартија | Се користи каде погонските системи бараат контролирано динамично сопирање |
| Машински алати | Помага во управувањето со регенеративната енергија при брзо запирање |
| Транспортни системи | Применливо кога инерцијата на оптоварувањето предизвикува пораст на напонот на DC магистралата |
| Други VFD системи | Погоден кога внатрешниот капацитет за сопирање на погонот е недоволен |
Сецкачот треба да се избере според вистинската енергија на сопирање и работниот циклус, наместо само на моќноста на моторот.
Секачот за сопирање и отпорникот за сопирање извршуваат различни функции и вообичаено се користат заедно.
| Компонента | Функција |
|---|---|
| Секач за сопирање | Контролира кога регенеративната енергија се пренесува од DC магистралата |
| Отпорник за сопирање | Ја претвора пренесената електрична енергија во топлина |
| DC автобус | Обезбедува електрична патека помеѓу погонот и колото за сопирање |
Сецкачот го контролира процесот на префрлување, додека отпорникот ја апсорбира енергијата. Затоа, вредноста на отпорот, рејтингот на моќноста и работниот циклус на отпорникот мора да бидат компатибилни со сецкачот и погонот.
Повеќе CBU единици може да се поврзат паралелно кога потребниот капацитет за сопирање го надминува капацитетот на една единица. Паралелната конфигурација го користи соодветниот контролен интерфејс за да ја координира работата на префрлување помеѓу поврзаните единици и да го распредели оптоварувањето на сопирањето според дизајнот на системот.
При конфигурирање на повеќе единици, треба да се земат предвид факторите како што се вкупната моќност на сопирање, DC напонот на магистралата, бројот на секачи, конфигурацијата на отпорникот за сопирање, распоредот на жици, работниот циклус на сопирањето и термичките услови. Бројот на CBU единици и соодветниот метод на поврзување треба да се потврдат според избраниот модел, системските параметри и барањата за апликација.
Секачот за сопирање е поврзан со DC магистралата и отпорникот за сопирање на погонот со променлива фреквенција според наведениот дијаграм за поврзување.
Пред пуштање во работа:
1. Потврдете дека класата на напон на CBU се совпаѓа со погонскиот систем.
2. Потврдете го поларитетот на DC магистралата.
3. Потврдете ја отпорноста на отпорот за сопирање и оценката за моќност.
4. Проверете дали сите терминали се правилно поврзани и затегнати.
5. Обезбедете соодветна вентилација околу сецкото.
6. Чувајте ги жиците за напојување и контрола соодветно одвоени.
7. Поврзете го колото на релето за дефект каде што е потребно.
8. Завршете ја електричната проверка пред да го напојувате системот.
Инсталирањето треба да го изврши квалификуван електричен персонал во согласност со документацијата за производот и важечките електрични барања.
Dufew Electric произведува компоненти за енергетска електроника за апликации за индустриски погон и контрола на моќноста, вклучувајќи отпорници за сопирање, единици за сопирање, реактори, филтри, трансформатори и сродни електрични компоненти. Процесот на производство ги опфаќа клучните фази од инспекција на влезниот материјал и склопување на компоненти до електрично тестирање, проверка на заштитната функција, финална проверка и пакување.
Во зависност од конфигурацијата на производот, проверката на квалитетот може да вклучува проверка на електричното поврзување, тестирање на отпорот на изолацијата, тестирање на диелектрична цврстина, проверка на функцијата на префрлување, проверка на заштитната функција, проверка на вентилаторот за ладење, проверка на терминалот и проверка на димензиите. Овие постапки се применуваат според дизајнот на производот и применливите технички барања.
Техничките документи и записите за тестирање специфични за производот може да се обезбедат според барањата на проектот за поддршка на евалуацијата на производот, верификацијата на квалитетот и системската интеграција.
Серијата CBU е произведена според важечките барања на GB/T 12668. Dufew Electric исто така одржува релевантни ISO и CE сертификати во рамките на својот систем за квалитет и усогласеност со производите.
Применливите сертификација и технички документи треба да се потврдат според конкретниот модел и редослед.
Dufew Electric произведува компоненти за енергетска електроника за индустриски погони, контрола на напојувањето и апликации за квалитет на енергија. Нејзиното портфолио на производи опфаќа решенија за сопирање, отпорници, реактори, филтри и трансформатори, вклучувајќи отпорници за сопирање, сечила за сопирање, единици за сопирање, влезни и излезни реактори, реактори DC, EMI филтри, филтри dv/dt, филтри на синусен бран, хармонични филтри, трансформатори и индустриски
За проекти кои бараат повеќе електрични компоненти, Dufew Electric може да ги координира спецификациите на поврзаниот производ според апликацијата, електричните оценки, условите за инсталација и системските барања.
Изборот на производи ги зема предвид DC напонот на магистралата, моќта на сопирање, карактеристиките на оптоварувањето, фреквенцијата на сопирање, спецификациите на отпорниците и работниот циклус.
Палетата на производи на Dufew Electric опфаќа апликации за сопирање, отпорник, реактор, филтер и трансформатор за индустриски електрични системи.
Електричните оценки, напонот на сопирање, димензиите, распоредот за ладење и паралелните конфигурации може да се проценат според барањата на проектот.
Производството вклучува проверка на компоненти, контрола на склопување, електрично тестирање, проверка на заштитната функција и финална проверка.
Го следи напонот на DC магистралата на погонот со променлива фреквенција и го префрлува колото за сопирање кога регенеративната енергија предизвикува зголемување на напонот. Регенеративната енергија потоа се пренесува на отпорник за сопирање за дисипација.
Секачот контролира кога колото за сопирање се вклучува и исклучува. Отпорникот ја апсорбира пренесената електрична енергија и ја претвора во топлина. Двете компоненти работат заедно во динамичен систем за сопирање.
Надворешна единица може да биде неопходна кога вградениот капацитет за сопирање на погонот не може да се справи со потребната регенеративна енергија, особено со кратки времиња на забавување, оптоварување со висока инерција, често сопирање или оптоварување со ремонт.
Да, под услов погонот да има компатибилни терминали за собирници за еднонасочна струја и карактеристики на напон. Електричните спецификации треба да се проверат пред поврзувањето наместо да се избираат исклучиво од моќноста на моторот.
Да. Може да се користат повеќе единици кога потребниот капацитет за сопирање го надминува рејтингот на една единица. Бројот на единици, распоредот на отпорот, жици и контролната конфигурација треба да се одредат од потребната должност на сопирање.
Вредноста на отпорот и оцената на моќноста треба да се одредат од напонот на DC магистралата, потребната моќност на сопирање, енергијата на сопирање, фреквенцијата на сопирање и работниот циклус. Отпорот исто така мора да одговара на барањата за погонскиот и колото за сопирање.
Вообичаено не е потребно пуштање во работа на софтвер затоа што работата на префрлување се контролира автоматски со DC напон на магистралата. Пред работа, треба да се проверат жиците, поларитетот, спецификациите на отпорниците, ладењето, заштитните врски и изолацијата.
Наведете го моделот на погонот, системскиот напон, моќноста на моторот, типот на оптоварување, времето на забавување, фреквенцијата на сопирање, карактеристиките на оптоварувањето, спецификациите на отпорот за сопирање и условите за инсталација. Овие параметри може да се користат за да се одреди соодветната електрична конфигурација.
Dufew Electric CBU секачите за сопирање од серијата Dufew се користат во системите за погон со променлива фреквенција за контрола на регенеративната енергија при забавување, спуштање и други услови на ремонт.
Изборот треба да ги земе предвид DC напонот на магистралата, моќта на сопирање, карактеристиките на отпорот за сопирање, работниот циклус, условите на оптоварување и барањата за инсталација. Dufew Electric, исто така, испорачува отпорници за сопирање и поврзани компоненти за енергетска електроника за индустриски погонски системи.
За избор на производи, клиентите можат да ги обезбедат спецификациите за напонот на погонскиот, моќноста на моторот, типот на оптоварување, времето на забавување, фреквенцијата на сопирање и отпорот на сопирање.
