Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

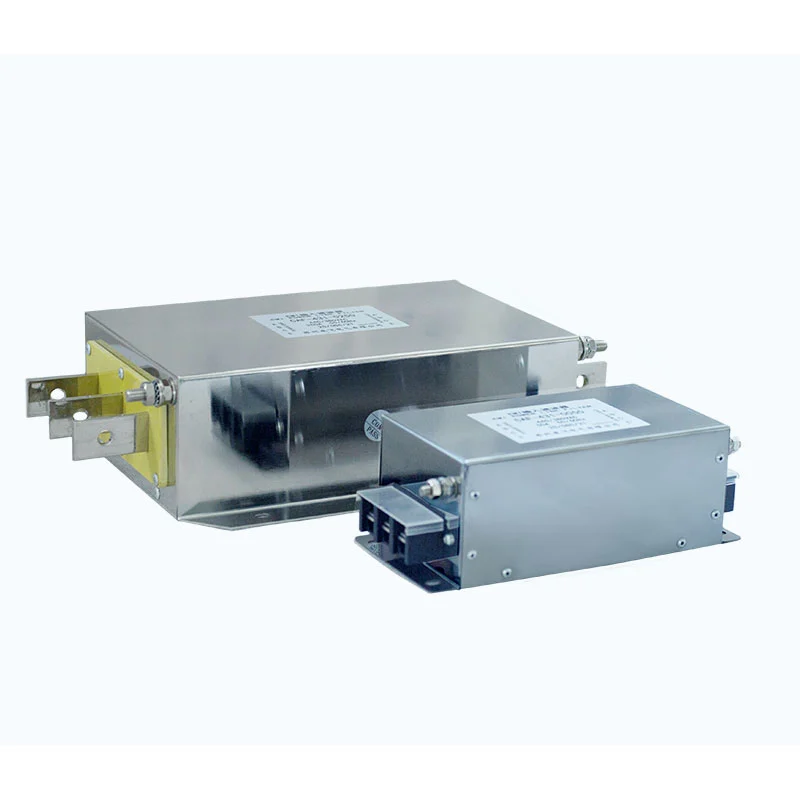

Филтер за напојување е инсталиран помеѓу дојдовниот извор на енергија и влезот за напојување на опремата. Неговата главна цел е да ги контролира електромагнетните пречки (EMI) спроведени преку далноводот.
Електронската опрема за напојување како што се инвертерите, серво-погоните и прекинувачките напојувања може да генерира бучава со висока фреквенција за време на работата на префрлување. Надворешната електрична опрема и електроенергетската мрежа исто така може да внесат несакани високофреквентни нарушувања во истата линија за напојување.
Филтерот обезбедува импеданса на овие несакани високофреквентни компоненти додека дозволува нормалното напојување да помине низ.
Тој е дизајниран да работи во двете насоки:
- Намалете ги пречките со висока фреквенција што ги создава опремата и се спроведуваат кон електричната мрежа
- Намалете ги надворешните RF и електричните пречки кои влегуваат во опремата преку линијата за напојување
- Потиснете ги пречки во заеднички режим и диференцијален режим
- Намалете ја можноста за пречки помеѓу соседната електронска опрема
Затоа, филтерот се користи како дел од EMI/EMC контролата на опремата и системот за сузбивање на пречки во напојувањето.
Филтерот користи комбинација од пригушници со вообичаен режим, X кондензатори, Y кондензатори и резистивни компоненти за да формира нископропусна мрежа за филтрирање.
Задавиот со заеднички режим претставува висока импеданса на бучавата со висока фреквенција во заеднички режим, додека дозволува нормалната струја на напојување да помине.
Кондензаторот X е поврзан преку проводниците за напојување и обезбедува патека за високофреквентен шум во диференцијален режим.
Y кондензатори обезбедуваат контролирана патека помеѓу проводниците за напојување и референцата за заземјување или шасија за соодветни пречки во заедничкиот режим.
Во зависност од конфигурацијата на колото, резистивните компоненти може да се користат за празнење на кондензаторот и придушување на колото.
Комбинираното коло обезбедува потиснување на пречки во заеднички режим и диференцијален режим во одреден опсег на фреквенција.
Филтерот може да користи или едностепена или двостепена структура.
Едностепеното филтрирање е погодно за апликации каде што нивото на пречки може да се контролира со еден дел за филтрирање и просторот за инсталација е ограничен.
Двостепеното филтрирање обезбедува дополнително слабеење каде што опремата работи во електромагнетна средина со поголема побарувачка.
Соодветната конфигурација треба да се одреди според опремата, карактеристиките на пречки, потребното слабеење и условите за инсталација.
Следниве спецификации важат за соодветната конфигурација на производот. Различни серии на филтри Dufew Electric може да имаат различни опсези на напон и струја.
| Параметар | Спецификација |
|---|---|
| Номинален напон | 250VAC за наведената еднофазна конфигурација |
| Оценета струја | 1A--60A за наведената еднофазна конфигурација |
| Работна фреквенција | 50 Hz / 60 Hz / до 500 Hz, во зависност од конфигурацијата |
| Опсег на филтрирање | 5 kHz - 30 MHz |
| Јачина на диелектрик, линија до линија | 1500 VDC / 60-ти |
| Јачина на диелектрик, линија до земја | 2250VDC / 60s* |
| Отпорност на изолација | >100MΩ на 1000VDC |
| Способност за преоптоварување | 1,4 × номинална струја за 1 минута, со најмалку 15 минути помеѓу настаните со преоптоварување |
| Одделение за заштита | IP00 / IP20 |
| Класа на изолација | T40 / F (155°C) |
| Одделение за задржување на пламен | UL94V-2 |
| Стандард за производ | МК/Т 15287/8 |
* Доставените технички информации наведуваат и 2500VDC / 60s за диелектрична јачина од линија до земја. Применливата вредност треба да се потврди од конечната спецификација за избраниот модел.
Типична ознака на моделот е: CAF-4 3 1-0010
| Код | Опис |
|---|---|
| CAF | Серија филтри Dufew Electric |
| 4 | Класа на напон; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Фазна конфигурација; 3 = трифазен, 1 = еднофазен |
| 1 | Категорија на филтри; 1 = влезен филтер, 2 = излезен филтер |
| 0010 | Номинална струја; 0010 = 10 А |
Означувањето на моделот треба да се провери според важечката спецификација на производот и табличката со име пред да се нарача.
Колото на филтерот ги адресира високофреквентните пречки во заеднички режим и со диференцијален режим, овозможувајќи му да се користи каде што може да има различни типови на спроведена EMI.
Филтерот може да ги намали пречките генерирани од поврзаната опрема и спроведени кон мрежата за напојување, а истовремено да ги ограничи надворешните пречки со висока фреквенција што влегуваат преку приклучокот за напојување.
Наведениот опсег на филтрирање опфаќа пречки со висока фреквенција поврзани со преклопна електроника и друга електронска опрема.
Структурата за филтрирање може да се избере според нивото на пречки и барањата за инсталација.
Интегрираната конструкција е погодна за вградување во контролни ормари и електрични куќишта каде што просторот за монтирање е ограничен.
Филтерот е дизајниран за еднофазна електронска опрема за напојување каде што треба да се контролира спроведената EMI. Може да се користи во еднофазни инвертери, серво погони, прекинувачки напојувања, контролери, машини за везење, машини за гравирање, опрема за индустриска контрола и друга електронска опрема инсталирана во средини чувствителни на EMI.
Филтерот може да се користи и во електрични инсталации каде што повеќе електронски уреди работат на иста електрична мрежа и спроведените пречки може да влијаат на работата на опремата или на перформансите на системот.
Филтерот може да биде соодветен кога опремата има симптоми поврзани со пречки како што се:
- Неочекувани исклучувања
- Лажно активирање или абнормална работа
- Пречки во комуникацијата или контролата
- Прекумерна електрична бучава
- Пречки во напојувањето помеѓу соседната опрема
Овие симптоми може да имаат повеќе причини. Пред да изберете филтер, треба да се идентификува вистинскиот извор на проблемот. Филтерот не ги заменува корективните мерки за преоптоварување, неправилно заземјување, дефект на изолацијата, дефекти на опремата или други основни електрични проблеми.
Изборот на филтерот треба да го земе предвид напонот за напојување на опремата, номиналната струја, работната фреквенција, еднофазната конфигурација, потребните перформанси на филтрирање, димензиите на инсталацијата, методот на заземјување, температурата на околината и нивото на заштита.
За наведената еднофазна конфигурација, препорачаната вредност на филтерот е приближно 1,2–1,5 пати поголема од номиналната струја на опремата. Конечниот избор треба да ја земе предвид и вистинската струја на оптоварување, условите за преоптоварување, работната температура и спецификациите на производителот.
За избор на модел, клиентите можат да обезбедат модел на опрема, напон на напојување, номинална струја, работна фреквенција, дијаграм за поврзување, димензии на инсталација, симптоми на пречки и работна околина.
Правилната инсталација е особено важна за потиснување на EMI со висока фреквенција.
Проверете ги напонот и струјата на опремата пред инсталацијата. Избраниот филтер мора да биде компатибилен со напојувањето на опремата и работната струја.
Проверете го куќиштето, терминалите, точките за монтирање, етикетата за идентификација и ознаките на жици. Не инсталирајте оштетена единица.
Инсталирајте го филтерот што е можно поблиску до влезот на енергија на заштитената опрема. За инсталации на кабинетот, филтерот може да се монтира на соодветна метална монтажна површина според барањата за инсталација.
Поврзете го филтерот помеѓу дојдовното напојување и влезот на опремата според применливиот дијаграм за поврзување. Следете ги означените влезни и излезни терминали каде што е наведена дефинирана насока на поврзување.
Приклучокот за заземјување мора да биде сигурно поврзан.
Не ги врзувајте влезните и излезните жици на филтерот заедно.
Пречките со висока фреквенција може да се спојат помеѓу тесно насочени влезни и излезни проводници и да го заобиколат колото за филтрирање. Затоа, жиците од влезната и оптоварената страна треба да се насочуваат одделно и да се држат разделени колку што е практично.
Проводникот за заземјување треба да биде краток и да има доволно мала импеданса за инсталација.
По проверка на жици и заземјување:
1. Потврдете ги сите приклучоци на терминалот.
2. Проверете го одвојувањето на влезно/излезниот кабел.
3. Напојувајте ја опремата.
4. Внимавајте на работниот статус и условите за аларм.
5. Проверете дали оригиналните пречки се намалени.
За компактна еднофазна опрема, интегрираниот склоп на филтер може да го намали бројот на компоненти потребни за инсталација.
| Споредба | Интегриран еднофазен филтер | Одделни единици за филтрирање |
|---|---|---|
| Структура | Едно интегрирано склопување | Повеќе независни склопови |
| Инсталација | Една точка за инсталација на филтер | Одделни единици и точки за монтирање |
| Жици | Наменски влезни и излезни терминали за филтер | Дополнителна интерконекција и рутирање |
| Кабинет простор | Погоден за компактни контролни кабинети | Потребен е простор за секоја единица |
| Управување со компоненти | Еден производ склоп | Одделни компоненти и додатоци |
Вистинските перформанси на EMI зависат од колото на филтерот, електричните услови, заземјувањето, насочувањето на кабелот и квалитетот на инсталацијата. Самата интегрирана структура не треба да се третира како гаранција за супериорно слабеење на EMI без податоци за тестирање специфични за апликацијата.
Dufew Electric произведува компоненти за енергетска електроника, вклучувајќи отпорници, системи за сопирање, реактори, филтри, трансформатори и приспособени електрични компоненти.
За филтрите за напојување, производството и проверката може да вклучуваат:
Инспекција на компоненти → Склопување филтер → Електрично тестирање → Финална проверка → Пакување
Во зависност од конфигурацијата на производот, проверката може да вклучува:
- Проверка на спецификацијата на компонентите
- Инспекција на терминалот и поврзувањето
- Тестирање на отпорност на изолација
- Испитување на диелектрична сила
- Тестирање на електрични перформанси
- Димензионална инспекција
- Финална проверка на производот
Применливите технички записи и документацијата за тестирање може да се обезбедат според барањата на производот и проектот.
Dufew Electric има ISO и CE сертификати што го поддржуваат неговото управување со квалитетот и активностите за усогласеност со производите.
Применливите сертификати и техничките документи треба да се потврдат според избраниот модел, конфигурацијата на производот и планираниот пазар.
Меѓународните нарачки може да се организираат според количината на производот, димензиите, дестинацијата и барањата за испорака.
Можно е да се користат поморски, воздушен товар, брза испорака или шпедитер номиниран од клиентите. Пакувањето се избира според структурата на производот и условите за транспорт.
Инсталиран е на влезната моќност на електронската опрема за да ги потисне спроведените електромагнетни пречки што патуваат низ далноводот. Типични апликации вклучуваат еднофазни инвертери, серво погони, прекинувачки напојувања и контролери.
Филтерот е дизајниран да ги адресира високите фреквентни пречки во заеднички режим и со диференцијален режим. Наведениот опсег на филтрирање е 5 kHz--30 MHz за применливата конфигурација.
Треба да се инсталира што е можно поблиску до влезната енергија на заштитената опрема. Каблите од влезната и излезната страна треба да се одвојат за да се намали електромагнетната спојка што може да го заобиколи филтерот.
Да. Наменет е за апликации вклучувајќи еднофазни инвертери, серво погони, прекинувачки напојувања, контролери и слична електронска опрема, под услов електричните оценки да се компатибилни.
Изборот треба да ја земе предвид номиналната и вистинската работна струја на опремата, напонот на напојување, работните услови и спецификацијата на филтерот. Приложеното упатство за избор препорачува приближно 1,2--1,5 пати повеќе од номиналната струја на опремата.
Тоа може да помогне кога овие симптоми се предизвикани или влошени од спроведени електромагнетни пречки или пречки во далноводот. Ако дефектот е резултат на преоптоварување, неправилно заземјување, проблеми со изолацијата или дефект на внатрешната опрема, основната причина мора да се реши посебно.
Електричните оценки, структурата на филтрирањето, димензиите на инсталацијата и другите спецификации може да се проценат според барањата за опремата и апликацијата.
Да. Над 1.000 m, намалената дисипација на топлина може да бара намалување на струјата. Доставените технички информации одредуваат максимална надморска височина од 2.000 m и препорачуваат 15% намалување на струјата над 1.000 m. Конечното барање треба да се потврди за избраниот модел.
Dufew Electric обезбедува филтри за напојување за еднофазни инвертери, серво погони, прекинувачки напојувања, контролери и друга електронска опрема за напојување. Филтрите користат компоненти за филтрирање со заеднички режим и диференцијален режим за да го намалат спроведеното EMI преку приклучокот за напојување.
За избор на производ, наведете го напонот на опремата, номиналната струја, работната фреквенција, условите за инсталација и достапните информации за пречки за преглед на конфигурацијата.
