Филтер за погон со променлива фреквенција е инсталиран околу погонот со променлива фреквенција за да ги контролира електричните пречки што се создаваат при регулирање на брзината на моторот.
Типична врска е:
Напојување → Филтрирање на влезот → VFD → Филтрирање на излезот → Мотор
Двата дела се однесуваат на различни делови од погонскиот систем.
Контролите за филтрирање на влезот спроведоа електромагнетни пречки помеѓу VFD и електричната мрежа.
Филтрирањето на излезот ги ослабува високофреквентните компоненти произведени со PWM префрлување пред да стигнат до моторот преку кабелот.
Оваа конфигурација е наменета за апликации каде што треба да се земат предвид и EMI на моќната страна и ефектите со висока фреквенција на моторот.
Тој е различен од конвенционалниот влезен EMI филтер, кој само ја филтрира врската помеѓу напојувањето и погонот.
Преклопните уреди во VFD генерираат високофреквентни електрични компоненти кои можат да патуваат низ напојувањето и да влијаат на друга опрема на истиот дистрибутивен систем. Влезниот дел користи магнетни и капацитивни компоненти за слабеење во заеднички режим и диференцијален режим, кои може да вклучуваат пригушници во заеднички режим, индуктивни компоненти во диференцијален режим, X кондензатори, Y кондензатори и отпорници.
Влезниот дел е наменет за спроведено потиснување на EMI и не го заменува наменскиот систем за компензација на хармониците каде што се применуваат специфични барања за THD за ниска фреквенција.
VFD произведува излезна бранова форма на PWM со брзи премини на напон. Со долги моторни кабли, дистрибуираната капацитивност и импеданса може да влијаат на брановиот облик на напонот на терминалите на моторот. Излезниот дел ги ослабува високофреквентните компоненти и може да помогне во намалувањето на dv/dt од страна на моторот, ефектите на рефлектираните бранови, изолациониот стрес на намотување на моторот и одреден шум на моторот со висока фреквенција.
Вистинските перформанси зависат од карактеристиките на префрлување VFD, должината и конструкцијата на кабелот, изолацијата на моторот, заземјувањето и избраната конфигурација на филтерот.
Не секоја инсталација на VFD бара и влезно и излезно филтрирање.
Потребната конфигурација зависи од проблемот што се решава.
| Состојба за апликација | Типично размислување за филтрирање |
|---|---|
| ВФД пречки кои влегуваат во енергетската мрежа | ЕМИ филтер од влезната страна |
| Пречки кои влијаат на блиската контролна опрема | ЕМИ филтер од влезната страна |
| Долг моторен кабел | Можеби е потребно филтрирање на излезната страна |
| Високо dv/dt од страна на моторот | Филтрирање на излезната страна |
| Загриженост за напонот на рефлектираниот бран | Филтрирање на излезната страна |
| Пречки и од моќната и од моторната страна | Интегриран влезно/излезен филтер |
Оваа разлика е важна при изборот на производот. Филтерот треба да се специфицира според вистинскиот електричен проблем наместо да се инсталира само затоа што е присутен VFD.
Dufew Electric ги комбинира влезните и излезните кола за филтрирање во еден состав.
Двата дела имаат посебни електрични патеки и терминали за поврзување со напојувањето, VFD и моторот.
Мрежата за филтрирање може да вклучи:
- Магнетни компоненти со заеднички режим
- Индуктивни компоненти во диференцијален режим
- X кондензатори
- Y кондензатори
- Отпорници за амортизација
- Други компоненти потребни од избраната конфигурација
Интегрираната конструкција ја намалува потребата за инсталирање на две посебни куќишта на филтерот кога е потребно и влезно и излезно филтрирање.
Вистинскиот внатрешен распоред зависи од рејтингот и конфигурацијата на производот.
| Параметар | Спецификација |
|---|---|
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Работна фреквенција | 50 Hz / 60 Hz / до 500 Hz |
| Оценета струја | 5А--1600А |
| Јачина на диелектрик, линија до линија | 1500 VDC / 60-ти |
| Јачина на диелектрик, линија до земја | 2500 VDC / 60-ти |
| Отпорност на изолација | >100MΩ на 1000VDC |
| Способност за преоптоварување | 1,4 × номинална струја за 1 минута |
| Минимален интервал на преоптоварување | 15 минути |
| Максимална должина на кабел* | 400 m заштитени / 300 m неоклопени |
| Одделение за заштита | IP00 / IP20 |
| Класа на изолација | T40 / F (155°C) |
| Одделение за задржување на пламен | UL94V-2 |
| Стандард за производ | МК/Т 15287/8 |
* Максималната должина на кабелот зависи од примената и треба да се потврди според излезните карактеристики на VFD, моторот, типот на кабелот, распоредот на заземјувањето и избраниот модел на филтер.

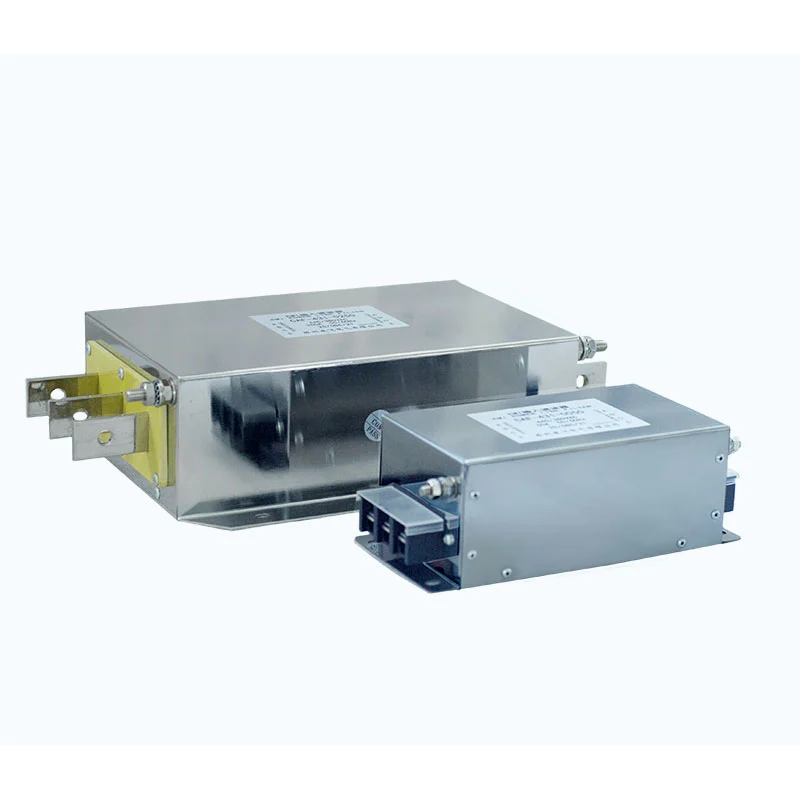

Типичен модел на филтер Dufew е: CAF-4 3 1-0010
| Код | Опис |
|---|---|
| CAF | Серија филтри Dufew Electric |
| 4 | Класа на напон; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Фазна конфигурација; 3 = трифазен, 1 = еднофазен |
| 1 | Категорија на филтри; 1 = влезен филтер, 2 = излезен филтер |
| 0010 | Номинална струја; 0010 = 10 А |
За интегрираната влезна/излезна конфигурација, применливата шифра на моделот треба да се потврди во однос на соодветниот цртеж и спецификација на производот.
| Апликација | Главен услов | Функција за филтрирање |
|---|---|---|
| Системи за погон со променлива фреквенција | Контрола на EMI генерирана за време на работата на VFD | Спроведено потиснување на EMI од влезната страна и високофреквентно филтрирање на излезната страна |
| Серво погонски системи | Намалете ги електричните пречки околу серво опремата | Контрола на EMI од влезната страна и филтрирање на моторната страна на излезната страна |
| Контрола на индустриски мотори | Подобрете ги EMC перформансите на системите за погон на моторот | Потиснете ги спроведените пречки и компонентите за префрлување со висока фреквенција |
| CNC машини и машински алати | Намалете ги пречките кои влијаат на опремата за контрола и возење | Филтрирање на влезен EMI и намалување на dv/dt на излезната страна |
| Инсталации на долги моторни кабли | Контролирајте ги ефектите на рефлектираните бранови и високите фреквентни напонски ефекти | Филтрирање на излезната страна помеѓу VFD и моторот |
| Системи за транспортери, пумпа и вентилатор | Намалете ги пречките од работата на моторот со променлива брзина | Потиснување на EMI на влезната страна и, каде што е потребно, филтрирање на излезот |
| Опрема за индустриска автоматизација | Ограничете ги пречките помеѓу погонските системи и блиската електроника | Филтрирање со заеднички режим и диференцијален режим |
| Опрема за производство | Адресирајте и пречки од страната на моќта и од моторната страна | Интегрирано филтрирање на влез и излез |
Забелешка: Потребната конфигурација на филтерот зависи од VFD, моторот, должината на кабелот, условите на EMC и специфичниот проблем со пречки. Не секоја VFD апликација бара и влезно и излезно филтрирање.
| Параметар за избор | Потребни се информации | Цел |
|---|---|---|
| VFD модел | Производител и број на модел | За да ја одредите применливата влезна/излезна конфигурација |
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC | За усогласување на рејтингот на напонот на филтерот со погонскиот систем |
| Оценета струја | Влезна или излезна струја на VFD | За да го одредите потребниот рејтинг на струја на филтерот |
| Моќност на моторот | kW или HP | Да се проценат барањата за филтрирање од страната на моторот |
| Номинален напон на моторот | Работен напон на моторот | За да се потврди компатибилноста на излезната страна |
| Должина на кабелот на моторот | Вистинската должина на кабелот во метри | Важно за оценување на ефектите од dv/dt и рефлектираните бранови |
| Тип на кабел | Заштитени или незаштитени; конструкција на кабел каде што е достапно | Да се проценат карактеристиките на ЕМС и висока фреквенција |
| Фреквенција на префрлување | VFD носач/фреквенција на префрлување, доколку е достапна | Помага да се проценат барањата за филтрирање со висока фреквенција |
| Околина за инсталација | Контролен кабинет, машина, производна линија итн. | За да се одредат размислувањата за инсталација и ЕМС |
| Состојба на пречки | EMI, шум на моторот, dv/dt, рефлектираниот бран, пречки на опремата во близина итн. | За да се идентификува дали е соодветно филтрирање на влез, излезно филтрирање или интегрирана конфигурација |
| Уредување за заземјување | Метод на заземјување и заштита на кабелот | Важно за ефикасна контрола на пречки со висока фреквенција |
За прелиминарна евалуација, клиентите можат да обезбедат:
VFD модел + номинален напон + номинална струја + моќност на моторот + должина на кабелот на моторот + тип на кабел + фреквенција на префрлување + забележани пречки
Оваа информација е генерално покорисна за избор на филтер отколку специфицирање на филтерот само според моќноста на моторот.
Правилната инсталација е важна бидејќи пречки со висока фреквенција може да заобиколат дел од колото за филтрирање преку несоодветни жици.
Поврзете го влезниот дел помеѓу напојувањето и VFD.
Поврзете го излезниот дел помеѓу VFD и моторот.
Влезните и излезните терминали мора да се поврзат според дијаграмот за поврзување на производот и не смеат да се заменуваат.
Каблите од страната на напојувањето и од моторот треба да се насочуваат посебно.
Избегнувајте долги паралелни работи помеѓу влезните и излезните проводници на филтерот, бидејќи електромагнетната спојка може да ја намали ефикасноста на филтрирањето.
Филтерот треба да се заземји според важечките барања за електрична инсталација и упатствата за EMC на производителот на VFD.
За пречки со висока фреквенција, генерално се претпочита кратка патека за заземјување со мала импеданса.
Онаму каде што се користи заштитен кабел за мотор, штитникот на кабелот треба да се затвори според барањата за ЕМС на производителот на VFD.
Пред да го напојувате системот, проверете:
- Напон и струја на филтерот
- Терминални врски
- Заземјување
- Рутирање на влезно/излезен кабел
- Моторна врска
- Механичка монтажа
По инсталацијата, проверете ја нормалната работа на VFD и моторот и проверете ја оригиналната состојба на пречки.
Dufew Electric произведува компоненти за енергетска електроника, вклучувајќи отпорници, системи за сопирање, реактори, филтри, трансформатори и приспособени електрични компоненти. Филтрите за погон со променлива фреквенција се произведуваат според потребната електрична конфигурација и примена.
Процесот на производство обично опфаќа проверка на компоненти, обработка на магнетни компоненти, намотување и изолација, склопување на филтри, електрично тестирање, финална проверка и пакување. Во зависност од конфигурацијата на производот, проверките на квалитетот може да вклучуваат спецификации на компонентите, намотување, изолација, терминали, отпор на изолација, диелектрична јачина, електрични перформанси и димензии.
Може да се обезбедат цртежи специфични за производот, записи за тестирање и технички документи според барањата на проектот.
Dufew Electric има ISO и CE сертификати кои го поддржуваат неговото управување со квалитетот и барањата за усогласеност со производите.
Применливиот сертификат и техничката документација треба да бидат потврдени според конкретниот модел на производ и дестинација на пазарот.
Инспекцијата на квалитетот ги опфаќа релевантните фази од верификацијата и склопувањето на компонентите преку електричното тестирање и конечната инспекција.
Dufew Electric доставува филтри и други компоненти за енергетска електроника за OEM, дистрибутери, системски интегратори и индустриски корисници.
Аранжманите за пакување и испорака се избираат според димензиите на производот, тежината, количината, дестинацијата и барањата на клиентите.
Достапните аранжмани за испорака може да вклучуваат:
- Морски товар
- Воздушен товар
- Експресна достава
- Шпедитер номиниран од клиентите
Пакувањето е избрано според условите за изградба и транспорт на производот.
Влезен филтер е инсталиран помеѓу напојувањето и VFD за контрола на спроведената EMI. Излезен филтер е инсталиран помеѓу VFD и моторот за контрола на високофреквентните компоненти, dv/dt и ефектите на рефлектираниот бран.
Не. Барањето зависи од должината на кабелот на моторот, излезните карактеристики на VFD, изолацијата на моторот, условите за ЕМС и барањата за примена.
Да. Може да се процени за апликации за серво погон каде што треба да се контролираат пречки од влезната страна на EMI или од страната на моторот со висока фреквенција. Електричниот рејтинг мора да одговара на погонскиот систем.
Да. Излезниот дел е дизајниран да ги ослабува високофреквентните преклопни компоненти и може да го намали dv/dt на приклучоците на моторот. Вистинскиот резултат зависи од VFD, конфигурацијата на филтерот, кабелот и моторот.
Да. Долгите моторни кабли може да ги зголемат ефектите на рефлектираниот бран и напонот со висока фреквенција, што го прави филтрирањето на излезот порелевантно. Дозволената должина на кабелот мора да биде потврдена за конкретната апликација.
Не мора. Овој производ е првенствено наменет за EMI и високофреквентно филтрирање околу VFD системи. Ако условот е да се контролираат специфичните хармоници на енергетскиот систем или THD, треба да се процени посебно решение за ублажување на хармониците.
Обично не е потребно електронско прилагодување бидејќи филтерот е пасивен. Сè уште се неопходни правилен избор на модел, жици, заземјување и инсталација.
Моделот VFD, напонот на напојување, номиналната струја, моќноста на моторот, должината на кабелот на моторот, типот на кабелот и специфичните пречки или проблемот на моторната страна се корисни за избор на соодветната конфигурација.
Dufew Electric произведува филтри за погон со променлива фреквенција за VFD, серво погони, системи за контрола на моторот и опрема за индустриска автоматизација.
Интегрираната конфигурација обезбедува EMI филтрирање на влезната страна и филтрирање на моторот од излезната страна во еден состав. Изборот може да се заснова на рејтингот на погонот, карактеристиките на моторот, должината на кабелот, условите за EMC и барањата за инсталација.
За евалуација на производот, наведете го моделот VFD, моќноста на моторот, номиналната струја, должината на кабелот на моторот, типот на кабелот и напонот на напојување.
