Кабинетот со отпорник за сопирање со инвертер е критична компонента што се користи во апликациите за регенеративно сопирање со погон со променлива фреквенција (VFD).
Кога мотор контролиран од конвертор на фреквенција брзо ќе забави, моторот може да влезе во регенеративна работа и да ја врати електричната енергија во DC магистралата на инвертерот. Оваа регенерирана енергија го зголемува напонот на DC магистралата.
Ако вишокот енергија не може ефективно да се ослободи, системот на инвертер може да доживее:
- Аларми за пренапон на автобус со еднонасочна струја
- Неочекувано исклучување на инвертерот
- Дефект на сопирање
- Намалена ефикасност на опремата
- Потенцијално оштетување на модулите за напојување
Кабинетот со отпорник за сопирање со електричен инвертер Dufew работи заедно со единицата за сопирање за безбедно да троши регенерирана енергија и да одржува стабилна работа на инвертерот.
За време на процесот на сопирање:
1. Моторот генерира регенеративна енергија за време на забавувањето.
2. Единицата за сопирање детектира зголемен DC напон на магистралата.
3. Кабинетот на отпорник за сопирање е поврзан со колото за сопирање.
4. Отпорникот ја претвора електричната енергија во топлинска енергија.
5. Структурата за ладење на кабинетот ја отстранува создадената топлина.
Овој контролиран процес на дисипација на енергија помага да се одржи стабилна работа при чести циклуси на забрзување, забавување и итно сопирање.
За разлика од ормарите со отпорници за општа намена, ормарот со отпорник за сопирање со инвертер бара прецизно усогласување со целосниот погонски систем.
Неправилниот избор на отпорник може да доведе до:
- Недоволен вртежен момент на сопирање
- Прекумерна температура на отпорникот
- Скратен работен век
- Нестабилна работа на инвертерот
- Намалена ефикасност на сопирање
Dufew Electric ги проценува вистинските работни услови пред да го дизајнира кабинетот со отпорник за сопирање.
Клучните параметри за избор вклучуваат:
| Фактор на селекција | Влијание врз дизајнот |
|---|---|
| Напон на инверторот | Ги одредува барањата за изолација и конфигурацијата на отпорот |
| Моќност на моторот | Го одредува капацитетот за апсорпција на енергија |
| Фреквенција на сопирање | Влијае на термичкиот дизајн и капацитетот на отпорот |
| Инерција на оптоварување | Го одредува нивото на регенеративна енергија |
| Време на сопирање | Влијае на способноста за преоптоварување |
| Циклус на должност | Одредува континуирано или наизменично работење |
| Околина за инсталација | Влијае на структурата на кабинетот и начинот на ладење |
Преку избор заснован на инженерство, Dufew Electric обезбедува решенија за отпорници за сопирање кои одговараат на вистинските барања за примена.
Во тешката индустриска опрема, моторите често работат под променливи услови на оптоварување.
За време на:
- Брзо забавување
- Итно запирање
- Спуштање на големо оптоварување
- Чести циклуси на старт-стоп
моторот може да генерира значителна регенеративна енергија.
Без ефикасен уред за апсорпција на енергија, оваа енергија се акумулира во DC магистралата на инвертерот и предизвикува пораст на напонот.
Кабинетот со отпорник за сопирање со електричен инвертер Dufew обезбедува контролирана патека на празнење со претворање на регенеративната електрична енергија во топлина.
Придобивките вклучуваат:
- Намалена флуктуација на напонот на DC магистралата
- Подобрена заштита на инвертерот
- Постабилни перформанси на сопирање
- Намален ризик од неочекувано исклучување
Dufew Electric користи модуларни брановидни склопови на отпорници специјално дизајнирани за примена на динамично сопирање, обезбедувајќи сигурни перформанси за апсорпција на енергија при чести услови на сопирање.
Елементите на брановидни отпорници се карактеризираат со голема површина за дисипација на топлина, висока густина на моќност, перформанси на стабилна отпорност и соодветност за повторени циклуси на сопирање.
Кабинетот интегрира повеќе модули на отпорници преку сигурни спроводливи структури и бакарни собирници. Секој слој на отпорник е дизајниран со независни електрични приклучоци, посветен простор за дисипација на топлина, зајакнати спроводливи структури и заштита за следење на температурата.
Модуларниот дизајн обезбедува неколку предности:
Повеќекратните модули на отпорници рамномерно ја распределуваат енергијата на сопирањето, намалувајќи го термичкиот стрес на поединечните компоненти и одржувајќи стабилни перформанси на сопирање при континуирано работење.
Капацитетот на отпорот може да се прилагоди според моќноста на моторот, фреквенцијата на сопирање, карактеристиките на оптоварувањето и барањата за работниот циклус.
Ако еден модул на отпорник бара проверка или замена, техничарите можат да го сервисираат погодениот дел без да го заменат комплетниот кабинет, намалувајќи го времето и трошоците за одржување.
Управувањето со топлината е еден од најважните фактори во дизајнот на отпорот за сопирање. За време на честите циклуси на сопирање, прекумерното зголемување на температурата може да предизвика промена на вредноста на отпорот, намалена ефикасност на сопирањето, стареење на компонентите и скратен век на траење.
Dufew Electric дизајнира решенија за термичко управување според реалните работни услови. Кабинетот може да вклучува оптимизирани канали за проток на воздух, независен простор за вентилација, странични структури за ладење на издувните гасови, вентилатори за принудно ладење и уреди за заштита на температурата.
За простории со инвертер и компактни електрични инсталации, страничното ладење на издувните гасови помага да се намали циркулацијата на топол воздух околу опремата на инвертерот, да се подобри управувањето со електричната енергија во просторијата и да се спречи акумулација на топлина во близина на контролните кабинети.
Решенијата за ладење може да се прилагодат според фреквенцијата на сопирање, просторот за инсталација, барањата за континуирано работење и условите на околината.
Различни индустриски локации имаат различни ограничувања за инсталација. Dufew Electric поддржува приспособени структури на кабинети според барањата на клиентите и условите за примена.
Инсталирањето на подот е погодно за електрични простории, индустриски контролни области, простории за опрема и простории за погонски систем.
Неговите предности вклучуваат лесен пристап за одржување, стабилна структура за инсталација и соодветност за големи електроенергетски системи.
Странично монтираната инсталација е погодна за апликации со ограничен простор за инсталација, интегрирани системи на опрема и компактни електрични распореди.
Опциите за приспособување вклучуваат димензии на кабинетот, насока на влез на кабелот, структура за монтирање и конфигурација за ладење.

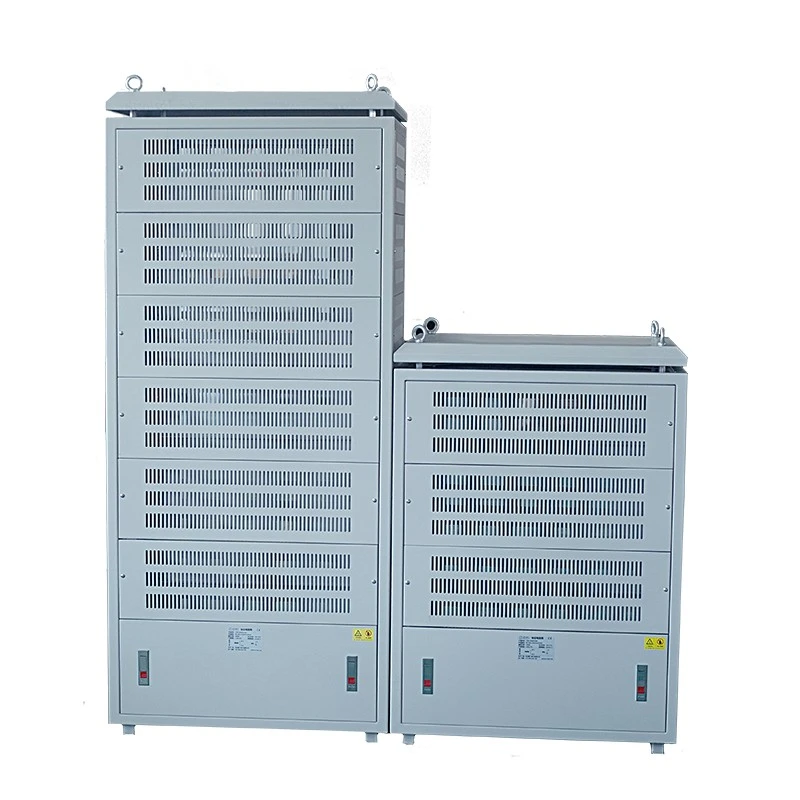

Шкафовите со отпорници за сопирање Dufew се дизајнирани специјално за системи за сопирање со конвертор на фреквенција, апсорпција на регенеративна енергија, контрола на забавување на моторот и апликации за динамично сопирање.
Системот поддржува опсег на моќност од 20KW до 500KW и работен напон до ≤3000V, што го прави погоден за апликации со инвертери со средна и висока моќност.
Кабинетот усвојува армирани бакарни собирници, спроводливи конструкции од нерѓосувачки челик и оптимизирани дизајни на внатрешни жици за да се подобри способноста за носење струја, да се намалат загубите при поврзување и да се одржи стабилна работа со големо оптоварување.
Кабинетот може да интегрира прекинувачи за заштита од температура, вентилатори за ладење, заштитни терминали и приспособени структури на куќиште за да ја подобри безбедноста и доверливоста при долгорочно работење.
Кабинетот со отпорник за сопирање со електричен инвертер Dufew е широко користен во индустриски системи кои бараат сигурна контрола на регенеративната енергија.
| Апликација | Опрема | Главен услов |
|---|---|---|
| Опрема за пристаниште | Кранови, системи за подигање | Често сопирање и апсорпција на енергија од големо оптоварување |
| Системи за рударство | Дигалки за мини, опрема за подигнување | Контрола на оптоварување со висока инерција и континуирано работење |
| Системи за лифтови | Индустриски лифтови, платформи за кревање | Повторени циклуси на забрзување и сопирање |
| Челичната индустрија | Валави, тешки погони | Регенеративно сопирање со висока фреквенција |
| Индустриски машини | Големи моторни системи | Стабилна работа на инвертерот |
| Тест системи | Платформи за тестирање на мотори | Контролирана апсорпција на оптоварување со отпор |
| Параметар | Спецификација |
|---|---|
| Тип на производ | Кабинет со отпорник за сопирање со инвертер |
| Апликација | VFD регенеративен систем за сопирање |
| Елемент на отпорник | Брановидни отпорници |
| Опсег на моќност | 20KW-500KW |
| Работен напон | ≤3000V |
| Опсег на отпор | 0,01Ω-1KΩ |
| Точност на отпорот | ±3% / ±5% / ±10% |
| Одделение за заштита | IP20/IP23 |
| Температурен коефициент | ≤300 ppm/℃ |
| Одделение за задржување на пламен | UL94V-2 |
| Референтен стандард | GB-5792 |
Пример: CRC 100KW 2.7R J
| Код | Опис |
|---|---|
| CRC | Кабинет со отпорник за сопирање |
| 100 KW | Номинална моќност |
| 2,7R | Оценет отпор |
| J | Точност на отпорот (K=±10%, J=±5%, H=±3%) |
Пред испораката, Dufew Electric врши електрично и механичко тестирање за да ја потврди веродостојноста на производот.
| Тест ставка | Тест состојба | Изведба |
|---|---|---|
| Диелектрична јачина | 2500VAC/50Hz/60S | Струја на истекување ≤10mA |
| Отпорност на изолација | 1000 VDC | ≥100MΩ |
| Преоптоварување со кратко време | 10 пати номинална моќност 5S | Нема видливи оштетувања |
| Долгорочен век на оптоварување | Циклична операција | > 9000 ч |
| Тест на влажна топлина | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Температурен циклус | -55℃,55℃,155℃ циклуси | △R≤±(2%R+0,05Ω) |
| Отпорност на топлина | 350 ℃/2 ч | Нема очигледна штета |
Секоја апликација за сопирање VFD има различни работни услови и барања за изведба. Dufew Electric обезбедува инженерска евалуација и приспособени решенија засновани на специфични системски параметри, услови за инсталација и работни средини.
Конфигурацијата на отпорникот за сопирање е дизајнирана според клучните параметри на погонскиот систем, вклучително напонот на инвертерот, моќноста на моторот, фреквенцијата на сопирање, времето на сопирање и работниот циклус.
Барањата за инсталација се внимателно разгледани за да се обезбеди правилен дизајн на кабинетот и сигурна работа, вклучувајќи ги димензиите на кабинетот, барањата за ладење, внатрешната или надворешната средина и барањата за поврзување со кабел.
Различните работни услови бараат различни решенија за сопирање, како што се континуирано сопирање, итно запирање и чести апликации за забрзување или забавување.
Врз основа на овие параметри, Dufew Electric дизајнира соодветни конфигурации на отпорници за сопирање и структури на кабинетот за да ги исполни различните барања за примена.
Dufew Electric го интегрира производството на елемент на отпорник, склопување на кабинет, термички дизајн, електрично тестирање и инженерска поддршка за да обезбеди комплетни решенија за отпорници за сопирање.
Оваа интегрирана производствена способност помага да се обезбеди постојан квалитет на производот од производство на компоненти до конечна испорака.
Процесот на склопување на отпорник вклучува производство на елементи на брановидни отпорници, верификација на отпорот и склопување на електрично поврзување за да се обезбедат стабилни перформанси.
Интеграцијата на кабинетот вклучува инсталација на слој на отпорник, склопување на бакарна собирница, инсталација на заштитна компонента и интеграција на системот за ладење за сигурна работа.
Секој кабинет со отпорник за сопирање се проверува за точноста на отпорот, перформансите на изолацијата, сигурноста на електричното поврзување и квалитетот на механичкото склопување пред испораката.
Dufew Electric следи структурирани процедури за управување со квалитетот за да обезбеди постојани перформанси на производот и доверливо работење.
Документите за квалитет вклучуваат:

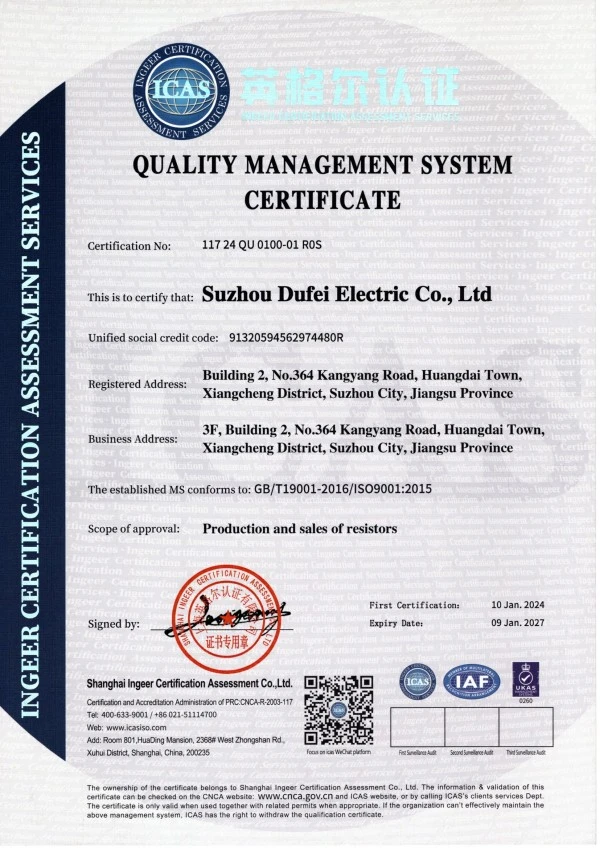

- Сертификација за систем за управување со квалитет ISO9001

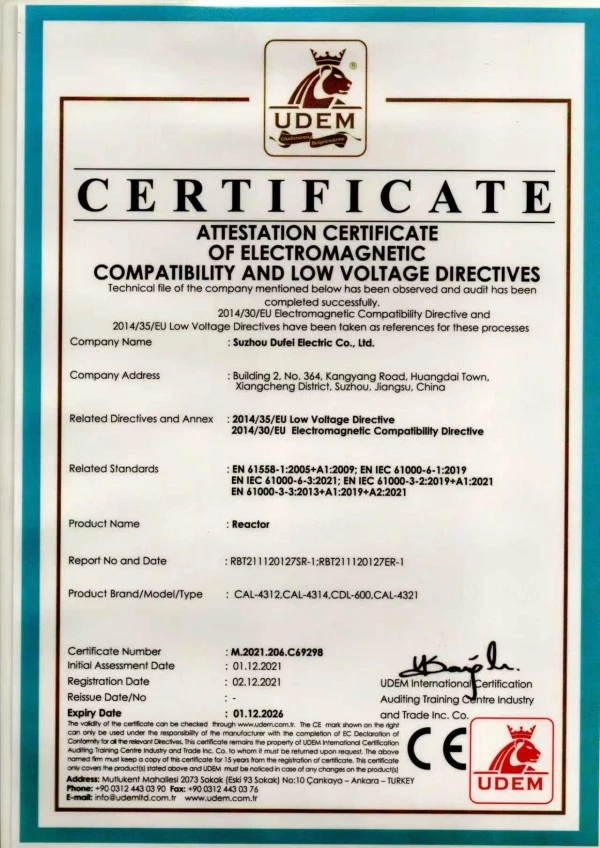

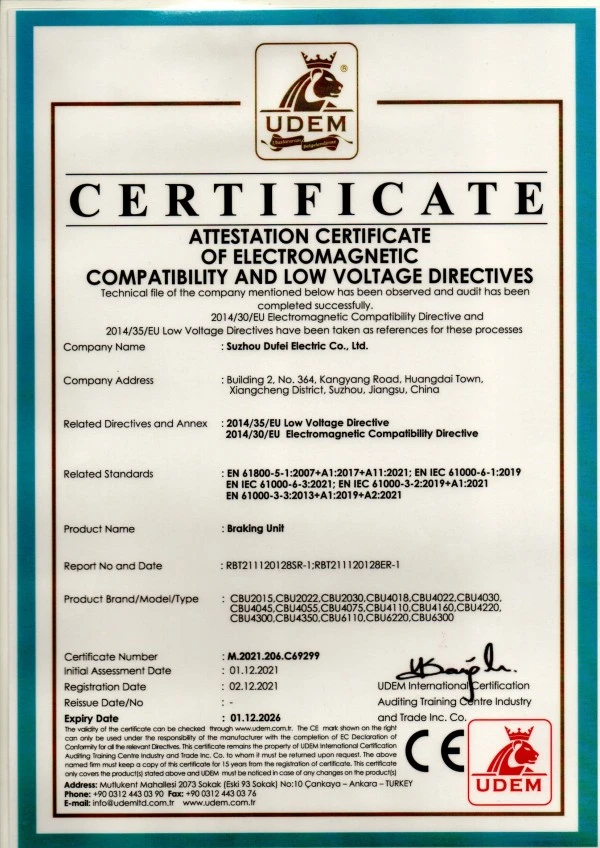

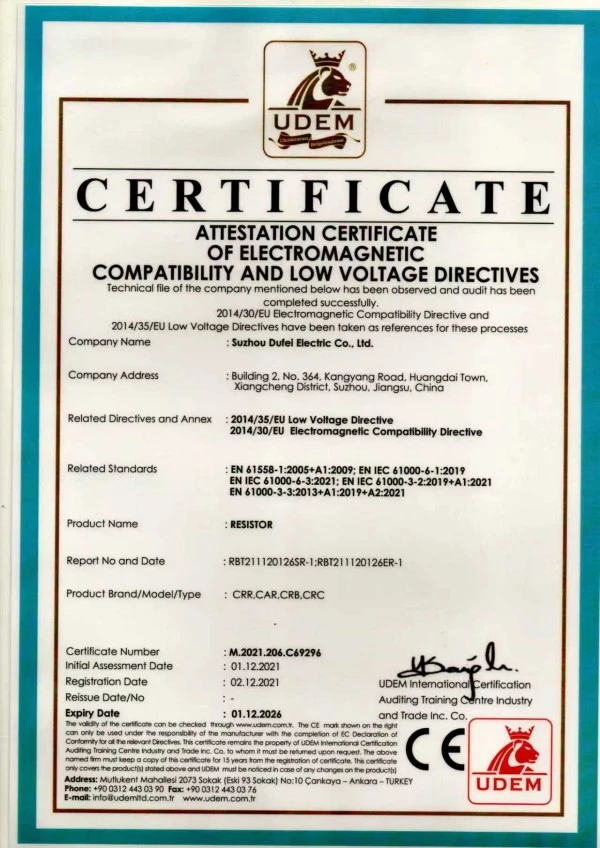

- CE сертификат
- Извештаи за тестирање на производи
- Евиденција за фабричка инспекција
Техничките документи и извештаите од инспекцијата може да се обезбедат според специфични проектни барања.

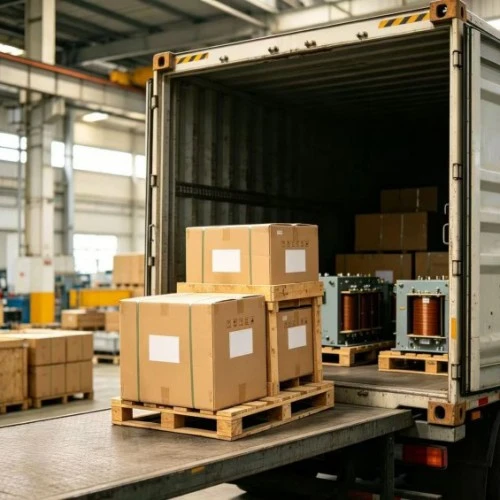

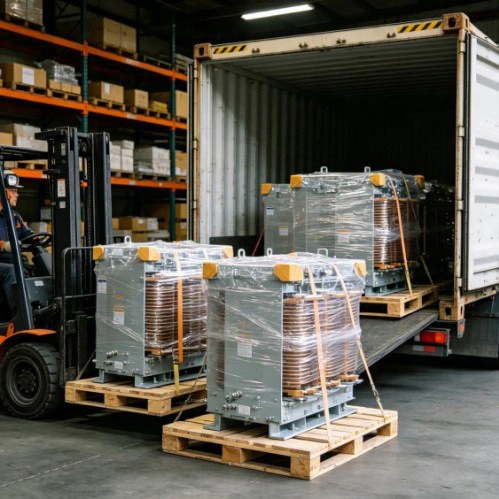

Dufew Electric обезбедува професионална транспортна подготовка за индустриска електрична опрема, осигурувајќи дека секој кабинет со отпорник за сопирање е соодветно заштитен за време на пратката и подготвен за инсталација по испораката.

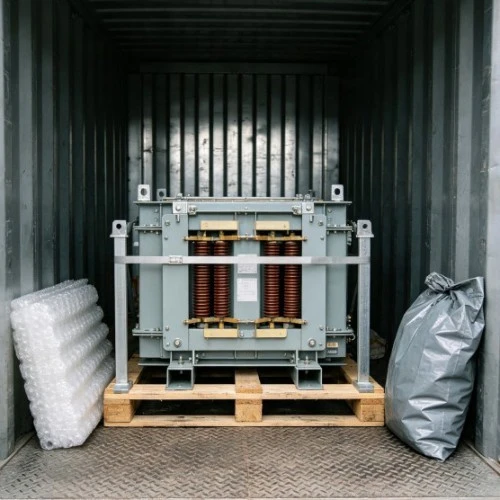

Процесот на пакување вклучува извозни стандардни дрвени пакувања, заштита од влага, внатрешни прицврстувачки структури и етикети за идентификација на производите за да се подобри безбедноста при транспортот.
Пред пратката, инженерите потврдуваат важни детали како што се димензиите на кабинетот, тежината на производот, барањата за подигање и информациите за инсталација за да помогнат да се обезбеди непречена инсталација и пуштање во работа на локацијата на клиентите.
За време на забавување на моторот, регенеративната енергија го зголемува напонот на директна струја на инвертерот. Кабинетот со отпорник за сопирање ја апсорбира и ја претвора оваа вишок енергија во топлина, помагајќи да се спречат дефекти на пренапон на инверторот и да се одржи стабилна работа на системот.
Изборот зависи од повеќе фактори, вклучувајќи го напонот на инвертерот, моќноста на моторот, фреквенцијата на сопирање, инерцијата на оптоварувањето, времето на сопирање, вредноста на отпорот и работниот циклус. Овие параметри ја одредуваат соодветната конфигурација на отпорот и термичкиот дизајн.
Да. Dufew Electric дизајнира кабинети со отпорници за сопирање според електричните параметри и барањата за примена наместо специфичните марки на инвертер, овозможувајќи компатибилност со различни VFD системи.
Да. Модуларната брановидна структура на отпорник и оптимизираниот дизајн на термичко управување се развиени за повторени циклуси на забрзување и сопирање, што ги прави погодни за тешки индустриски апликации.
Да. Dufew Electric обезбедува приспособени решенија според различни системски барања, вклучувајќи рејтинг на моќност, вредност на отпор, ниво на напон, димензии на кабинетот, дизајн на ладење и структура на инсталација.
За да се обезбеди соодветно решение, клиентите треба да обезбедат детали за апликацијата како што се напонот на инвертерот, моќноста на моторот, фреквенцијата на сопирање, работниот циклус, околината за инсталација и потребната вредност на отпорот.
Да. Dufew Electric обезбедува инженерска евалуација, технички документи, извештаи за тестирање и приспособени решенија за отпорници за сопирање за поддршка на различни индустриски проекти.
Различни VFD системи бараат различни конфигурации на отпорници за сопирање. Dufew Electric обезбедува приспособени решенија за шкаф со отпорник за сопирање на инвертер врз основа на параметрите на инвертерот, карактеристиките на моторот, барањата за сопирање, условите за инсталација и потребите за термичко управување.
Со професионална способност за производство на отпорници, инженерска поддршка и комплетни процедури за тестирање, Dufew Electric им помага на индустриските клиенти да развијат сигурни системи за регенеративно сопирање со стабилни перформанси.
Контактирајте со Dufew Electric со вашиот инвертер и барањата за примена за да добиете соодветно решение на кабинетот со отпорник за сопирање.
