Резиме на написот: A секач за сопирањее суштинска компонента во системите за динамичко сопирање за погони со променлива фреквенција (VFD), помагајќи да се управува со регенеративната енергија при забавување на моторот и ремонт.Dufew Electricобезбедува сецки за сопирање од серијата CBU дизајнирани за компатибилни погонски системи од 220V, 380V и 690V. Со следење на DC напонот на магистралата и префрлување на вишокот енергија на надворешен отпорник за сопирање, овие уреди помагаат да се контролира порастот на напонот и да се поддржуваат сигурни перформанси на сопирањето. Овој водич објаснува како работат сецките за сопирање, нивните клучни технички параметри, критериумите за избор, индустриските апликации и размислувањата за инсталација.
Секачот за сопирање е електронски прекинувачки уред кој се користи во средното коло на еднонасочна струја на погонот со променлива фреквенција за управување со вишокот регенеративна енергија. Работи со отпорник за сопирање за да се спречи зголемувањето на напонот на DC магистралата над прифатливото ниво на работа при забавување на моторот.
За време на нормална работа, VFD снабдува електрична енергија на моторот за да генерира механичко движење. Кога моторот успорува или придвижува товар за ремонт, тој може привремено да работи како генератор. Добиената електрична енергија се влева назад во DC магистралата, потенцијално предизвикувајќи дефект на пренапон доколку енергијата не може да се апсорбира соодветно.
Секачот за сопирање го решава ова прашање со префрлување на електричната патека на надворешен отпорник за сопирање кога DC напонот на магистралата ќе достигне однапред определен праг. Отпорникот ја претвора пренесената електрична енергија во топлина.

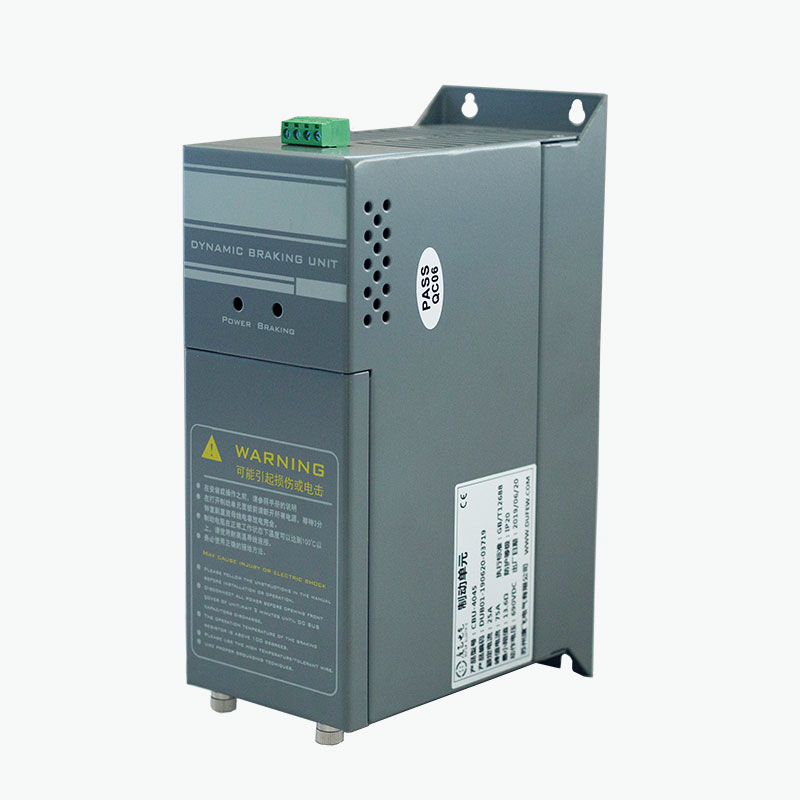

CBU серијата на Dufew Electric е дизајнирана за апликации за надворешно динамично сопирање во компатибилни погонски системи. Неговата конфигурација може да се избере според напонот на системот, барањата за сопирање, карактеристиките на отпорниците и условите за инсталација.
Принципот на работа се потпира на следење на напонот на DC магистралата и брзо електронско префрлување. Во серијата CBU, преклопното коло базирано на IGBT автоматски реагира кога напонот ќе го достигне конфигурираниот праг на сопирање.
Овој процес се повторува по потреба за време на сопирањето. Тоа помага да се контролира напонот на DC магистралата без да се бара посебен надворешен контролер за основно следење на напонот.
За дополнителни информации за поврзаната опрема, истражете ги решенијата на единицата за сопирање на Dufew Electric и производите за индустриска електроника за моќност.
Правилно избраниот секач за сопирање може да ги подобри перформансите на динамичниот систем за сопирање, особено во апликации кои вклучуваат чести запирања, висока инерција или преуредување на оптоварувањата.
Вистинските перформанси зависат од погонот, инерцијата на моторот, отпорникот за сопирање, регенеративната енергија, фреквенцијата на сопирање, работниот циклус и околината за инсталација. Затоа, секачот треба да се избере како дел од целосниот систем за сопирање наместо како изолирана компонента.
Техничките спецификации одредуваат дали секачот за сопирање е погоден за одредена инсталација на VFD. Следната табела ги сумира референтните параметри објавени за CBU серијата на Dufew Electric.
| Параметар | Референтна спецификација | Инженерско размислување |
|---|---|---|
| Напон на погонскиот систем | Класи на наизменична струја од 220V, 380V и 690V | Мора да одговара на компатибилниот погон и конфигурацијата на DC автобусот. |
| Напон на сопирање од 220V-класа | DC 340/360/380/400/420V ±10V | Изборни прагови за компатибилни конфигурации. |
| Напон на сопирање од 380V-класа | DC 630/660/690/730/760V ±10V | Мора да се совпадне со избраниот модел на погон и секач. |
| Напон на сопирање од 690V-класа | DC 1140V ±10V | Потребна е потврда за компатибилност на системот. |
| Контролен метод | Автоматско следење на напонот на DC магистралата | Овозможува автоматско префрлување за време на регенеративното работење. |
| Паралелен одговор | ≤1 ms | Референтна спецификација за одговор за компатибилни паралелни конфигурации. |
| Температура на стартување на вентилаторот | Приближно 45°C | Поддржува термичко управување под применливи работни услови. |
| Заштита од прекумерна температура | Приближно 85°C | Обезбедува праг на термичка заштита. |
| Оценка за заштита | IP20 или повисока, во зависност од конфигурацијата | Потврдете ја оцената на куќиштето на конкретниот модел. |
| Применлив стандард | GB/T 12668 | Потврдете ги применливите барања и документација за избраниот производ. |
Забелешка: ова се референтни спецификации, а не гаранција дека секој модел ја поддржува секоја наведена поставка. Потврдете го финалниот модел, напонот на сопирање, електричните оценки и функциите за заштита со документацијата на производот пред да нарачате или инсталирате.
Изборот на секач за сопирање бара повеќе од усогласување на неговиот номинален рејтинг со моќноста на моторот. Регенеративната енергија и топлинското оптоварување значително се разликуваат во зависност од погонската опрема и работниот циклус.
Идентификувајте ги карактеристиките на номиналниот влезен напон на VFD и DC магистралата. Изберете компатибилна класа на напон на секачот и проверете дали избраниот праг за сопирање одговара на дозволениот работен опсег на погонот.
Товарите со висока инерција можат да генерираат значителна регенеративна енергија кога се забавуваат. Пократките времиња на сопирање може да ја зголемат потребната моментална моќ на сопирање. Апликациите како центрифуги, дигалки и машини со голема брзина бараат посебно внимание.
Вредноста на отпорот на отпорот, рејтингот на моќноста, капацитетот на импулсно-енергетскиот капацитет и работниот циклус мора да бидат компатибилни со VFD и секачот. Несоодветен отпорник може да предизвика прекумерна струја, прегревање или несоодветни перформанси на сопирање.
Машината што запира на секои неколку секунди има различни термички барања од онаа што запира само повремено. Честото сопирање може да ја зголеми просечната топлина генерирана од отпорот и колото за префрлување.
Температурата на околината, вентилацијата на куќиштето, просторот за монтирање и протокот на воздух влијаат на термичките перформанси. Избраната опрема мора да се инсталира во согласност со барањата за жици и вентилација на производителот.
Следната листа за проверка може да помогне да се подготви техничко барање:
Сецкачите за сопирање се корисни во погонските системи каде што моторот враќа енергија за време на забавување, спуштање или други регенеративни работни услови. Вообичаените апликации вклучуваат:
Не секоја апликација бара надворешен сецко за сопирање. Одлуката зависи од вградената способност за сопирање на VFD, потребното време на сопирање, карактеристиките на оптоварувањето и зачестеноста на регенеративното работење.
Иако овие компоненти работат заедно, тие извршуваат различни функции. Разбирањето на разликата им помага на инженерите да изберат компатибилен динамичен систем за сопирање.
| Компонента | Примарна функција | Избор Фокус |
|---|---|---|
| Сецко за сопирање | Го менува колото за сопирање според DC напонот на магистралата. | Класа на напон, капацитет на префрлување, заштита и барања за сопирање. |
| Отпорник за сопирање | Ја претвора регенерираната електрична енергија во топлина. | Отпорност, рејтинг на моќност, капацитет на импулсна енергија и циклус на работа. |
| VFD DC автобус | Обезбедува електрично поврзување со колото за сопирање. | Ограничувања на напон, компатибилност на терминалите и спецификации на погонот. |
Секачот за сопирање не може сам да ја потроши регенеративната енергија. Ја контролира патеката на префрлување, додека отпорникот ја апсорбира енергијата. И двете мора да бидат компатибилни со погонот и со предвидените работни услови.
За апликации кои бараат пошироко електрично решение, Dufew Electric нуди и поврзани компоненти за енергетска електроника за индустриски погонски и системи за контрола на моќноста.
Правилната инсталација помага да се поддржи безбедното работење, ефикасното ладење и постојаните перформанси на сопирањето. Пред пуштање во работа, квалификуван електричен персонал треба да го потврди следново:
За време на рутинското одржување, проверете дали има лабави врски, акумулирана прашина, ограничен проток на воздух, знаци на прегревање и ненормално оштетување на отпорникот. Секое тестирање или одржување што вклучува DC магистрала мора да ги следи безбедносните упатства на производителот. Погонот треба да биде изолиран од неговиот извор на енергија, а DC магистралата мора да се потврди дека е испразнета пред да започне работата.
Инсталирањето и одржувањето треба да се усогласат со важечките барања за електрична безбедност. Не потпирајте се на секачот за сопирање како замена за потребниот механички или безбедносен систем за сопирање на машината.
Неговата главна цел е да ја контролира регенеративната енергија што се враќа во DC магистралата на VFD за време на забавување или ремонт. Го префрла вишокот енергија на компатибилен отпорник за сопирање за да помогне во спречување на прекумерен напон на директна струја.
Не. Секачот контролира кога колото за сопирање се спроведува, додека отпорникот ја претвора електричната енергија во топлина. Тие извршуваат комплементарни функции и мора да бидат правилно усогласени.
Не. Некои погони имаат доволно вградена способност за сопирање за предвидените оптоварувања. Може да биде потребен надворешен хеликоптер кога регенеративната енергија, фреквенцијата на сопирање или потребното забавување ги надминуваат можностите на внатрешното коло.
Објавените информации за производот ги идентификуваат конфигурациите за компатибилни погонски системи 220V, 380V и 690V. Точниот модел и напонот на сопирање мора да се потврдат според спецификациите на DC магистралата на погонот.
Компатибилните единици може да се поврзат паралелно кога една единица не може да го исполни потребниот капацитет на сопирање и дизајнот на производот го поддржува овој аранжман. Инсталирањето, конфигурацијата на отпорот, координацијата на префрлување и топлинските барања мора да бидат потврдени за целиот систем.
Изборот зависи од ограничувањата на отпорот на погонот, моќта на сопирање, енергијата по циклус на сопирање, фреквенцијата на работа и работниот циклус. Отпорникот исто така мора да биде компатибилен со електричните оценки и условите за инсталација на сецкото.
Обезбедете го моделот VFD, системскиот напон, моќноста на моторот, типот на оптоварување, времето на забавување, фреквенцијата на сопирање, спецификациите на отпорниците, работниот циклус и условите за инсталација. Овие детали му помагаат на добавувачот да го процени соодветниот модел и конфигурација.
Правилно избраниот секач за сопирање помага да се управува со регенеративната енергија, да се контролира порастот на DC напонот и да се поддржува сигурно динамично сопирање во индустриските погонски системи. Неговата ефективност зависи од усогласувањето на сечкачот, отпорникот за сопирање, погонскиот напон, карактеристиките на оптоварувањето и термичките барања со апликацијата.
CBU серијата на Dufew Electric обезбедува опции за секач за сопирање за компатибилни погонски системи од 220V, 380V и 690V, со избор на модели врз основа на електричните оценки и работните услови. Без разлика дали вашиот проект вклучува лифтови, кранови, транспортери, центрифуги или други индустриски машини, внимателното разгледување на спецификациите е од суштинско значење за соодветно решение за сопирање.
Ако барате сигурен производител и добавувач на секач за сопирање за вашиот проект за индустриски погон, истражете ги производите на секачот за сопирање на Dufew Electric иконтактирајте со нассо вашите спецификации за возење, барања за сопирање и детали за инсталација. Нашиот тим може да ви помогне да оцените соодветна конфигурација за вашата апликација.
