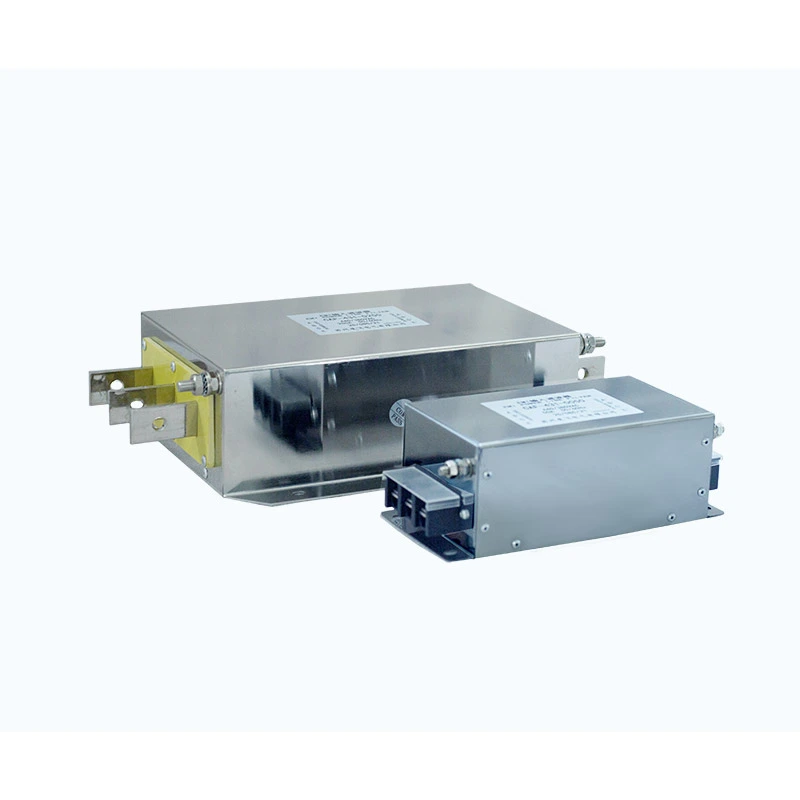

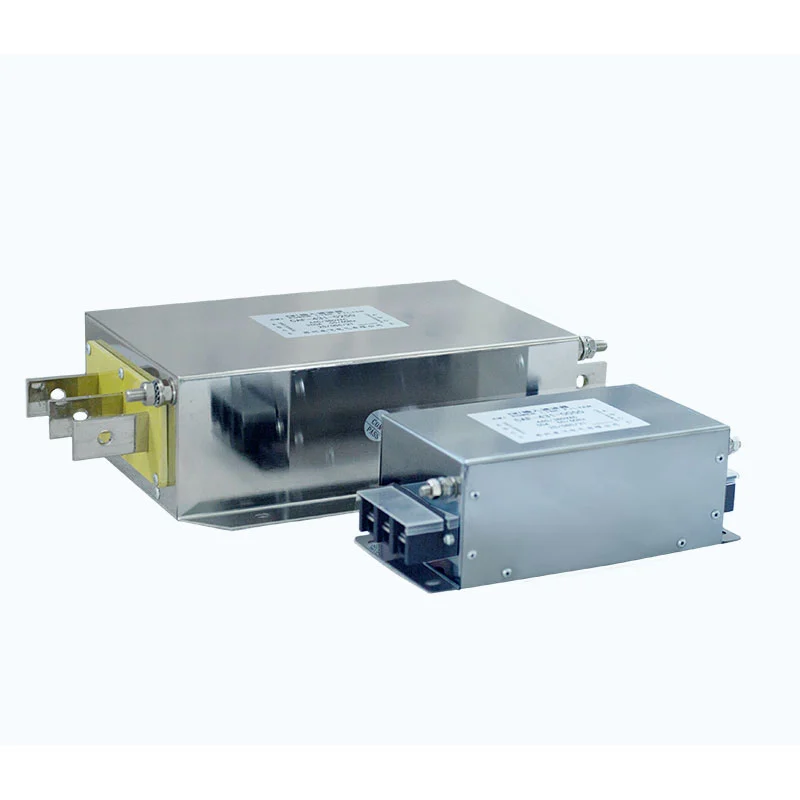

Влезен филтер

Во современите системи за индустриска автоматизација, VFD-овите и електронските уреди за напојување генерираат високофреквентен шум на префрлување и хармонични нарушувања за време на работата. Овие пречки може да влијаат на блиските контролери, комуникациски системи, сензори и друга чувствителна опрема.

Електричниот влезен филтер Dufew се инсталира во серија помеѓу напојувањето и влезните терминали на VFD или серво погонот за да се намалат патеките за пренос на електромагнетни пречки помеѓу погонскиот систем и електричната мрежа.

Филтерот усвојува повеќестепена структура за филтрирање на EMC која комбинира оптимизирани магнетни компоненти, кондензатори и дизајн на амортизација за да ги потисне пречките во заедничкиот и диференцијалниот режим низ широк опсег на фреквенции.

Главните карактеристики на дизајнот вклучуваат:

- Магнетни компоненти со мала загуба за стабилни перформанси на филтрирање

- Оптимизирана кондензаторска мрежа за потиснување на ЕМС

- Дизајн на ниска струја за истекување за компатибилност со системи за заштита

- Високи изолациски перформанси за индустриски средини

- Флексибилни конфигурации за инсталација IP00/IP20

Со доверливи перформанси на EMC и приспособливи електрични параметри, влезните филтри Dufew помагаат да се подобри стабилноста на системот во тешките индустриски апликации.

Како влезниот филтер ги подобрува перформансите на системот VFD?

1. Намалете ги спроведените електромагнетни пречки

Преклопните уреди VFD генерираат бучава со висока фреквенција што може да патува низ каблите за напојување и да се врати назад во електричната мрежа. Филтерот помага да се намалат издувните емисии, да се ограничи преносот на пречки со висока фреквенција, да се подобрат перформансите на ЕМС и да се минимизираат пречки во блиската електрична опрема.

2. Потиснете го шумот на заеднички режим и диференцијален режим

Различните патеки на пречки бараат различни методи на филтрирање. Структурата за филтрирање комбинира потиснување со заеднички режим за бучава помеѓу далноводите и земјата со потиснување на диференцијален режим за пречки меѓу проводниците. Ова помага да се подобри електромагнетната компатибилност во сложени индустриски средини.

3. Подобрете ја стабилноста на електричната мрежа

Индустриските енергетски мрежи можат да бидат засегнати од флуктуации на напонот, пречки во прекинувањето и хармониските пречки. Со намалување на влијанието на овие пречки врз погонските системи, филтерот помага да се одржи стабилна работа на опремата и обезбедува дополнителна заштита за чувствителните електрични компоненти.

4. Поддршка на апликации со долг кабел и мулти-диск

Проблемите со EMC може да станат позабележителни во системи со повеќе погони или долги распореди на кабли на моторот. Дизајнот е погоден за инсталации со повеќе погон, апликации со долги кабли, контролни кабинети со висока густина и системи за индустриска автоматизација каде што се потребни конзистентни EMC перформанси.

Клучни карактеристики на дизајнот

Тристепена структура за филтрирање на ЕМС

Оптимизираната структура со три фази обезбедува слабеење во опсегот на ниски, средни и високи фреквенции, помагајќи да се намалат различните видови електрични пречки и да се одржат ефективни перформанси на филтрирање под различни работни услови.

Дизајн на струја со ниско истекување

Структурата на кондензаторот за заземјување е оптимизирана за да ја ограничи непотребната струја на истекување додека ја одржува компатибилноста со уредите за заштита од истекување. Ова поддржува стабилна работа во индустриски електрични системи.

Систем за изолација со висока доверливост

Системот за изолација е дизајниран за долготрајна индустриска употреба, со диелектрична јачина линија до линија до 1500VDC/60S, диелектрична цврстина линија-земја до 2500VDC/60S и отпор на изолација од ≥100MΩ на 1000VDC.

Апликативни сценарија

Решенијата за влезен филтер Dufew се широко користени во апликации кои бараат подобрени EMC перформанси и електрична стабилност.

Технички спецификации

Производствена способност и обезбедување квалитет

Dufew Electric е специјализиран за компоненти за индустриска енергетска електроника, вклучувајќи EMC филтри, реактори, отпорници за сопирање и приспособени електрични решенија.

Преку контролирани производни процеси и тестирање на електричните перформанси, Dufew обезбедува сигурен квалитет на производот за индустриски апликации.

Контролата на квалитетот вклучува:

- Инспекција на компоненти

- Тестирање на електрични перформанси

- Тестирање на отпорност на изолација

- Издржи тестирање на напон

- Функционална верификација

Dufew постојано го подобрува својот систем за управување со квалитет и стандардите за производи.

Сертификатите и техничките документи вклучуваат:

- ISO 9001 Систем за управување со квалитет

- CE сертификат

- Извештаи за тестирање на производот

- Прилагодена техничка документација

Dufew поддржува OEM производство, прилагодени дизајни и инженерска соработка за глобалните клиенти.

Пакување и испорака

Dufew обезбедува извозно ориентирани решенија за пакување за заштита на електричните компоненти за време на транспортот.

Пакувањето вклучува:

- Заштита од влага

- Прицврстување отпорно на удари

- Засилено пакување за големи модели

- Етикети за идентификација на производи

- Технички документи со пратка

Секој филтер се проверува пред испораката за да се обезбеди усогласеност со барањата на клиентите.

Најчесто поставувани прашања

П1: Која е целта на влезниот филтер во VFD систем?

Тоа помага да се намалат електромагнетните пречки генерирани за време на работата со VFD, да се подобрат перформансите на ЕМС и да се заштитат електричните компоненти од надворешни пречки во напојувањето.

П2: Каде треба да се инсталира овој филтер?

Тој е инсталиран помеѓу напојувањето и влезните терминали на VFD или серво погонот за да се намали преносот на пречки преку електричната мрежа и да се подобри стабилноста на системот.

П3: Која должина на кабел може да поддржат производите на Dufew?

Во зависност од условите за инсталација, решенијата Dufew можат да поддржуваат заштитени кабли до 400 метри и незаштитени кабли до 300 метри, помагајќи да се одржат стабилни перформанси на филтрирање при апликации на долги растојанија.

П4: Дали Dufew може да ги приспособи решенијата за филтрирање EMC?

Да. Dufew обезбедува приспособени решенија вклучувајќи рејтинг на напон, струен капацитет, параметри за филтрирање, механички димензии и структури за инсталација според различни барања за апликација.

Прилагодени решенија за филтрирање EMC од Dufew Electric

Dufew Electric обезбедува приспособени решенија за влезни филтри за VFD системи, серво дискови и апликации за индустриска автоматизација.

Со професионални инженерски способности, сигурни производствени процеси и строга контрола на квалитетот, Dufew им помага на клиентите да ги подобрат перформансите на EMC, да ги намалат електричните пречки и да постигнат стабилно долгорочно работење.
