Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

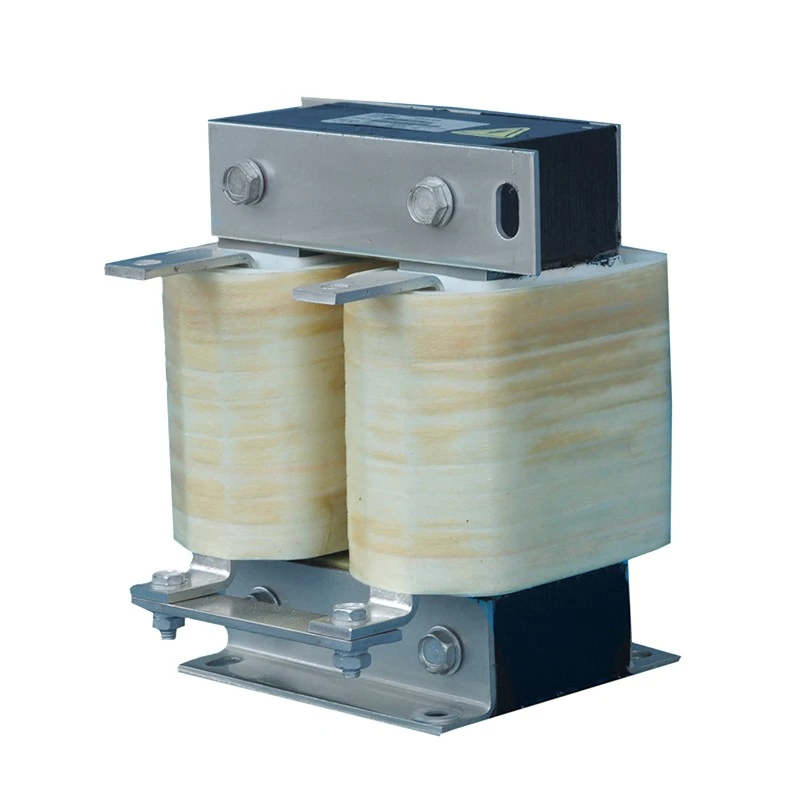

VFD DC Link Reactor е поврзан во серија во средното DC магистрално коло помеѓу исправувачкиот мост и фазата на инвертер на VFD системот.
За време на конверзијата од наизменична струја во еднонасочна струја, работата на исправувачот и промената на оптоварувањето може да воведат бранување на струјата и електрични флуктуации во DC магистралата. Реакторот користи карактеристики на индуктивно складирање на енергија за да ги изедначи промените на струјата, да одржува континуиран проток на DC струја и да ја подобри стабилноста на напојувањето на инвертерот.
За разлика од стандардните реактори со наизменична струја, реакторите со еднонасочна врска се дизајнирани да работат во услови на постојана струја со еднонасочна струја. Dufew усвојува сегментирана магнетна структура со воздушен јаз отпорна на еднонасочна пристрасност за да одржи стабилна индуктивност и да го намали ризикот од магнетна сатурација.
Реакторот има карактеристики:
- Ладно валано јадро од силиконско челикче со мала загуба за намалена магнетна загуба
- Сегментирана структура на воздушен јаз за стабилна работа со еднонасочна струја
- Систем за изолација од класа F за доверливост при високи температури
- Процес на вакуумска импрегнација за механичка цврстина и отпорност на влага
- Опции за намотување од бакар или алуминиум за различни тековни барања
Овие карактеристики на дизајнот ги прават Dufew DC Link реакторите погодни за VFD системи кои бараат стабилни перформанси на DC магистралата, долг работен век и сигурна работа.
Исправувачката фаза природно генерира брановидни компоненти во DC струјата. Реактор со DC Link ја измазнува тековната бранова форма, ја намалува брановата струја и помага во одржувањето на континуирана спроводливост на струјата, обезбедувајќи постабилен влез во инверторот. Ова ги намалува флуктуациите во напојувањето со еднонасочна струја и поддржува доследна работа на моторот.
Прекумерната брановидна струја може да го зголеми загревањето на кондензаторот и да го забрза стареењето на компонентите. Со намалување на стресот на полнење и топлинското оптоварување на компонентите на DC магистралата, реакторот може да помогне да се продолжи работниот век на кондензаторот, да се подобри севкупната доверливост на компонентите и да се намалат барањата за одржување.
Индустриската опрема често работи при често забрзување, сопирање и промени на оптоварувањето. Реакторот помага да се одржи стабилна работа на инвертерот и да се намали електричното влијание на брзите варијации на оптоварувањето, истовремено поддржувајќи ја доверливата работа на енергетските полупроводнички уреди.
Со подобрување на карактеристиките на DC магистралата и намалување на изобличувањето на струјата, реакторот помага да се оптимизира искористувањето на енергијата и да се ограничи влијанието на хармониците. Ова го прави погоден за индустриски погонски системи со висока моќност каде што се потребни стабилни електрични перформанси.
Континуираната DC струја може да произведе магнетна пристрасност и да го зголеми ризикот од заситеност на јадрото во конвенционалните дизајни на реактори. Технологијата на сегментиран воздушен јаз на Dufew обезбедува постабилна индуктивност и подобрена магнетна линеарност, помагајќи да се намали ризикот од заситеност и да се одржи сигурна работа во постојани услови на еднонасочна струја.
Структурата за намотување е дизајнирана за работа со DC со висока струја и може да користи бакарни или алуминиумски проводници според барањата на апликацијата. Ниската загуба на отпор и контролираниот пораст на температурата придонесуваат за стабилни долгорочни перформанси. За моделите со висока струја, структурите за намотување со фолија може да се користат и за да се подобри дисипацијата на топлина додека се одржува компактен дизајн за инсталација.
Процесот на импрегнација со вакуум го зајакнува системот за изолација и ја подобрува механичката стабилност, отпорноста на влага и отпорноста на вибрации. Овој третман помага да се одржат сигурни електрични и механички перформанси за време на долготрајно индустриско работење.
Решенијата Dufew DC Link Reactor се широко користени во индустриските системи за конверзија на моќност и погонски мотори.
| Апликација | Главен услов |
|---|---|
| Системи за погон со променлива фреквенција | Намалете го DC бранувањето и подобрете ја доверливоста на погонот |
| Серво погонски системи | Подобрете ја стабилноста на DC магистралата при динамично работење |
| Лифтови | Поддржете ги честите циклуси на забрзување и сопирање |
| Пристанишни кранови и опрема за подигнување | Зголемете ја доверливоста при тешки услови |
| Валани мелници | Намалете го електричниот стрес при континуирано работење |
| Машини за вбризгување | Подобрете ја стабилноста на погонот на моторот |
| Машини за цртање жица | Одржувајте непречено пренос на енергија |
| Текстилни машини | Поддржете стабилна долгорочна работа |
| Системи за тестирање | Подобрете ја електричната конзистентност |
Реактор за еднонасочна врска се препорачува кога системот VFD искусува:
| Состојба на системот | Препорачана цел |
|---|---|
| Честа флуктуација на DC струја | Намалете ја брановата струја |
| VFD со извор на напон со филтрирање на кондензаторот | Заштитете ги кондензаторите на DC магистралата |
| Напојување со трансформатор со голем капацитет | Подобрете ја стабилноста на енергијата |
| Трифазен напонски дисбаланс | Намалете го електричниот стрес |
| Често забрзување и забавување | Подобрете ја доверливоста на инвертерот |
| Високи барања за квалитет на енергија | Намалете го хармониското влијание |
Пример: CDL-600-0600-EIDA
| Код | Опис |
|---|---|
| CDL | Серија на реактори со DC Link |
| 600 | Ниво на напон (600 = 690 VDC) |
| 0600 | Номинална струја (0600 = 600A, 2500 = 2500A) |
| ЕИ | Основна структура (EI = Трифазно јадро, UI = Еднофазно јадро) |
| D | Структура на инсталација (D = Вертикална инсталација, W = Хоризонтална инсталација) |
| A | Материјал за намотување (A = алуминиум, C = бакар) |
| Параметар | Спецификација |
|---|---|
| Тип на производ | VFD DC линк реактор |
| Позиција за инсталација | Коло на DC магистрала помеѓу исправувачот и инверторот |
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Работна фреквенција | 50Hz / 60Hz / Прилагодено до 500Hz |
| Оценета струја | 5А - 3800А |
| Пад на напон | 0,5% / 1% / 2% / 4% |
| Способност за преоптоварување | 1,5 пати номинална струја за 60 секунди, интервал од 1 час |
| Диелектрична јачина | 3000 VAC / 50 Hz / 5 mA / 1 мин |
| Отпорност на изолација | ≥100MΩ на 1000VDC |
| Одделение за заштита | IP00 / IP20 |
| Класа на изолација | Класа F (155℃) |
| Одделение за задржување на пламен | UL94V-2 |
| Ниво на бучава | ≤65dB (тестиран на хоризонтално растојание од 1 метар) |
| Работен век | ≥15 години |
| Применливи стандарди | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric е специјализиран за приспособени компоненти за енергетска електроника, вклучително и DC Link реактори, AC реактори, отпорници за сопирање, трансформатори и сродни електрични решенија.
Со професионални инженерски способности и контролирани производствени процеси, Dufew обезбедува сигурни реакторски решенија за VFD системи, индустриска автоматизација и апликации за конверзија на енергија.
Производството на Dufew вклучува:
- Прецизна обработка на јадро од силикон челик
- Производство на магнетна структура со сегментиран воздушен јаз
- Производство на бакарни и алуминиумски намотки
- Третман со вакуум импрегнација
- Процес на стврднување на висока температура
- Тестирање на електрични перформанси
Секој реактор е подложен на строги процедури за инспекција, вклучувајќи:
| Ставка за проверка | Цел |
|---|---|
| Тестирање на отпорност на изолација | Потврдете ја сигурноста на изолацијата |
| Тестирање на издржување на диелектрик | Потврдете ги перформансите за електрична безбедност |
| Тестирање на индуктивност | Обезбедете ги потребните карактеристики на реакторот |
| Тестирање за зголемување на температурата | Потврдете ги топлинските перформанси |
| Тестирање на бучава | Контролирајте го нивото на работен шум |
| Инспекција на изгледот | Потврдете го квалитетот на производството |
Dufew обезбедува приспособени решенија засновани на номинален напон, опсег на струја, индуктивност, пад на напон, структура за инсталација, простор на кабинетот и барања за материјали за намотување. Дизајнот може да се прилагоди на различни електрични и механички услови за да се обезбеди соодветна интеграција со погонскиот систем на купувачот.
Услугите покриваат производство на OEM, приспособен дизајн на реактор, техничка документација и поддршка за апликативно инженерство, помагајќи им на клиентите да одговорат на специфичните барања на проектот од изборот на производи преку системска интеграција.
Производите на Dufew се произведуваат според признати индустриски стандарди и барања за квалитет.
Применливите стандарди вклучуваат:
| Стандарден | Опис |
|---|---|
| ISO 9001 | Систем за управување со квалитет |
| IEC289:1987 | Стандард за реактор |
| GB10229-88 | Стандард за реактор (еквивалент на IEC289:1987) |
| JB9644-1999 | Реактор за полупроводнички електрични погони |
| CE | Барање за усогласеност на производот |
Dufew обезбедува извозни стандардни решенија за пакување за да се обезбеди безбеден транспорт и сигурни перформанси на производот.
- Заштита отпорна на влага
- Структура за фиксирање отпорна на удари
- Засилени извозни дрвени куќишта за големи реактори
- Етикети на производи и технички документи
- Евиденција за инспекција пред испорака
Секоја единица се проверува пред испораката за да се осигура дека електричните параметри и механичките барања ги задоволуваат спецификациите на клиентите.
Dufew поддржува:
- Сериско производство
- OEM проекти
- Меѓународна пратка
- Прилагодени барања за пакување
| Споредбена димензија | VFD DC линк реактор | Стандарден трифазен AC реактор |
|---|---|---|
| Позиција за инсталација | Инсталиран во делот DC автобус помеѓу исправувачот и инверторот | Инсталиран на влезната страна со наизменична струја или на излезната страна на наизменична струја на VFD системите |
| Дизајн на магнетно јадро | Сегментирано јадро со воздушен јаз дизајнирано за DC струја со компоненти за бранување на наизменична струја | Конвенционално магнетно јадро дизајнирано за симетричен AC магнетен тек |
| Главна функција | Непречено бранување на DC струја, подобрување на стабилноста на DC магистралата, намалување на стресот на DC компонентите | Намалете ги хармониците на наизменична струја, ограничете ја пренапонската струја и подобрете го квалитетот на брановиот облик на наизменична струја |
| Работна состојба | Работи во услови на DC пристрасност и бара дизајн отпорен на заситеност | Работи под наизменична AC магнетни услови |
| Типична вредност на апликацијата | Ги заштитува DC кондензаторите и ја подобрува стабилноста на работа на инвертерот | Го подобрува квалитетот на напојувањето од страна на наизменична струја и заштитата од страната на моторот |
Реактор за еднонасочна врска е инсталиран во колото на магистралата за еднонасочна струја за да се изедначи флуктуацијата на струјата и да се намали стресот на бранување на компонентите со еднонасочна струја. Реактор за наизменична струја е инсталиран на страната за наизменична струја за да ги контролира влезните хармоници или излезниот електричен стрес. Нивните позиции за инсталација и барањата за дизајн се различни.
Се препорачува за VFD системи со големи оценки за моќност, значително бранување на DC струја, чести промени на оптоварувањето или апликации кои бараат подобрена стабилност на DC магистралата.
Со ограничување на брановата струја и намалување на флуктуацијата на струјата на полнење, реакторот го намалува термичкиот и електричниот стрес на DC кондензаторите, помагајќи да се подобри нивната доверливост и работниот век.
Да. Dufew поддржува прилагодување на номиналниот напон, струјниот капацитет, вредноста на индуктивноста, падот на напонот, материјалот за намотување, димензиите и конфигурацијата за инсталација според барањата на проектот.
Dufew Electric обезбедува приспособени решенија за DC Link Reactor за индустриски VFD системи, опрема за конверзија на енергија и апликации за автоматизација.
Со професионални инженерски способности, напредни производни процеси и строга контрола на квалитетот, Dufew им помага на клиентите да ја подобрат стабилноста на DC автобусот, да го намалат електричниот стрес и да постигнат сигурна долгорочна работа.
Контактирајте со Dufew Electric за приспособен дизајн на реакторот, OEM соработка и проектна поддршка.
