Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

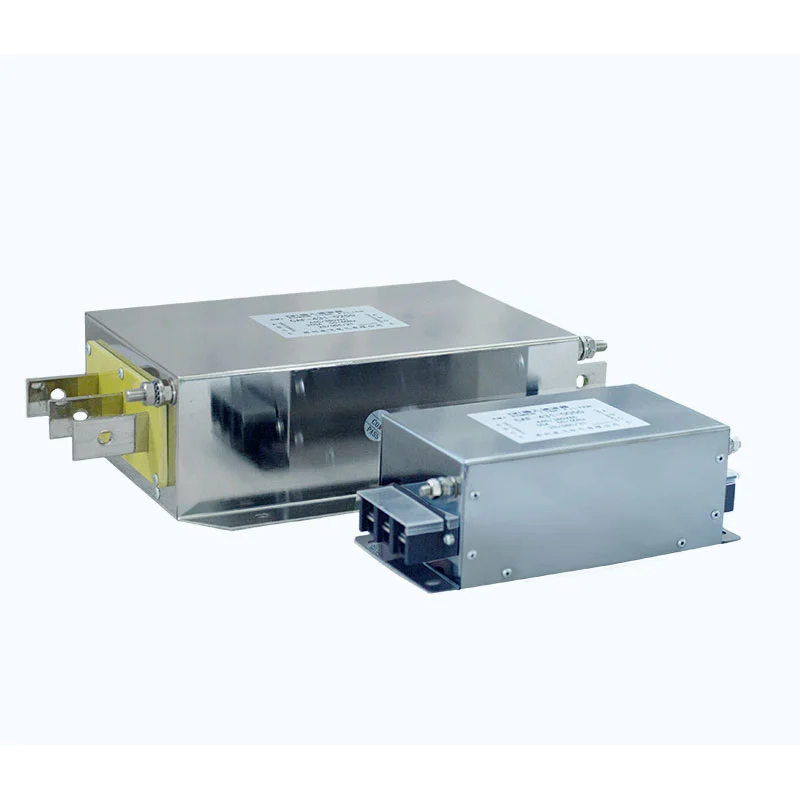

Филтерот за електромагнетни пречки вклучува повеќестепена нископропусна мрежа за филтрирање која се состои од пригушување со заеднички режим, X кондензатори, Y кондензатори и отпорници.
Придушницата со заеднички режим користи два проводници навиени на истото магнетно јадро и претставува висока импеданса на пречки во заеднички режим. X кондензаторите се поврзани преку проводниците на линијата за да се потиснат пречки во диференцијалниот режим, додека Y кондензаторите се поврзани помеѓу далноводите и земјата за да обезбедат патека за високофреквентна бучава од заеднички режим до земјата.
Овие компоненти работат заедно за да обезбедат потиснување на EMI на широкопојасен интернет. Структурата на повеќестепена филтрирање е оптимизирана според карактеристиките на фреквенцијата на пречки што вообичаено се среќаваат во апликациите за погон со променлива фреквенција.
| Параметар | Спецификација |
|---|---|
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Работна фреквенција | 50 Hz / 60 Hz / до 500 Hz |
| Оценета струја | 5А--1600А |
| Диелектрична јачина | Линија до линија: 1500 VDC, 60-ти; Линија до земја: 2500 VDC, 60-ти |
| Отпорност на изолација | >100MΩ на 1000VDC |
| Капацитет за преоптоварување | 1,4 × номинална струја за 1 минута, со интервали од најмалку 15 минути |
| Максимална должина на кабел | 400m за заштитен кабел; 300м за неоклопен кабел |
| Оценка за заштита | IP00 / IP20 |
| Класа на изолација | T40 / F (155°C) |
| Рејтинг за отпорни на пламен | UL94 V-2 |
| Стандард за производ | МК/Т 15287/8 |
- Потиснување на заеднички режим и диференцијален режим: Мрежата за филтрирање е дизајнирана да ги ублажи електромагнетните пречки и во заеднички и во диференцијален режим.
- Двонасочно потиснување на EMI: Филтерот може да ги ублажи пречките што се движат помеѓу напојувањето и поврзаната опрема, помагајќи да се намали несаканиот пренос на бучава во двете насоки.
- Компатибилност на апликацијата VFD: Дизајниран за системи за погон со променлива фреквенција каде што електромагнетните пречки поврзани со префрлување и спроведениот шум бараат дополнително потиснување.
- Повеќестепено филтрирање: Комбинацијата на пригушување со заеднички режим, X кондензатори, Y кондензатори и резистивни елементи обезбедува перформанси на филтрирање во повеќе фази.
- Широк електричен опсег: Опциите за номинален напон од 220VAC до 1140VAC и опциите за номинална струја од 5A до 1600A поддржуваат широк опсег на апликации за индустриска енергија.
- Дизајн на струја со ниско истекување: Структурата за филтрирање е дизајнирана имајќи ги предвид барањата за струја на истекување и заземјување на системот.
- Апликации за долг кабел: Достапни се соодветни конфигурации за VFD системи кои користат долги моторни кабли, кои се предмет на реалните услови за возење, кабел, мотор и инсталација.
- Прилагоден избор: Dufew Electric може да го процени номиналниот напон, струја, фреквенција, должина на кабел, услови за инсталација и други параметри за примена за избор на производ.
Филтерот за електромагнетни пречки е погоден за индустриски апликации каде електромагнетната компатибилност и квалитетот на енергијата се важни, вклучувајќи:
1. Индустриска опрема со строги барања за електромагнетна компатибилност.
2. Системи кои користат повеќе VFD каде што треба да се контролираат електромагнетните пречки помеѓу погоните.
3. Апликациите за влез на VFD каде што се спроведуваат или зрачат пречки може да влијаат на електричната мрежа или блиската опрема.
4. VFD системи погодени од електрични пречки, хармонични пречки или прекумерна електромагнетна бучава.
5. Индустриска опрема која бара дополнителна заштита од ненормално работење поврзано со пречки.
6. Опрема за индустриско производство и автоматизација.
7. Системи за обновлива енергија и складирање на енергија со користење на енергетска електронска опрема.
8. Системи за погон на мотори со долги кабли или тешки електромагнетни средини.
Изборот на филтер за електромагнетни пречки бара повеќе од совпаѓање на напон и струја. Филтерот треба да се процени според целосниот електричен систем, конфигурацијата на опремата и околината за инсталација за да се осигура дека избраната спецификација е погодна за наменетата апликација.
Dufew Electric може да поддржува техничка евалуација врз основа на номинален напон и струја, работна фреквенција, оцена на моќност VFD, пречки во заеднички режим и диференцијален режим, должина на кабелот на моторот, конфигурација на заштитен или незаштитен кабел, услови за заземјување, простор за инсталација, термички барања, електромагнетна средина и цртежи или технички спецификации на клиентите.
За приспособени проекти, клиентите можат да обезбедат електрични спецификации, технички цртежи, физички примероци, информации за опремата или услови за примена за инженерска евалуација. Врз основа на овие барања, Dufew Electric може да снабдува стандардни производи или да развие конфигурации за филтри специфични за апликацијата.
Изберете го номиналниот напон и номиналната струја на филтерот според рејтингот на моќноста на VFD и електромагнетното опкружување. Како општо упатство за избор, номиналната струја на филтерот може да се избере приближно 1,2--1,5 пати поголема од номиналната струја на опремата, што е предмет на вистинската примена и препораките на производителот. Номиналниот напон на филтерот мора да одговара на работниот напон на VFD.
Проверете го куќиштето за оштетување, проверете дали терминалите се недопрени и потврдете дека ознаките и спецификациите на производот се јасно видливи.
Инсталирајте го филтерот на влезната точка за напојување на опремата или на влезната страна на изворот на пречки, како што е VFD, и чувајте го што е можно поблиску до заштитената опрема.
Кога е инсталиран на метален контролен кабинет, обезбедете доволен контакт метал-метал помеѓу куќиштето на филтерот и куќиштето за поддршка на дисипација на топлина и електромагнетна заштита.
Користете ги назначените дупки за монтирање за да го прицврстите филтерот во контролниот кабинет или на плочата за монтирање. Осигурете се дека филтерот е цврсто инсталиран и дека соодветно се земаат предвид барањата за усогласување на импедансата и заземјувањето.
Поврзете го филтерот во серија помеѓу напојувањето и влезот VFD според дијаграмот за поврзување. Не ги превртувајте влезните и излезните терминали.
Приклучокот за заземјување мора да биде сигурно поврзан со заштитното заземјување. Чувајте го поврзувањето за заземјување што е можно пократко; се препорачува должина на заземјувачот не повеќе од 30 cm.
Не ги врзувајте влезните жици на филтерот заедно со жиците на товарот или излезните жици. Со тоа може да се зголеми електромагнетната спојка помеѓу влезната и излезната страна и значително да се намали способноста на филтерот да го потиснува EMI.
Влезните и излезните жици треба да се насочуваат посебно за да се минимизира несаканата спојка.
Откако ќе потврдите дека сите врски се точни, вклучете го системот и следете ја работната состојба на VFD. Проверете дали е постигнато очекуваното намалување на електромагнетните пречки и ненормалните работни услови.
| Фактор на споредба | Dufew интегриран композитен EMI филтер | Конвенционален едноставен филтер |
|---|---|---|
| Структура на филтрирање | Повеќестепено филтрирање со помош на комбинација од пригушување со заеднички режим, X кондензатори, Y кондензатори и резистивни елементи | Обично се потпира на поедноставна едностепена индуктивна структура |
| ЕМИ супресија | Дизајниран да ги решава и пречките во заеднички и диференцијален режим | Потиснувањето на пречки со висока фреквенција може да биде ограничено во зависност од структурата на филтерот |
| Термички менаџмент | Интегрираниот структурен дизајн може да поддржи поорганизирано уредување на компонентите и термичко управување | Концентрацијата на компонентите може да ја зголеми локализираната акумулација на топлина при континуирани услови со големо оптоварување |
| Инсталација | Интегрираната конфигурација на филтерот може да го поедностави монтирањето и електричното поврзување | Посебните компоненти за филтрирање може да бараат дополнително монтирање и жици |
| Управување со материјали | Една интегрирана единица може да го поедностави кодирањето на материјалите и управувањето со залихите | Повеќе компоненти може да го зголемат бројот на материјални ставки |
| Опсег на апликација | Погоден за VFD системи и индустриски средини со тешки EMI барања | Посоодветен за релативно едноставни апликации во зависност од електричната средина |
Dufew Electric е производител и снабдувач на енергетска електроника со седиште во Кина, со производствени способности што опфаќаат индустриски отпорници, системи за сопирање, реактори, EMI филтри, филтри за напојување, трансформатори и приспособени електрични компоненти. За филтри за електромагнетни пречки, производството и проверката се вршат според спецификациите на производот, применливите технички барања и барањата на клиентите.
Процесот на производство опфаќа избор на материјал, склопување на компоненти, електрично тестирање, верификација на перформансите, финална проверка, пакување и испорака. Клучните проверки на квалитетот може да вклучуваат:
- Верификација на номинален напон и струја
- Тестирање на отпорност на изолација
- Испитување на диелектрична сила
- Тестирање на електрични перформанси
- Визуелна и димензионална проверка
- Инспекција на терминалот и поврзувањето
- Финална проверка на производот
Спецификациите на производот и барањата за инспекција се контролираат во текот на производството за да се одржат конзистентни електрични перформанси и квалитет на производот. Записите за тестирање и техничката документација специфични за производот, исто така, може да се обезбедат според барањата на проектот.
Dufew Electric одржува релевантни сертификати за квалитет, документација за производи и евиденција за тестирање за да ги поддржи барањата за евалуација на клиентите и набавки.
Применливите сертификати и технички документи може да се обезбедат за преглед според конкретниот производ, проект и барањата на клиентите.
Како добавувач на компоненти за електрична енергија во Кина, Dufew Electric поддржува меѓународни B2B нарачки од избор на производи и евалуација на примероци преку производство, инспекција, пакување и испорака.
Типичните аранжмани за испорака може да се координираат според обемот на нарачката, димензиите на производот, дестинацијата, времето на испорака и барањата на клиентите.
Достапните логистички опции може да вклучуваат:
- Морски товар: Погоден за редовни и големи меѓународни нарачки.
- Воздушен товар: Погоден за итни пратки, примероци и нарачки со помал обем.
- Експресна испорака: Погоден за технички примероци и мали пакети каде што е потребна побрза испорака.
- Назначен од купувачот шпедитер: Dufew Electric може да ја координира пратката со номинираниот добавувач на логистика од клиентот кога тоа е потребно.
Извозното пакување може да се организира според структурата на производот и барањата за транспорт за да помогне во заштитата на електричните компоненти при ракување и меѓународен транзит.
Dufew Electric се фокусира на компонентите за енергетска електроника, вклучувајќи отпорници, системи за сопирање, реактори, филтри за електромагнетни пречки, филтри за напојување и трансформатори.
Изборот на производот може да се оцени според електричните параметри, карактеристиките на VFD, должината на кабелот, електромагнетното опкружување, условите за инсталација и другите системски барања.
Dufew поддржува прилагодени електрични спецификации, конфигурации, цртежи, примероци и барања специфични за апликацијата кои подлежат на инженерска евалуација.
Производството вклучува инспекција на материјалот, контролирано склопување, електрично тестирање, финална проверка и документација за производот според важечките барања.
Dufew Electric ги поддржува производителите на опрема, системските интегратори, дистрибутерите, OEM клиентите и индустриските корисници со снабдување со производи и меѓународна логистичка координација.
Неговата мрежа за филтрирање го намалува несаканиот шум што патува помеѓу напојувањето и поврзаната опрема, помагајќи да се намалат и влезните и излезните електромагнетни пречки.
Да, кога е потребно дополнително потиснување на EMI. Реакторите првенствено се однесуваат на тековните хармоници и нарушувања на моќноста, додека филтрите EMI го таргетираат електромагнетниот шум. Затоа тие можат да се надополнуваат едни со други.
Не. Проводниците се електрично изолирани додека го делат истото магнетно јадро. При нормална работа во диференцијален режим, нивните магнетни текови во голема мера се поништуваат еден со друг.
Кондензаторите бр. Тие имаат различни барања за безбедност и изолација.
Dufew Electric произведува енергетски електронски компоненти за моторни погони, индустриска автоматизација, обновлива енергија, складирање енергија и системи за контрола на моќноста. Со инженерска поддршка, контролирано производство, електрично тестирање, прилагодување и глобални можности за снабдување B2B, обезбедуваме сигурни решенија прилагодени на различни индустриски барања.
