Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

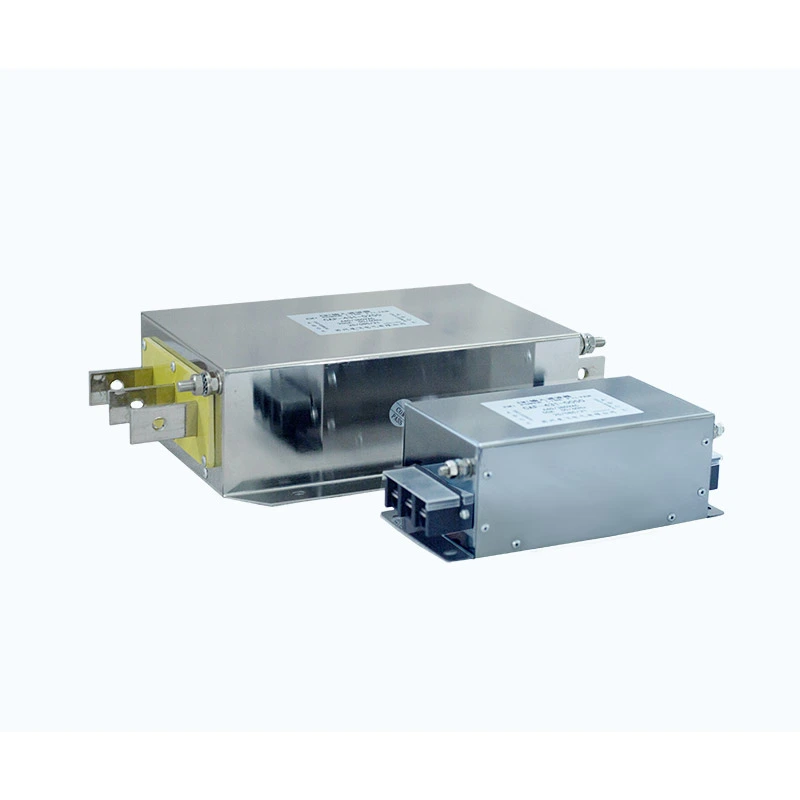

Dufew Electric Harmonic Filter е дизајниран за VFD системи и други нелинеарни оптоварувања кои генерираат хармонични струи за време на работата. Инсталиран на влезната страна на погонскиот систем, користи дотерано LC коло со реактори за филтри, кондензатори за напојување и неиндуктивни отпорници за придушување за да се намалат избраните хармоници од низок ред и да се подобри квалитетот на енергијата. Типичните целни хармоници вклучуваат 5-ти, 7-ми, 11-ти и 13-ти редови, со конечна конфигурација одредена од напонот на системот, карактеристиките на оптоварувањето, хармоничниот спектар и потребните перформанси на филтрирање.
Вообичаените параметри за изведба вклучуваат THDi <10% при целосно оптоварување, THDv <5%, фактор на моќност над 0,98, пораст на температурата ≤80K, ниво на бучава ≤65dB и јачина на диелектрик до 3000VAC, во зависност од избраниот модел и работните услови.
VFD, конвертори, исправувачи и други нелинеарни оптоварувања можат да генерираат хармонични струи за време на AC-DC конверзија и префрлување. Кога хармониските нивоа стануваат прекумерни, тие може да ги зголемат загубите на трансформаторот и кабелот, да предизвикаат дополнително загревање, да го намалат факторот на моќност и да влијаат на стабилноста на осетливата електрична опрема.
За индустриски електроенергетски мрежи со повеќе нелинеарни оптоварувања, соодветната хармонична контрола помага да се одржат стабилни електрични услови и да се намали влијанието на хармоничните струи врз дистрибутивниот систем.
Параметрите на реакторот и кондензаторот се усогласуваат според системот и хармоничките карактеристики за да се создаде патека со ниска импеданса на избрани хармонски фреквенции. Ова овозможува хармоничните струи да се пренасочат низ филтерот додека се одржува нормална работа на основната фреквенција.
Неиндуктивните отпорници за амортизација се вградени во колото за филтрирање за да се контролира резонанца помеѓу филтерот, импедансата на мрежата и нелинеарните оптоварувања. Ова помага да се ограничи хармоничкото засилување и да се намали прекумерниот тековен стрес на компонентите за филтрирање при континуирано работење.
Стабилните перформанси на филтрирање зависат од правилната координација на индуктивноста на реакторот, капацитетот на кондензаторот, отпорот на амортизација и дисипацијата на топлина. Dufew ги прилагодува овие параметри според електричниот рејтинг и работните услови за да одржува сигурни перформанси при континуирани индустриски оптоварувања.
Изборот на филтерот треба да се заснова на реалните електрични карактеристики на инсталацијата, а не само на номиналната моќност. Dufew ги проценува условите на системот како што се напонот, струјата, капацитетот на VFD, хармоничен спектар, потребниот THDi и околината за инсталација кога развива соодветна конфигурација.
Инженерската поддршка може да опфати хармонична анализа, пресметка на параметрите на филтерот, електрична конфигурација, механичка структура и насоки за примена. Клиентите можат да обезбедат податоци за мерење на хармониците, еднолиниски дијаграми, спецификации на опремата или работни услови за техничка евалуација.
Прилагоденото коло за филтрирање ги намалува карактеристичните хармонични струи генерирани од VFD и други нелинеарни оптоварувања, помагајќи да се намали изобличувањето на брановиот облик на струјата и да се намали циркулацијата на хармониците низ трансформаторите, каблите и другата опрема за дистрибуција.
Со адресирање на ефектите на хармоничната струја и реактивна моќност, филтерот може да помогне да се подобри факторот на моќност, да се намали побарувачката за реактивна моќност и да се намалат загубите во системот за дистрибуција на електрична енергија.
Намалувањето на изобличувањето на хармониците може да ги подобри работните услови на трансформаторите, опремата за дистрибуција, системите за индустриска автоматизација и другите електрични оптоварувања, особено во инсталациите со висок процент на нелинеарна опрема.
| Фактор на селекција | Разгледување |
|---|---|
| Системски напон | 220V / 380V / 690V / 1140V |
| Тип на оптоварување | VFDs, конвертори, нелинеарни индустриски оптоварувања |
| Оценета струја | Врз основа на капацитетот на поврзаната опрема |
| Хармонична состојба | THDi мерење или системска анализа |
| Цел на изведба | Потребно ниво на хармонично намалување |
| Состојба за инсталација | Простор за кабинет и барања за животна средина |
Dufew може да препорача соодветни конфигурации на филтри според реалните барања за апликација.
Решенијата Dufew Harmonic Filter се погодни за индустриски енергетски системи каде хармониското нарушување влијае на перформансите на опремата.
| Апликација | Главен услов |
|---|---|
| VFD системи | Намалете го изобличувањето на хармоничната струја |
| Повеќе погонски системи | Подобрете ја стабилноста на електричната мрежа |
| Индустриска автоматизација | Одржувајте сигурна електрична работа |
| Лифтови | Намалете го хармониското влијание при честото забрзување |
| Кранови и опрема за подигнување | Поддржете ја операцијата со динамичко оптоварување |
| UPS системи | Подобрете го квалитетот на напојувањето |
| Системи за полнење на батерии | Намалете го хармониското влијание |
| Опрема за индукциско греење | Подобрете ја електричната компатибилност |
| Системи за обновлива енергија | Поддржете стабилно поврзување со мрежата |
Пример: HFL-4 3 1-0490
| Код | Опис |
|---|---|
| HFL | Серија на електрични хармонични филтри Dufew |
| 4 | Ниво на напон (2=220V, 4=380V, 6=690V) |
| 3 | Фазен број (3=Трифазен, 1=Еднофазен) |
| 1 | Конфигурација на филтер |
| 0490 | Номинална струја (0490=490A) |
| Параметар | Спецификација |
|---|---|
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Фреквенција | 50 Hz / 60 Hz |
| Фреквенција на носител | 2 kHz - 6 kHz |
| Оценета струја | 5А - 1200А |
| Перформанси на филтрирање | THDi <10%, THDv <5% |
| Фактор на моќност | PF >0,98 при целосно оптоварување |
| Способност за преоптоварување | 120% номинална струја за 30 минути |
| Покачување на температурата | ≤80K |
| Ниво на бучава | ≤65dB |
| Диелектрична јачина | 3000VAC / 50Hz / 10S |
| Отпорност на изолација | ≥100MΩ |
| Одделение за заштита | IP00 / IP22 |
| Класа на изолација | Класа F (155℃) |
| Стандарди | IEC61000 / GB/T14549-1993 |
Dufew Electric е специјализиран за компоненти за индустриска енергетска електроника, вклучувајќи хармонични филтри, реактори, отпорници за сопирање, трансформатори и приспособени електрични решенија.
За производите за хармонично филтрирање, Dufew се фокусира на:
- Производство на реактор и усогласување на параметрите
- Избор и интеграција на кондензатор
- Проверка на карактеристика на резонанца
- Тестирање на електрична безбедност
- Потврда на перформансите
Секој производ е подложен на проверка, вклучувајќи:
| Ставка за проверка | Цел |
|---|---|
| Тестирање на отпорност на изолација | Потврдете ја сигурноста на изолацијата |
| Тестирање на издржување на диелектрик | Потврдете ја електричната безбедност |
| Тестирање на електрични параметри | Обезбедете перформанси на дизајнот |
| Тестирање за зголемување на температурата | Потврдете ја топлинската способност |
| Завршен преглед | Потврдете го квалитетот на производството |
Dufew поддржува:
- OEM производство
- Прилагодени хармонични решенија
- Инженерска соработка
- Техничка поддршка заснована на проекти
Достапната документација вклучува сертификат за управување со квалитетот на ISO, CE сертификат и извештаи за тестирање на производот.
Dufew обезбедува извозни стандардни решенија за пакување за индустриски електрични производи.
Пакувањето вклучува:
- Заштита од влага
- Прицврстување отпорно на удари
- Засилени дрвени футроли за тешки модели
- Етикети за идентификација на производи
- Технички документи со пратка
Секоја единица се проверува пред испораката за да се обезбеди усогласеност со спецификациите на клиентите.
| Споредба | Хармоничен филтер | Филтер за влез на EMI |
|---|---|---|
| Главна функција | Намалете го хармониското изобличување и подобрете го квалитетот на напојувањето | Потиснете ги електромагнетните пречки |
| Цел | 5-ти / 7-ми / 11-ти / 13-ти хармоници | Спроведена и зрачена бучава со висока фреквенција |
| Дизајн на кола | Подесено LC коло со отпорник за амортизација | Мрежа за филтрирање на EMI |
| Апликација | VFD системи и нелинеарни оптоварувања | Електронска опрема чувствителна на ЕМС |
| Главна придобивка | Намалување на THDi и подобрена стабилност на мрежата | Намален електричен шум |
Типично коло за филтрирање користи реактори, кондензатори и отпорници за амортизација. Овие компоненти работат заедно за да создадат подесена патека за избраните хармонични фреквенции и помагаат да се подобри севкупниот квалитет на енергијата.
Изборот зависи од напонот на системот, номиналната струја, капацитетот на VFD, хармоничните карактеристики, барањата за THDi и условите за инсталација. Dufew дава препораки врз основа на специфичната апликација и оперативните барања.
Да. Dufew може да ги процени резултатите од мерењето на хармониците заедно со системските параметри и потребните перформанси на филтрирање за да одреди соодветна конфигурација за апликацијата.
Првиот главно се користи за намалување на хармоничните струи од низок ред генерирани од нелинеарни оптоварувања, додека EMI филтерот првенствено ги адресира пречки со висока фреквенција предизвикани од преклопни уреди.
Dufew Electric обезбедува приспособени решенија за VFD системи, опрема за индустриска автоматизација и апликации за конверзија на енергија. Со инженерско искуство, контролирани производни процеси и процедури за проверка на квалитетот, Dufew поддржува избор на филтри, совпаѓање на параметри и конфигурации специфични за апликацијата врз основа на реалните системски барања.
Контактирајте со Dufew Electric за спецификации на производи, техничка евалуација и приспособена поддршка за проекти.
