Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

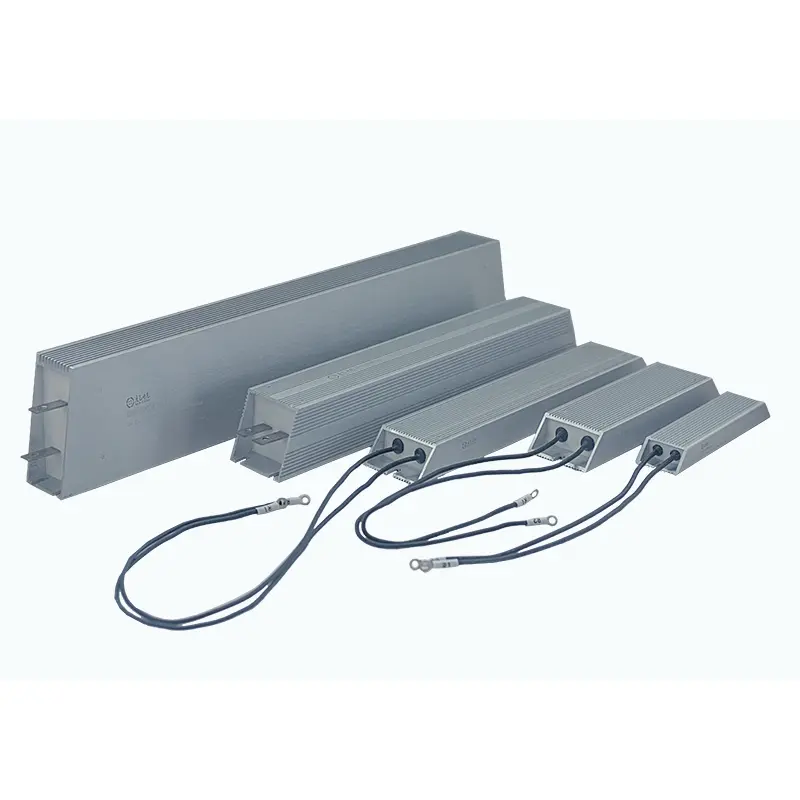

Отпорник со алуминиумски обложен со инвертер DUFEW е специјално дизајниран за системи за сопирање со погон со променлива фреквенција (VFD), серво погони и апликации за контрола на индустриски мотори кои бараат сигурна регенеративна апсорпција на енергија.
За време на операциите за забавување, подигнување или брзо запирање на моторот, моторот генерира регенеративна енергија што се враќа назад кон DC магистралата на инверторот. Ако оваа енергија не може ефективно да се троши, прекумерното напојување може да предизвика дефекти во пренапонот на инвертерот или да ги оштети компонентите за напојување.
Отпорниците за сопирање со инвертер DUFEW ја претвораат регенерираната електрична енергија во топлинска енергија преку структура на отпорник со високи перформанси обложена со алуминиум, помагајќи да се одржи стабилна работа на инвертерот и да се подобри безбедноста на системот.
Одликувајќи се со издржливо куќиште од алуминиумска легура, технологија на капсулирање со висока изолација и оптимизиран дизајн за управување со топлинска енергија, DUFEW обезбедува сигурни решенија за отпорници за сопирање за производителите на индустриска автоматизација, добавувачи на инвертери и производители на опрема ширум светот.
Достапно во оценки за моќност од 50W-6KW, вредности на отпорност од 0,01Ω-120kΩ и приспособливи спецификации за да одговараат на различните барања за сопирање со инвертер.
За разлика од отпорниците за општа намена, отпорниците за сопирање со инвертер треба да издржат повторени краткотрајни енергетски импулси со висока моќност за време на циклусите на сопирање.
Отпорник со алуминиумски обложен инвертер DUFEW е дизајниран да работи:
- Ненадејно ослободување на регенеративна енергија
- Чести циклуси на забрзување и забавување
- Краткорочни услови за преоптоварување
- Барања за динамично сопирање
Со безбедно расфрлање на вишокот енергија, помага:
- Спречете пренапон на DC автобус
- Заштитете ги модулите на инверторот
- Подобрете ја реакцијата при сопирање
- Зголемете ја доверливоста на опремата
| Карактеристика | Придобивка |
|---|---|
| Дизајниран за апликации за сопирање VFD | Одговара на барањата за дисипација на енергија на погонот со променлива фреквенција |
| Способност за апсорпција на висока пулсна енергија | Се справува со повторени циклуси на сопирање и регенерација |
| Куќиште за дисипација на топлина од алуминиумска легура | Брзо пренесува топлина за време на работата |
| Целосно затворена инкапсулирана структура | Заштитува од прашина, влага и вибрации |
| Стандарден дизајн на дупка за монтирање | Лесна инсталација и замена |
| Повеќе опции за терминал | Поддржува различни барања за жици |
| Прилагодени опции за отпор и моќност | Одговара на различни спецификации на инвертерот |
Елементот на отпорот е изграден со изолациски материјали со висока температура и се навива со врвна жица за отпорност на никел-хром (Ni-Cr) или бакар-никел (Cu-Ni). По изолацијата од мика, склопот се полни со термичко соединение отпорно на пламен и се затвора во куќиште од алуминиумска легура.
Оваа интегрирана структура ја подобрува механичката сила, отпорноста на вибрации, ефикасноста на пренос на топлина и долгорочната оперативна сигурност во индустриските апликации за сопирање.
Внатрешната структура користи кварцно полнење во комбинација со специјални сврзувачки соединенија за подобрување на топлинската спроводливост. Во споредба со традиционалната воздушна изолација, овој дизајн поефикасно ја пренесува топлината од елементот на отпорот до алуминиумското куќиште.
Заедно со надворешните жлебови за дисипација на топлина, термичкиот дизајн помага да се одржат стабилни перформанси на сопирањето, да се подобри температурниот баланс и да се продолжи работниот век при постојано оптоварување.
DUFEW поддржува различни опции за поврзување, вклучително и терминали од нерѓосувачки челик и жици со високи температури, за да се исполнат различните барања за инсталација. Интегрираните дупки за монтирање ја поедноставуваат инсталацијата во кабинетите на инвертерот и индустриските контролни системи.
Изборот на правилен отпорник бара разгледување на параметрите на инвертерот, условите за сопирање и околината за инсталација.
| Фактор на селекција | Разгледување |
|---|---|
| Вредност на отпор | Мора да одговара на препорачаниот опсег на отпорност на сопирање од производителот на инвертерот |
| Оцена на моќност | Избрано според фреквенцијата на сопирање и потребниот капацитет за апсорпција на енергија |
| Моќност на моторот | Поголемиот капацитет на моторот генерално бара посилна способност за сопирање |
| Циклус на должност | Зачестените операции на сопирање бараат поголем термички капацитет |
| Околина за инсталација | Треба да се проценат условите за вентилација и дизајнот на ладење на кабинетот |
Неправилниот избор на отпорник може да резултира со прекумерна струја на сопирање, недоволен вртежен момент на сопирање, прегревање или аларми за заштита на инвертерот. DUFEW препорачува да се изберат соодветни вредности на отпор врз основа на спецификациите на инвертерот и реалните работни барања.
| Апликација | Функција |
|---|---|
| Дискови со променлива фреквенција (VFD) | Апсорбира регенеративна енергија при сопирање на моторот |
| Серво погонски системи | Се справува со енергијата на забавување на серво моторот |
| Лифтови | Ја контролира енергијата што се создава при спуштање и сопирање |
| Кранови и опрема за подигнување | Поддржува честа работа со старт-стоп |
| Опрема за индустриска автоматизација | Обезбедува динамична заштита при сопирање |
| Електронско тестирање на оптоварување | Дејствува како отпорно оптоварување со голема моќност |
| Опрема за обновлива енергија | Енергетски празнење и заштитни кола |
| Параметар | Спецификација |
|---|---|
| Тип на производ | Отпорник со алуминиум со инвертер |
| Апликација | Динамично сопирање / дисипација на регенеративна енергија |
| Опсег на моќност | 50W -- 6KW |
| Опсег на отпор | 0,01 Ω -- 120 kΩ |
| Работен напон | ≤1200V |
| Толеранција на отпор | ±3%, ±5%, ±10% |
| Материјал за отпорна жица | Никел-хром / легура на бакар-никел |
| Материјал за домување | Алуминиумска легура |
| Материјал за изолација | Соединение за отпорно на пламен со висока температура |
| Температурен коефициент | ≤300 ppm/℃ |
| Одделение за заштита | IP00 |
| Оценка за пламен | UL94V-2 |
| Стандарден | GB-5792 |
| Тест ставка | Тест состојба | Изведба |
|---|---|---|
| Диелектрична јачина | 2500VAC / 50Hz /60s | Струја на истекување ≤10mA |
| Отпорност на изолација | 1000 VDC | ≥100MΩ |
| Кратко преоптоварување | 10 пати номинална моќност /5 секунди | Нема видливи оштетувања |
| Долгорочен век на оптоварување | Операција со циклично празнење | > 9000 ч |
| Отпорност на влажност | 40℃±2℃ /90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Температурен велосипедизам | Циклуси од -55℃ до 155℃ | Стабилни перформанси |
| Отпорност на топлина | 350 ℃ / 2 ч | Нема очигледна штета |
| Тест со пламен | 10 пати номинална моќност | Без согорување |
| Споредба | Отпорник со алуминиум со инвертер DUFEW | Општа моќност отпорник |
|---|---|---|
| Цел на апликацијата | Дизајниран за регенеративна апсорпција на енергијата при сопирање | Дизајниран за обични апликации за оптоварување |
| Ракување со енергија | Поддржува краткотрајни високо-енергетски импулси | Главно погоден за стабилни товари |
| Компатибилност за контрола на моторот | Одговара на VFD и серво системи за сопирање | Нема дизајн специфичен за инвертер |
| Заштита од пренапон | Помага да се спречат грешки при пренапон на собирницата со еднонасочна струја | Ограничена способност за заштита |
| Термички дизајн | Оптимизиран за повторени циклуси на сопирање | Може да се прегрее при чести пулсирања |
| Инсталација | Дизајниран за интеграција на контролниот кабинет | Инсталација за општа намена |
Пред инсталацијата, проверете го моделот на инвертерот, препорачаниот опсег на отпор, потребната моќност на сопирање и работниот циклус за да се осигурате дека отпорникот одговара на системските барања.
Проверете го алуминиумското куќиште, терминалите, состојбата на инкапсулацијата и структурата за монтирање пред инсталацијата за да потврдите дека отпорникот не е оштетен и е подготвен за работа.
Правилната дисипација на топлина е од суштинско значење за сигурно функционирање на сопирањето. Се препорачува вертикална инсталација за да се подобри протокот на воздух, додека треба да се одржува доволно растојание помеѓу отпорниците. За затворени кабинети, може да биде потребна дополнителна принудна вентилација според работните услови.
Користете кабли отпорни на топлина, обезбедете сигурни приклучоци на терминалите и одржувајте го растојанието за поврзување помеѓу инвертерот и отпорникот што е можно пократко за да ја подобрите доверливоста на поврзувањето.
По инсталацијата, проверете ја вредноста на отпорот, следете ја температурата на површината за време на работата и проверете ги перформансите на сопирањето за да се осигурате дека системот функционира правилно.
DUFEW поддржува приспособени решенија за отпорници за сопирање со инвертер, вклучувајќи:
| Прилагодена ставка | Достапни опции |
|---|---|
| Вредност на отпор | Барањата на инвертерот за совпаѓање со прилагоден отпор |
| Оцена на моќност | 50W-6KW |
| Големина на куќиштето | Прилагодени димензии |
| Тип на терминал | Не'рѓосувачки терминали / оловни жици |
| Заштитни компоненти | Факултативна термичка заштита |
| Дизајн на апликација | Прилагодено според условите на сопирање |
Отпорник обложен со алуминиум со инвертер ја апсорбира регенеративната енергија создадена за време на сопирањето на моторот и ја претвора во топлинска енергија, спречувајќи пренапон на DC автобусот и заштитувајќи го системот на инверторот.
Вредноста на отпорот треба да го следи препорачаниот опсег на производителот на инвертерот. Премногу ниска вредност може да предизвика прекумерна струја, додека превисока вредност може да ги намали перформансите на сопирањето.
Да. Отпорниците за сопирање со инвертер DUFEW се погодни за серво системи, особено за апликации кои бараат брзо забавување и повторени циклуси на сопирање.
Да. DUFEW поддржува додавање термички прекинувачи или компоненти за заштита од температура за апликации кои бараат дополнително безбедносно следење.
