Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

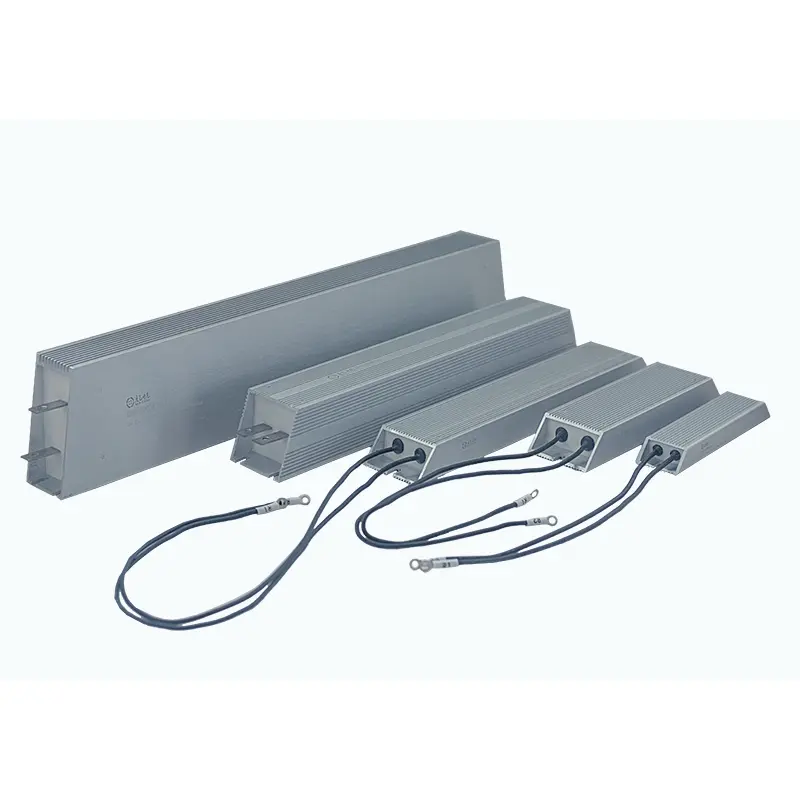

Индустриските електроенергетски системи често работат под тешки товари, често сопирање, вибрации и покачени температури. За да се обезбеди сигурна работа во овие тешки средини, DUFEW трапезоиден алуминиумски отпорник обложен комбинира цврста алуминиумска обвивка со оптимизирана внатрешна топлинска структура која ефикасно ја пренесува топлината додека го штити елементот на отпорот од прашина, влага, вибрации и механички удари.
Елементот за отпор е произведен со прецизно намотан никел-хром (Ni-Cr) или жица од легура Constantan поставена на високотемпературно изолационо јадро. По електричната изолација со мика листови, склопот е целосно затворен во трапезоидно алуминиумско куќиште користејќи специјално формулирана мешавина од кварцен песок со висока чистота и смола со висока температура. Оваа структура создава ефикасна патека на топлинска спроводливост, брзо пренесувајќи ја внатрешната топлина на надворешните перки за ладење додека го штити отпорникот од оксидација и загадување на околината.
Дизајниран за индустриска автоматизација и тешка опрема, отпорникот поддржува и приклучоци од не'рѓосувачки челик и приклучоци на високотемпературна оловна жица, овозможувајќи флексибилна инсталација во системите за сопирање VFD, серво погоните, кабинетите за контрола на моторот, банките за оптоварување, опремата за обновлива енергија и индустриските системи за дистрибуција на енергија.
За разлика од конвенционалните правоаголни алуминиумски отпорници, трапезоидно куќиште е специјално дизајнирано да ја подобри ефикасноста на ладењето и механичката стабилност во индустриски средини.
Трапезоиден профил ја зголемува надворешната површина за ладење, овозможувајќи топлината да се расфрла поефикасно преку природна конвекција и да ги подобри континуираните работни перформанси.
Елементот на отпорот е целосно запечатен во внатрешноста на алуминиумското куќиште, обезбедувајќи одлична отпорност на прашина, влага, вибрации и оксидација додека го продолжува работниот век на производот.
Пошироката монтажна основа нуди посилна механичка поддршка, намалувајќи го движењето при постојани вибрации и правејќи го отпорникот погоден за кранови, лифтови, машински алати и друга тешка опрема.
Полнењето со кварцен песок ја пренесува топлината многу побрзо од воздухот, овозможувајќи внатрешната топлина брзо да стигне до алуминиумското куќиште за подобри перформанси на ладењето. Може да се инсталираат дополнителни ладилници кога е потребна поголема континуирана дисипација на енергија.
- Оптимизирано трапезоидно куќиште - Поголемата површина за ладење ја подобрува природната дисипација на топлина во споредба со конвенционалните правоаголни алуминиумски отпорници.
- Целосно конструкција - Целосната инкапсулација штити од прашина, влага, вибрации, оксидација и механички удари.
- Одлична топлинска спроводливост - Полнењето со кварцен песок брзо ја пренесува внатрешната топлина на алуминиумското куќиште, поддржувајќи поголема густина на моќност.
- Широк опсег на отпор - Достапен од 0,01Ω до 120 kΩ со толеранции на отпор од ±3%, ±5% и ±10%.
- Сигурна механичка цврстина - Широката алуминиумска основа обезбедува сигурно монтирање на опремата која работи под постојани вибрации.
- Флексибилни опции за поврзување -- Достапни со терминали од не'рѓосувачки челик или жици со високи температури за различни барања за инсталација.
- Достапно прилагодено производство - Оцена на моќност, вредноста на отпорот, димензиите, терминалите и конфигурациите за монтирање може да се приспособат за OEM проекти.
Отпорникот со трапезоиден алуминиум е погоден за индустриски системи кои бараат сигурна дисипација на енергија, висока механичка сила и долгорочна стабилност.
Погони со променлива фреквенција (VFD), серво погони, кола за сопирање на моторот и системи за дисипација на регенеративна енергија.
Кранови, лифтови, валавници, рударски машини, компресори и друга опрема што работат под чести вибрации и услови на сопирање.
Банки на оптоварување, тестирање на напојување, системи за празнење батерии, динамична симулација на оптоварување и индустриски тест клупи.
Опрема за складирање енергија, фотоволтаични инвертери, конвертори на енергија од ветер, опрема за полнење и системи за конверзија на енергија.
Електрични кабинети, опрема за дистрибуција, системи за автоматизација и OEM машини кои бараат компактни, запечатени и високо доверливи отпорници на моќност.
Правилната инсталација е од суштинско значење за да се постигнат оптимални термички перформанси и долг работен век.
Потврдете дека вредноста на отпорот, оцената на моќноста, работниот напон и димензиите ги задоволуваат барањата за опремата пред инсталацијата.
Проверете дали алуминиумското куќиште, терминалите и дупките за монтирање се без деформација, пукнатини или оштетувања при испорака.
Цврсто инсталирајте го отпорникот користејќи ги дупките за монтирање на основата. Осигурете се дека површината за монтирање е рамна и цврста за да се одржи добра механичка стабилност.
За апликации со средна и висока моќност, нанесете тенок слој термичко соединение помеѓу основата на отпорот и монтажната плоча или ладилникот за да го подобрите преносот на топлина.
Добро поврзете ги приклучоците или жиците од водовите и проверете дали сите електрични приклучоци се затегнати за да спречите прекумерна отпорност на контакт.
Инсталирајте го отпорникот на добро проветрено место. За затворени електрични кабинети, се препорачува ладење со принуден воздух кога работите со голема моќност.
Измерете ја вредноста на отпорот пред да го напојувате колото и следете ја работната температура за време на првичното пуштање во работа.
Елементот на отпорот е прецизно намотан користејќи висококвалитетна жица од никел-хром (Ni-Cr) или константанска легура за да обезбеди стабилни електрични перформанси, голема способност за преоптоварување и долг работен век.
Издржливиот изолациски слој од мика електрично ја изолира отпорната жица од алуминиумското куќиште додека одржува одлична диелектрична цврстина при покачени температури.
Внатрешната празнина е исполнета со кварцен песок со висока чистота и смола отпорна на топлина, создавајќи ефикасна патека на топлинска спроводливост која брзо ја пренесува топлината од елементот на отпорникот до алуминиумското куќиште.
Екструдираниот алуминиумски куќиште има оптимизиран трапезоиден профил кој ја зголемува површината за ладење и ја подобрува природната конвекција на воздухот во споредба со конвенционалните правоаголни куќишта.
Достапно или со терминали од не'рѓосувачки челик или со оловни жици со висока температура за да се приспособат на различните барања за инсталација и жици.
| Код на моделот | Опис | Пример |
|---|---|---|
| АВТОМОБИЛ | Трапезоидна алуминиумска обложена серија отпорници | АВТОМОБИЛ |
| 1500 W | Номинална моќност | 1500 W |
| 27R | Оценет отпор | 27Ω |
| J | Толеранција на отпор | J = ±5% (опционално: H = ±3%, K = ±10%) |
| Параметар | Спецификација |
|---|---|
| Опсег на моќност | 50W--6kW |
| Работен напон | ≤1200V |
| Опсег на отпор | 0,01Ω--120kΩ |
| Толеранција на отпор | ±3% / ±5% / ±10% |
| Оценка за заштита | IP00 |
| Температурен коефициент (TCR) | ≤300 ppm/°C |
| Рејтинг за отпорни на пламен | UL 94V-2 |
| Стандарден | GB/T 5792 |
| Карактеристично | Услови за тестирање | Изведба |
|---|---|---|
| Издржлив напон на диелектрик | 2500 VAC / 50 Hz / 60s | Струја на истекување ≤10mA |
| Отпорност на изолација | 1000 VDC | ≥100MΩ |
| Преоптоварување со кратко време | 10× номинална моќност за 5 секунди | Нема видливи оштетувања |
| Време на оптоварување | Циклично работење (вклучено 10 секунди / ИСКЛУЧЕНО 90-ти) | ＞ 9.000 часа |
| Отпорност на влажна топлина | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Брзо температурно возење велосипед | -55°C / 55°C / 155°C, по 15 минути, 5 циклуси | ΔR ≤ ±(2%R + 0,05Ω) |
| Отпорност на топлина | 350°C за 2 часа | Нема видлива промена на бојата или оштетување |
| Температурен коефициент | Оценето оптоварување наспроти отпорност на студ | ＜300 ppm/°C |
| Отпорност на пламен | 10× Номинална моќност за 5 минути | Без палење или отворен пламен |
| Карактеристично | Услови за тестирање | Изведба |
|---|---|---|
| Јачина на терминалот | 45 N / 30-ти | Без олабавување или видливи оштетувања |
| Отпорност на вибрации | 5--200Hz, 1g, 98m/s² | Нема видливи структурни оштетувања |
| Отпорност на топлина на лемење | Терминали потопени во лемење 350±5°C 3 секунди | ΔR ≤ ±(1%R + 0,05Ω) |
| Изглед | Визуелна инспекција | Нема видлива штета, јасна ознака |
| Лемење | Терминали Потопени во лемење 235±5°C 5 секунди | Покриеност со лемење ≥95% |
| Ставка за споредба | Отпорник со трапезоиден алуминиум обложен | Конвенционален правоаголен алуминиумски отпорник |
|---|---|---|
| Дизајн на домување | Трапезоиден профил ја зголемува површината на дисипација на топлина и ефикасноста на протокот на воздух | Стандардно правоаголно куќиште со помала површина за ладење |
| Термички менаџмент | Конструкцијата исполнета со кварц брзо ја пренесува топлината на алуминиумското куќиште за постабилни работни температури | Дисипацијата на топлина главно зависи од површината на куќиштето, што резултира со помала топлинска ефикасност |
| Стабилност на монтирање | Широката основа обезбедува одлична механичка стабилност за опремата која е подложна на вибрации | Потесната основа нуди помала отпорност на вибрации |
| Заштита на животната средина | Целосно запечатената конструкција е отпорна на прашина, влага, оксидација и механичка контаминација | Стандардното запечатување обезбедува ограничена заштита во суровите индустриски средини |
| Способност за висок отпор | Достапни се вредности на отпор до 120 kΩ со стабилни перформанси | Опциите со висок отпор се генерално поограничени |
О: Трапезоидно алуминиумско куќиште ја зголемува надворешната површина за ладење и го подобрува природниот проток на воздух околу отпорникот. Исто така, обезбедува поширока монтажна основа за подобра механичка стабилност, што го прави погоден за тешка индустриска опрема.
О: Да. Капсулацијата исполнета со кварц ефикасно ја пренесува внатрешната топлина на алуминиумското куќиште, овозможувајќи му на отпорникот да издржи повторливи циклуси на сопирање и краткорочни преоптоварувања додека одржува сигурни перформанси.
О: Да. Опционалните вградени термички прекинувачи или температурни сензори може да се интегрираат по барање за да се обезбеди дополнителна заштита од преголема температура за апликации без надзор или безбедносни критични апликации.
О: Да, под услов сите отпорници да имаат идентични спецификации. Треба да се одржуваат униформа вентилација, избалансирани жици и соодветна дисипација на топлина за да се обезбеди рамномерна распределба на товарот и долгорочна сигурност.

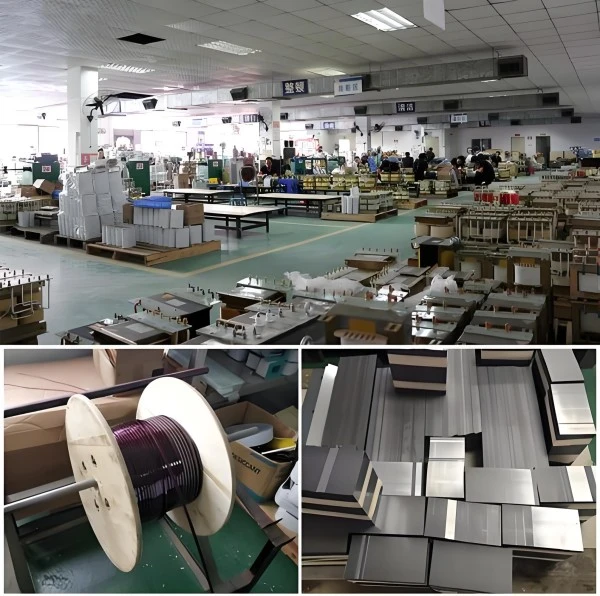

- Професионален производител на моќни отпорници со долгогодишно искуство во индустриска електроника за моќност.
- Приспособување OEM и ODM за отпор, рејтинг на моќност, димензии, терминали и опции за монтирање.
- Строга контрола на квалитет со сеопфатно електрично и механичко тестирање пред пратката.
- Брзо производство и стабилно снабдување и за стандардни модели и за сопствени проекти.
- Техничка поддршка за да им помогне на клиентите да го изберат најсоодветното решение за отпорници за нивната примена.
