Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

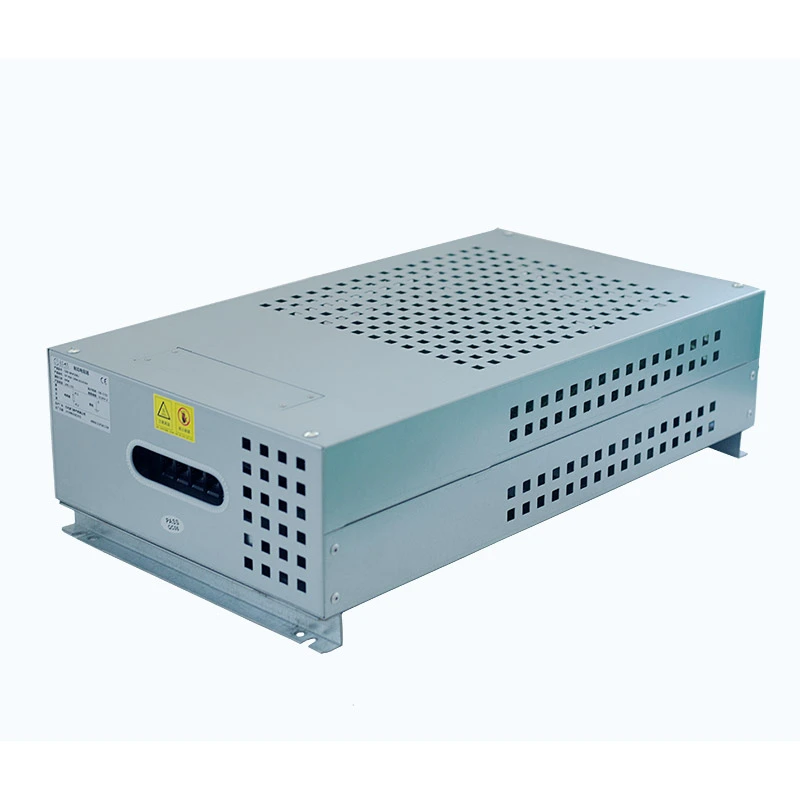

Кутија со брановидни отпорници DUFEW е склоп на отпорници со голема моќност што интегрира повеќе брановидни отпорни елементи преку сериски и паралелни методи на поврзување и ги поправа во професионално куќиште. Специјално е развиен за да го надмине ограничувањето на моќноста на поединечните отпорници и да обезбеди стабилни перформанси за апсорпција на енергија за електрични системи со висока моќност.
Кутијата со отпорници поддржува максимална моќност од 30KW, вредности на отпор од 0,01Ω до 1KΩ и опции за точност на отпорот од ±3%, ±5% и ±10%. Внатрешната структура вклучува приклучен блок со висока струја и прекинувач за заштита од температура, додека степенот на заштита на куќиштето може да се прилагоди според различни барања за примена.
Како искусен производител и добавувач во Кина, DUFEW обезбедува приспособени решенија за системи за сопирање, погони со променлива фреквенција, опрема за индустриска автоматизација, лифтови, кранови, валани мелници и други апликации кои бараат ефикасна дисипација на енергија.
Внатрешната структура на кутијата со брановидни отпорници се состои од повеќе брановидни отпорни елементи распоредени низ сериски и паралелни кола и безбедно монтирани во специјално дизајнирана кутија. Оваа модуларна конфигурација го подобрува капацитетот на енергија, додека одржува стабилни електрични перформанси и практично одржување.
Куќиштето е изработено од челичен лим обложен со алуминиум-цинк, кој обезбедува одлична отпорност на корозија, механичка сила и способност за дисипација на топлина. Интегрираната структура за вентилација помага да се оптимизира протокот на воздух и да се одржи стабилна температура при континуирано работење.
Внатре во кутијата со отпорник е инсталиран приклучен блок со висока струја за да се поедностават надворешните електрични врски. Вградениот прекинувач за заштита на температурата автоматски го исклучува колото кога внатрешната температура ја надминува претходно поставената безбедносна граница, спречувајќи оштетување од прегревање.
Според барањата на клиентите, DUFEW може да обезбеди опционални вентилатори за ладење, независна контрола на групата отпорници и приспособени нивоа на заштита. Производот е дизајниран според стандардот GB-5792 и е погоден за тешки индустриски средини.
Пример: CRB 10KW 13.6R J
| Код | Опис |
|---|---|
| CRB | Кутија со брановидни отпорници / Кутија со отпорник за сопирање |
| 10 KW | Номинална моќност |
| 13,6R | Оценет отпор |
| J | Толеранција на отпор (K=10%, J=5%, H=3%) |
| Параметар | Спецификација |
|---|---|
| Опсег на моќност | 1KW-30KW |
| Работен напон | ≤1200V |
| Опсег на отпор | 0,01Ω---1KΩ |
| Толеранција на отпор | ±3/±5/±10 |
| Одделение за заштита | IP20/IP23 |
| Температурен коефициент | ≤300 ppm/℃ |
| Одделение за задржување на пламен | UL 94V-2 |
| Стандардна усогласеност | GB-5792 |
DUFEW обезбедува приспособени решенија за кутии со брановидни отпорници засновани на различни индустриски работни услови. Клиентите можат да изберат соодветни оценки за моќност, вредности на отпор, методи на ладење, нивоа на заштита и конфигурации на внатрешните кола според нивните системски барања.
Модуларниот дизајн овозможува повеќе единици на отпорници да се комбинираат во различни нивоа на моќност, што го прави производот погоден за апликации со висока енергија на сопирање, често забрзување и забавување и континуирана работа.
Опциите за приспособување вклучуваат:
- Прилагодена номинална моќност
- Прилагодена вредност на отпорот
- Дизајн на коло со отпорници со повеќе групи
- Дополнителна инсталација на вентилаторот за ладење
- Прилагодена структура на куќиште
- OEM производство според цртежите на клиентите
Кутијата со брановидни отпорници ја апсорбира регенеративната енергија генерирана за време на забавувањето на моторот и помага да се спречат дефекти при пренапон на DC автобусот.
Дизајниран за чести операции на сопирање во кранови, опрема за дигање и системи за ракување со материјали.
Обезбедува стабилни перформанси на сопирање за мотори со висока моќност кои работат под услови на континуирано оптоварување.
Погоден за системи на лифтови кои бараат често забрзување, забавување и контрола на потрошувачката на енергија.
Се користи како сигурна компонента за оптоварување со висока моќност за електрично тестирање и апликации за дисипација на енергија.
Кутијата со брановидни отпорници DUFEW усвојува модуларна внатрешна структура на отпорник. Повеќекратните елементи на отпорниците се поделени во независни групи и поврзани преку посебни кола, што овозможува полесно одржување и намалување на трошоците за замена.
Кога една група на отпорници не успее, техничарите треба само да го заменат оштетениот модул наместо да ја заменат целата кутија со отпорници. Овој дизајн значително ја подобрува достапноста на опремата и ги намалува трошоците за долгорочно одржување.
Елементите на внатрешниот отпорник се поделени во посебни кола. Еден оштетен дел може да се замени независно без да влијае на работата на другите групи на отпорници.
Предно монтираниот приклучен блок со висока струја обезбедува централизирано и организирано ожичување. Големите кабли за напојување може лесно да се поврзат и исклучат за време на инсталацијата, проверката и одржувањето.
Стандардниот прекинувач за заштита на температурата автоматски го исклучува колото кога ќе се појават ненормални температурни услови, спречувајќи оштетување на отпорникот предизвикано од прегревање при работа без надзор.
Кутијата со брановидни отпорници DUFEW е специјално дизајнирана за тешка опрема која бара често сопирање, висока апсорпција на енергија и долга континуирана работа.
Погоден е за индустриски апликации како што се валавници, пристанишни кранови и тешки лифтови, каде отпорниците за сопирање треба да издржат повторени циклуси на празнење на енергија.
Погоден за опрема со чести услови за повратна енергија, вклучувајќи валани, пристанишни машини и лифтови со тешки товари. Цикличниот работен век може да надмине 9000 часа под одредени работни услови.
За апликации со голема моќност или средини со висока температура, може да се инсталираат вентилатори за ладење за да се подобри ефикасноста на дисипација на топлина и да се одржи стабилна работа.
Униформните димензии на куќиштето овозможуваат паралелно инсталирање на повеќе кутии со отпорници, обезбедувајќи уредно решение за распоред за големи системи за тестирање и целосна опрема за електрична контрола.
Елементот на отпорот е произведен од константан или ленти од легура на никел-хром формирани во брановидна структура. Овој дизајн ја намалува паразитската индуктивност и ги подобрува перформансите на одговорот, што го прави погоден за високофреквентно пулсно сопирање и тешки индустриски апликации.
Зголемената површина на брановидната лента ја подобрува ефикасноста на дисипација на топлина, додека одржува температурен коефициент од ≤300 ppm/℃ за стабилни отпорни перформанси за време на работата.
Главните предности вклучуваат карактеристики со ниска индуктивност, одлична термичка стабилност, ефикасно дисипација на топлина и сигурни перформанси при чести услови на оптоварување со импулси.
Куќиштето е изработено од челичен лим обложен со алуминиум-цинк, обезбедувајќи силна отпорност на корозија и заштита од оксидација за индустриски средини. Прецизното свиткување, процесите на заварување и оптимизираните вентилациони канали ја подобруваат и структурната цврстина и ефикасноста на протокот на воздух.
Главните предности вклучуваат отпорност на корозија, механичка издржливост, подобрено термичко управување и приспособливост на тешки работни услови.
Високотемпературните керамички или мика потпори се користат за прицврстување на брановидните елементи на отпорот додека обезбедуваат електрична изолација помеѓу грејните компоненти и куќиштето. Структурата на изолација одржува сигурни перформанси при термички услови до 350℃.
Главните предности вклучуваат отпорност на висока температура, стабилна електрична изолација, зголемена безбедност и долг работен век при континуиран термички стрес.
Кутијата со отпорник усвојува конструкција на терминал од бакарна собирница со висока струја дизајнирана за сигурно поврзување во апликации со висока моќност. Дизајнот на жици со повеќе кола помага да се организираат каблите, да се намали производството на топлина и да се подобри електричната стабилност.
Главните предности вклучуваат способност за носење висока струја, удобна инсталација, стабилно електрично поврзување и соодветност за големи енергетски системи.
Изборните конфигурации вклучуваат прекинувачи за заштита од температура и аксијални вентилатори за ладење. Температурниот прекинувач обезбедува дополнителна безбедност со исклучување на колото кога се појавуваат ненормални температурни услови, додека принудното ладење на воздухот помага да се намали порастот на температурата и да се подобри способноста за континуирано работење во затворените инсталации.
| Електрични перформанси | Услови за тестирање | Изведба |
|---|---|---|
| Диелектрична јачина | 2500VAC/50Hz/60S | Струја на истекување ≤10mA |
| Отпорност на изолација | 1000 VDC | Отпор на изолација ≥100MΩ |
| Преоптоварување со кратко време | 10 пати номинална моќност за 5S | Нема видливи оштетувања |
| Долгорочен век на оптоварување | Циклична работа (празнење 10S, интервал 90S) | Повеќе од 9000 ч |
| Влажна топлина во стабилна состојба | 40℃±2/90%-95% RH/100h | △R≤± (1%R+0,05Ω) |
| Брза промена на температурата | -55℃, 55℃, 155℃ секој по 15 минути, 5 циклуси | △R≤± (2%R+0,05Ω) |
| Отпорност на топлина | 350 ℃/2 ч | Без очигледна промена на бојата или оштетување |
| Температурен коефициент | Споредба помеѓу номиналниот отпор на оптоварување и статичкиот отпор | Помалку од 300 ppm/℃ |
| Отпорност на пламен | 10 пати номинална моќност за 5 минути | Црвен сјај, но без пламен |
| Механички перформанси | Услови за тестирање | Изведба |
|---|---|---|
| Јачина на терминалот | 45N/30S | Без олабавување или видливи оштетувања |
| Отпорност на вибрации | 5-200Hz, 1g, 98m/S² | Нема видливи структурни оштетувања |
| Отпорност на топлина при лемење | Оловен терминал потопен во лемење 350±5℃ за 3S | △R≤±(1%R+0,05Ω） Нема видливи надворешни оштетувања, јасна ознака |
| Лемење | Терминал потопен во лемење 235±5℃ за 5S | Покриеност со лемење на завршна површина ≥95% |
Изборот на соодветно решение за отпорник за сопирање е важно за подобрување на стабилноста, безбедноста и ефикасноста на одржувањето на системот. Во споредба со поединечни алуминиумски отпорници, тубуларни отпорници или самостојни елементи на отпорници, DUFEW обезбедува поинтегриран дизајн со подобрена заштита, термичко управување и полесна инсталација за индустриска моќност.
| Споредбена димензија | Кутија со брановидни отпорници | Традиционално единечно алуминиумско куќиште / тубуларен / независен отпорник |
|---|---|---|
| Способност за ракување со енергија | Повеќекратни брановидни отпорни елементи може да се комбинираат преку сериски и паралелни кола, овозможувајќи едно куќиште да постигне моќност до 30 KW, притоа обезбедувајќи унифицирана заштита и управување со поврзувањето. | Индивидуалните отпорници обично имаат ограничена моќност. За повеќе единици е потребна дополнителна комбинација, жици и заштитни структури, со што се зголемува сложеноста на инсталацијата. |
| Високофреквентни перформанси | Структурата на лентата од брановидна легура обезбедува карактеристики со ниска индуктивност, помагајќи да се намалат скоковите на напонот, електромагнетните пречки и нестабилноста за време на операциите на високофреквентно сопирање. | Традиционалните конструкции на отпорници може да генерираат поголема паразитска индуктивност, што може да влијае на перформансите во апликации со брзо префрлување или услови на пулсовно сопирање. |
| Заштита и безбедност | Интегрираната метална обвивка ги штити внатрешните грејни елементи од прашина, влага и случајен контакт. Оценките за заштита може да се прилагодат според барањата на апликацијата. | Изложените елементи на отпорот обезбедуваат ограничена заштита на животната средина и може да бараат дополнителни безбедносни капаци или заштитни компоненти. |
| Термички менаџмент | Внатрешната структура на протокот на воздух и оптимизираниот распоред на отпорниците ја подобруваат дистрибуцијата на топлина и ја намалуваат локалната акумулација на температурата при континуирано работење. | Повеќе независни отпорници инсталирани заедно може да немаат ефективна организација на протокот на воздух, што го зголемува ризикот од нерамномерно загревање и забрзано стареење. |
| Погодност за одржување | Модуларната внатрешна структура овозможува полесна проверка и замена. Интегрираните терминали и компонентите за заштита од температура ги поедноставуваат процедурите за одржување. | Посебните инсталации на отпорници обично бараат покомплицирани процеси на ожичување и замена на компоненти без централизирана заштита и мониторинг. |
О: Ова решение е соодветно кога апликацијата бара поголем капацитет на енергија, интегрирана заштита на куќиштето или поудобно одржување отколку што може да обезбеди еден отпорник. Најчесто се применува во системи за погон со променлива фреквенција, кранови, лифтови, валани мелници и друга индустриска опрема со чести барања за сопирање.
О: Вградениот прекинувач за заштита на температурата постојано ја следи работната температура. Кога температурата ја надминува претходно поставената безбедносна граница, заштитниот уред го исклучува колото за да ги намали ризиците од прегревање и да го заштити системот на отпорници.
О: Да. За апликации кои вклучуваат голема излезна моќност, чести циклуси на сопирање или ограничени услови на вентилација, може да се инсталира опционален систем на вентилатор за ладење за да се подобри дисипацијата на топлина и да се одржи стабилна работа.
О: Да. Елементите на внатрешниот отпорник може да се конфигурираат во повеќе независни групи според барањата на апликацијата. Ова овозможува флексибилно прилагодување на оптоварувањето, полесна изолација на дефекти и подобрена доверливост на системот.
О: Стандардните конфигурации поддржуваат оценки за моќност од 1KW до 30KW. За апликации кои бараат различни нивоа на моќност, DUFEW може да развие приспособени решенија врз основа на работните услови и техничките спецификации.
О: Вредностите на отпорот може да се прилагодат според барањата на системот. Стандардните опции вклучуваат различни опсези на отпор и толеранции од ±3%, ±5% и ±10%, во зависност од електричната примена.
О: Широко се користи во апликациите за индустриски погон и контрола на енергијата, вклучувајќи погони со променлива фреквенција, кранови, пристанишни машини, лифтови, валани мелници, опрема за автоматизација и системи за електрични тестирања. Посебно е погоден за апликации кои бараат повеќекратно сопирање, дисипација на енергија и стабилни термички перформанси.
О: Да. DUFEW поддржува приспособени дизајни во согласност со барањата на клиентите, вклучувајќи рејтинг на моќност, вредност на отпор, структура на куќиштето, ниво на заштита, метод на ладење и конфигурација на внатрешно коло. Клиентите можат да обезбедат детали за апликацијата или технички цртежи, а инженерите на DUFEW ќе развијат соодветно решение засновано на реалните работни услови.
