Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

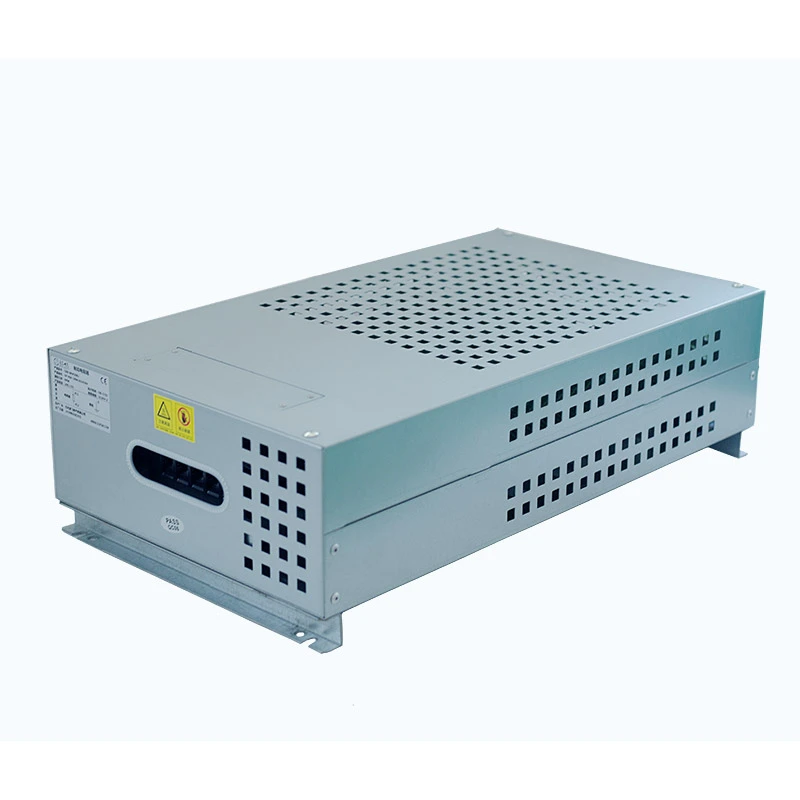

Inverter Braking Resistor Box е наменска компонента за сопирање што се користи во моторни системи управувани од инвертер. Кога моторот забавува со големо инерциско оптоварување, регенеративната енергија се враќа на DC врската на инвертерот, предизвикувајќи зголемување на напонот на магистралата. Овој производ ја троши вишокот енергија преку елементите на отпорот за да одржува стабилна работа на инвертерот.
Внатрешната структура се состои од повеќе брановидни елементи на отпорници распоредени според потребниот отпор и оценки за моќност. Склопот на отпорник е инсталиран во заштитно челично куќиште обложено со алуминиум-цинк со интегрирани терминални блокови и прекинувачи за заштита од температура.
Дизајнот на куќиштето поддржува надворешно монтирање покрај кабинетот на инвертерот, помагајќи да се заштеди простор во внатрешноста на кабинетот додека се одржува ефективна дисипација на топлина и електрична безбедност.
Отпорот и конфигурацијата на моќноста се дизајнирани според вообичаените барања за сопирање со инвертер. Ова го поедноставува изборот и помага да се намали рачната пресметка за време на системската интеграција.
Куќиштето има дизајн на странична вентилација што го насочува топлиот воздух подалеку од кабинетот на инвертерот, намалувајќи ја секундарната акумулација на топлина околу погонските компоненти.
Внатрешниот распоред обезбедува доволно изолационо растојание помеѓу елементите на отпорот и куќиштето, поддржувајќи стабилна работа при DC напон на магистралата до 1200V.
Посебната монтажна основа овозможува инсталирање на страничните или на дното на кабинетите на инвертерот без да зафаќа вреден внатрешен електричен простор на кабинетот.
- Дизајниран специјално за VFD регенеративни системи за сопирање
- Ја претвора вишокот енергија на сопирање во топлина за да спречи аларми за пренапон на DC автобус
- Комбинацијата на брановидни отпорници поддржува моќност до 30 kW
- Вградениот прекинувач за температура ја подобрува безбедноста при работа
- Куќиштето обложено со алуминиум-цинк обезбедува отпорност на корозија и механичка заштита
- Погоден за често забрзување, забавување и услови за итно запирање
Електричниот брановиден отпорник Dufew е дизајниран за индустриски погонски системи кои бараат сигурна дисипација на енергија при сопирање, забавување и динамичка контрола на оптоварувањето. Неговата флексибилна конфигурација го прави погоден за различни тешки апликации, вклучувајќи:
Кабинетот со отпорници помага во управувањето со регенеративната енергија генерирана за време на честите операции на подигнување и спуштање, подобрување на стабилноста на системот во лифтови, кула кранови, дигалки, макари и платформи за подигање.
За опрема со чести циклуси на забрзување и забавување, како што се транспортери на ленти, рекламатори и тешки транспортни системи, решението обезбедува стабилни перформанси на сопирање и поддржува континуирано индустриско работење.
Кабинетот е погоден за индустриски машини за кои е потребна прецизна контрола на моторот и апсорпција на енергија, вклучително и валани мелници, центрифуги, машини за обликување со инјектирање, машини за цртање жици и машини за текстил.
Исто така, може да се интегрира во опремата за тестирање на перформансите на инвертерот и системите за тестирање на серво погон за да обезбеди контролирано оптоварување на отпорот за проценка на електричните перформанси и доверливоста на системот.
| Параметар | Спецификација |
|---|---|
| Опсег на моќност | 1kW-30kW |
| Работен напон | ≤1200V |
| Опсег на отпор | 0,01Ω-1kΩ |
| Толеранција на отпор | ±3% / ±5% / ±10% |
| Одделение за заштита | IP20 / IP23 |
| Температурен коефициент | ≤300 ppm/℃ |
| Одделение за задржување на пламен | UL94V-2 |
| Стандарден | GB-5792 |
Пример: CRB 10KW 13.6R J
| Код | Опис |
|---|---|
| CRB | Кутија со отпорник за сопирање |
| 10 KW | Номинална моќност |
| 13,6R | Оценет отпор |
| J | Толеранција на отпор (K=10%, J=5%, H=3%) |
| Ставка за изведба | Тест состојба | Изведба |
|---|---|---|
| Диелектрична јачина | 2500VAC/50Hz/60S | Струја на истекување ≤10mA |
| Отпорност на изолација | 1000 VDC | ≥100MΩ |
| Преоптоварување со кратко време | 10 пати номинална моќност 5S | Нема видливи оштетувања |
| Долгорочен век на оптоварување | 10S празнење / 90S интервал на велосипед | > 9000 ч |
| Тест на влажна топлина | 40℃±2℃ / 90%-95% RH / 100 ч | △R≤±(1%R+0,05Ω) |
| Температурен велосипедизам | -55℃, 55℃, 155℃ велосипедизам | △R≤±(2%R+0,05Ω) |
| Отпорност на топлина | 350 ℃/2 ч | Без промена на бојата или оштетување |
| Температурен коефициент | Номинална состојба на оптоварување | <300 ppm/℃ |
| Тест со пламен | 10 пати номинална моќност 5 мин | Црвено греење без пламен |
| Ставка за изведба | Тест состојба | Изведба |
|---|---|---|
| Јачина на терминалот | 45N/30S | Без лабавост или оштетување |
| Отпорност на вибрации | 5-200Hz, 1g, 98m/S² | Без структурни оштетувања |
| Отпорност на топлина при лемење | 350±5℃ / 3S | △R≤±(1%R+0,05Ω) |
| Лемење | 235±5℃ / 5S | Покриеност со лемење > 95% |
За време на брзото забавување или итно сопирање, овој производ обезбедува ефективна патека за дисипација на енергија за да помогне во одржувањето на стабилноста на DC автобусот на инверторот.
Структурата на отпорот е дизајнирана за повторени услови за апсорпција на енергија кои вообичаено се среќаваат во опремата за подигнување, транспортерите и системите за индустриска автоматизација.
Структурата за надворешна монтажа ги намалува барањата за простор во кабинетот и ја поедноставува инсталацијата на системот.
| Ставка за споредба | Кутија со отпорник за сопирање со инвертер | Кутија со општо оптоварување отпорник |
|---|---|---|
| Главна цел | Дизајниран за сопирање со инвертер и контрола на напонот на DC автобус | Општи апликации оптоварување отпор |
| Избор на параметри | Одговара со барањата на единицата за сопирање со инвертер | Потребна е дополнителна пресметка на отпорот |
| Дизајн за ладење | Страничниот издув го спречува влегувањето на топол воздух во кабинетот на инвертерот | Стандардниот проток на воздух може да влијае на околната опрема |
| Инсталација | Поддржува надворешна монтажа на кабинетот на инвертерот | Обично бара посебен простор за инсталација |
| Работна состојба | Оптимизиран за периодично регенеративно сопирање | Главно се користи за општо оптоварување или тестирање |
Dufew Electric применува стандардизирани производствени процедури од склопување на отпорници и изработка на куќиште до тестирање на електрични перформанси.
Контролата на квалитетот вклучува:
- Увид на дојдовен материјал
- Проверка на вредноста на отпорот
- Тестирање на изолација
- Тестирање на термичка заштита
- Финална проверка на производот
Секоја кутија со отпорник е професионално спакувана според големината на производот и барањата за транспорт.
Процесот на пакување вклучува:
- Фиксирање на заштита на производот
- Пакување отпорно на влага
- Подготовка за извозна пратка
- Управување со сериски нарачки
Изборот на соодветна кутија со отпорник за сопирање со инвертер бара сеопфатна проценка на параметрите на инвертерот, карактеристиките на моторот, условите за сопирање и околината за инсталација. Правилната конфигурација помага ефикасно да се троши регенеративната енергија, да се спречи пренапон на DC собирницата и да се подобри долгорочната доверливост на VFD системите.
Номинацијата на моќноста на кутијата со отпорник треба да се избере според капацитетот на инвертерот и условите за работа на моторот. Апликациите со поголема моќност на моторот, поголема инерција на оптоварување или чести циклуси на сопирање генерално бараат посилна способност за апсорпција на енергија.
Клучните фактори за избор ја вклучуваат номиналната моќност на инверторот, моќноста на моторот, инерцијата на оптоварувањето, потребниот вртежен момент на сопирање и фреквенцијата на сопирање.
Работниот напон на отпорникот мора да одговара на напонот на DC магистралата на инверторот за да се обезбеди безбедно и стабилно работење. Различни погонски системи може да бараат различни конфигурации на напон, како што се системи со инвертер од класа 400V, индустриски погони од 690V или високонапонски DC апликации до 1200V.
Решенијата на отпорници за сопирање Dufew се дизајнирани да поддржуваат стабилно работење под различни услови на напон на DC магистралата во согласност со барањата за примена.
Вредноста на отпорот директно влијае на перформансите на сопирањето. Пониската вредност на отпорот може да обезбеди посилна сила на сопирање, но резултира со поголем проток на струја, додека повисоката вредност на отпорот го намалува тековниот стрес, но може да го зголеми времето на сопирање.
Соодветната конфигурација на отпорот треба да се одреди според спецификациите на единицата за сопирање на инвертерот, дозволената струја на сопирање, потребното време на запирање и карактеристиките на инерција на оптоварување.
Различни индустриски апликации генерираат различни нивоа на регенеративна енергија, така што кутијата со отпор мора да се избере според вистинскиот циклус на сопирање и работните услови.
| Апликација | Работна состојба | Избор Фокус |
|---|---|---|
| Лифт | Чести циклуси на забрзување и запирање | Висока сигурност и способност за повеќекратно сопирање |
| Крејн и дигалка | Операции за кревање и спуштање тешки | Висок капацитет за преоптоварување и стабилни перформанси |
| Транспортен систем | Долго континуирано работење | Стабилно термичко управување |
| Центрифуга | Барања за брзо забавување | Способност за брза апсорпција на енергија |
| Индустриски машини | Услови за периодично сопирање | Правилен избор на моќност и отпор |
Околината за инсталација влијае на структурата на кабинетот, дизајнот на вентилација и термичките перформанси. Пред изборот, клиентите треба да го земат предвид достапниот простор за монтирање, методот на инсталација, температурата на околината и условите за проток на воздух.
Кутиите со отпорници за сопирање Dufew усвојуваат практични структури за инсталација и оптимизирани дизајни за вентилација, овозможувајќи интеграција со кабинетите на инвертерот додека одржуваат ефективна дисипација на топлина.
Стандардните кутии со отпорници можеби не секогаш задоволуваат специфични индустриски барања. Dufew обезбедува приспособени конфигурации врз основа на вредноста на отпорот, номиналната моќност, работниот напон, димензиите на куќиштето, распоредот на терминалите и барањата за заштита.
Со професионална производствена способност, Dufew Electric поддржува OEM и приспособени решенија за отпорници за сопирање за различни системи на инвертер и индустриски апликации.
Кутиите со отпорници за сопирање Dufew може да се поклопат со различни инвертерски системи од различни производители. Клиентите можат да дадат информации за моделот на инвертерот, а Dufew ќе препорача соодветна конфигурација на отпор и моќност.
За прилагодување, клиентите треба да обезбедат модел на инвертер, моќност на моторот, работен напон, вредност на отпорот, работен циклус на сопирање и барања за инсталација. Dufew може да дизајнира соодветно решение за кутија со отпорници според овие параметри.
Да. Dufew обезбедува приспособени кутии со отпорници за сопирање со прилагодливи вредности на отпор, оценки за моќност, дизајни на куќишта, конфигурации на терминали и опции за заштита за да се исполнат различни индустриски апликации.
Работниот век главно е под влијание на фреквенцијата на сопирање, условите за преоптоварување, работната температура, перформансите на ладењето и околината за инсталација. Правилниот избор и управувањето со топлината може да ја подобрат долгорочната сигурност.
Да. Кутиите со отпорници за сопирање Dufew се дизајнирани за апликации кои бараат повеќекратно забрзување и забавување, како што се лифтови, кранови, транспортери и опрема за индустриска автоматизација. Оценката за моќност треба да се избере според циклусот на сопирање.
Се препорачува редовна проверка за да се проверат условите за вентилација, приклучоците на терминалите, акумулацијата на прашина и знаците на прегревање. Правилното одржување помага да се обезбедат стабилни перформанси и подолг работен век.
Кутиите со отпорници за сопирање Dufew имаат заштитни куќишта и сигурни структури за индустриски апликации. Достапни се приспособени решенија за заштита за средини со висока влажност, прашина или посебни работни услови.
Dufew е специјализиран за дизајн и производство на индустриски отпорници, обезбедувајќи приспособени решенија за отпорници за сопирање, строга проверка на квалитетот и сигурна поддршка за производителите на инвертери, производители на опрема и компании за автоматизација.
Ви треба решение за отпорник за сопирање за лифтови, кранови, индустриски погони или опрема за автоматизација?
Обезбедете ги барањата за вашиот модел на инвертер, моќност на моторот, DC напон на автобусот и сопирање. Dufew ќе препорача соодветна кутија со отпорник за сопирање VFD и ќе обезбеди техничка поддршка за вашиот проект.
Побарајте понуда денес за приспособени вредности на отпор, оценки за моќност и дизајни на куќиште.
