Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

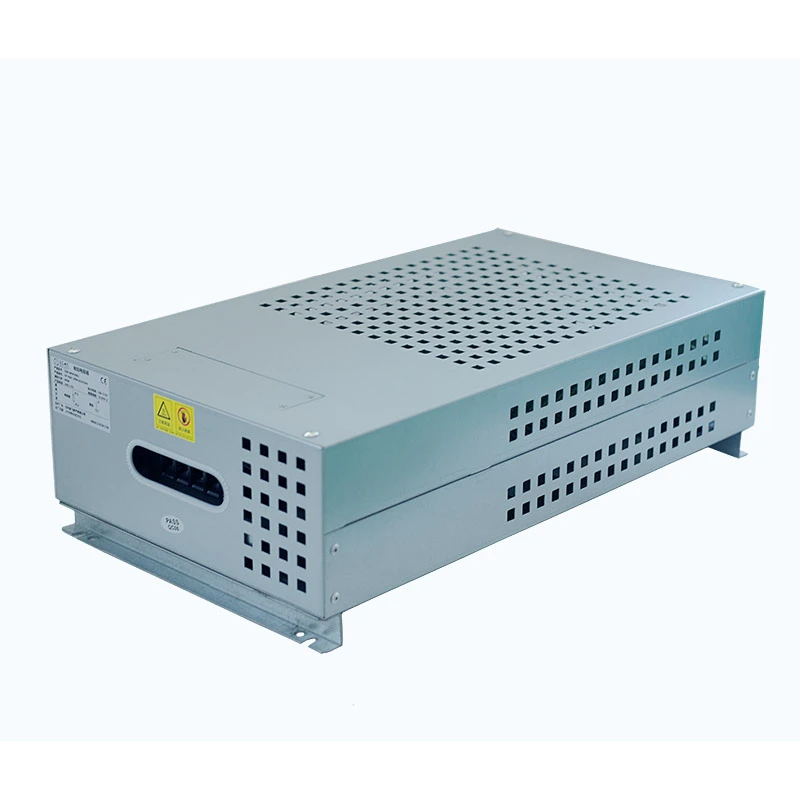

Кутија со отпорник за оптоварување е електричен уред за тестирање што користи елементи на отпорници за да ги симулира вистинските услови за потрошувачка на енергија на електричната опрема. Со претворање на електричната енергија во контролирана топлина за време на работата, им овозможува на инженерите да ја проценат излезната стабилност, капацитетот на оптоварување, одговорот на преоптоварување, заштитните функции и долгорочната оперативна сигурност.
За разлика од решенијата за отпорници за сопирање кои главно се дизајнирани да ја апсорбираат регенеративната енергија од забавувањето на моторот, кутијата со отпорник на оптоварување функционира како контролирано тест оптоварување за проверка на перформансите на изворите на енергија и опремата за конверзија на моќност.
Склопот на внатрешниот отпорник се состои од повеќе брановидни елементи на отпорници распоредени преку сериски и паралелни врски за да се постигнат различни конфигурации на оптоварување. Независните делови за оптоварување им овозможуваат на корисниците да ги приспособат условите за тестирање со префрлување на различни групи на отпорници без промена на целокупната структура на хардверот.
Работниот процес може да се опише како:
Излез на опрема за напојување → Влез на кутијата со отпорник на оптоварување → Потрошувачка на оптоварување на отпорник → Евалуација на податоци за перформансите
Куќиштето е произведено со челичен лим обложен со алуминиум-цинк, обезбедувајќи механичка заштита, ефикасна дисипација на топлина, отпорност на корозија и удобна инсталација. Наменскиот терминален блок е интегриран за надворешно електрично поврзување, додека опционалното принудно воздушно ладење е достапно за апликации кои бараат континуирано работење со висока моќност.
| Параметар | Спецификација |
|---|---|
| Опсег на моќност | 1KW-30KW |
| Работен напон | ≤1200V |
| Опсег на отпор | 0,01Ω---1KΩ |
| Толеранција на отпор | ±3/±5/±10 |
| Одделение за заштита | IP20/IP23 |
| Температурен коефициент | ≤300 ppm/℃ |
| Одделение за задржување на пламен | UL 94V-2 |
| Стандардна усогласеност | GB-5792 |
Опремата обезбедува контролирани услови за оптоварување за проверка на номиналната излезна способност на UPS-от, одговорот на преоптоварување, стабилноста на напонот и долготрајните работни перформанси. Со примена на различни нивоа на оптоварување, инженерите можат да го оценат однесувањето на UPS-от под услови кои поблиску ги претставуваат реалните работни барања.
Како вештачко електрично оптоварување, опремата може да се користи за да се потврди капацитетот на генераторот пред пуштање во работа или за време на планираното одржување. Вообичаените апликации вклучуваат тестирање на дизел генератор, проверка на резервниот енергетски систем и фабричко прифаќање тестирање, помагајќи да се потврдат перформансите на излезот под дефинирани услови на оптоварување.
Контролираното отпорно оптоварување им овозможува на инженерите да ја проценат способноста на излезната струја, термичките перформанси, заштитните функции и долгорочната оперативна сигурност на инвертерите и напојувањето. Прилагодливите услови на оптоварување исто така поддржуваат тестирање во различни фази од работењето на опремата.
Системот обезбедува контролирано оптоварување на празнење за батериски системи, опрема за PCS и системи за управување со енергија, што им овозможува на инженерите да ги проценат перформансите на празнење и оперативната стабилност под одредени електрични услови.
Внатрешните кола се поделени во повеќе независни групи на оптоварување, што овозможува прогресивно прилагодување на моќноста според потребниот тест профил. Оваа конфигурација поддржува флексибилни комбинации на оптоварување, повторливи услови за тестирање и полесна изолација на дефекти кога поединечните делови бараат проверка.
Системот може да репродуцира различни услови на оптоварување, од работа со лесно оптоварување до тестирање со целосно оптоварување и краткорочно преоптоварување, овозможувајќи им на инженерите да ги проценат перформансите на опремата во поширок опсег на работа.
| Тест состојба | Цел |
|---|---|
| Лесно оптоварување | Потврдете ја работата со мала моќност |
| Половина оптоварување | Проверете ги перформансите на средно оптоварување |
| Целосно оптоварување | Потврдете го номиналниот капацитет |
| Преоптоварување | Оценете ја способноста за заштита |
Интегрираната структура на терминалот може да се конфигурира и за апликации за тестирање на наизменична струја и за еднонасочна струја, обезбедувајќи поголема флексибилност при тестирање на различни типови на опрема за напојување. Со максимален работен напон од 1200V, системот може да прифати низа барања за тестирање на индустриска моќност без да бара промени во основната структура на отпорот.
Пред инсталацијата, изберете го соодветниот рејтинг на моќност, вредноста на отпорот и степенот на заштита според излезната моќност на тестираната опрема, потребните услови за тестирање и околината за инсталација. Правилното усогласување на спецификациите е од суштинско значење за безбедно дисипација на енергија за време на тестирањето.
Проверете го куќиштето, терминалните блокови и системот за ладење пред инсталацијата за да потврдите дека опремата е недопрена и подготвена за работа. Секое видливо оштетување или абнормалност треба да се реши пред електричното поврзување.
Инсталирајте ја опремата на добро проветрено место со доволно простор за дисипација на топлина. Областа за инсталација треба да се чува подалеку од запаливи материјали, услови за ограничен проток на воздух и прекумерна влажност што може да влијае на безбедното работење.
Користете ги дупките за монтирање предвидени на куќиштето за безбедно да го инсталирате уредот на подот или на одредената платформа за тестирање. Структурата за монтирање треба да одговара на тежината на опремата и работните услови.
Поврзете ги излезните терминали на тестираната опрема со влезните терминали за оптоварување според доставениот дијаграм за поврзување. За апликации со DC, поларитетот мора да се потврди, додека сите приклучоци на терминалите треба да бидат правилно затегнати и поврзани со кабли соодветни за очекуваната струја.
Откако ќе го потврдите целосното електрично поврзување, започнете со тестирање на ниско ниво на оптоварување и постепено зголемувајте ги активните делови за оптоварување според процедурата за тестирање. За време на работата, следете ја температурата на отпорникот и другите релевантни работни услови за да се осигурате дека опремата останува во наведениот опсег.
Dufew Load Resistor Box е дизајнирана за долготрајно електрично тестирање и се подложува на проверка на електричните и механичките перформанси пред испораката. Тестирањето се фокусира на карактеристиките на отпорот, електричната безбедност, механичкиот интегритет и стабилното работење под различни услови на оптоварување, помагајќи да се обезбедат сигурни перформанси во индустриски средини за тестирање.
| Електрични карактеристики | Услови за тестирање | Изведба |
|---|---|---|
| Диелектрична јачина | 2500VAC/50Hz/60S | Струја на истекување ≤10mA |
| Отпорност на изолација | 1000 VDC | Отпор на изолација ≥100MΩ |
| Преоптоварување со кратко време | 10 пати номинална моќност 5S | Нема видливи оштетувања |
| Долгорочен век на оптоварување | Циклична работа (празнење 10S, интервал 90S) | Повеќе од 9000 ч |
| Влажна топлина во стабилна состојба | 40℃±2/90%-95% RH/100h | △R≤± (1%R+0,05Ω) |
| Брза промена на температурата | -55℃, 55℃, 155℃ секој по 15 минути, 5 циклуси | △R≤± (2%R+0,05Ω) |
| Отпорност на топлина | 350 ℃/2 ч | Без очигледна промена на бојата или оштетување |
| Температурен коефициент | Споредба помеѓу отпорот при номинално оптоварување и статичкиот отпор | Помалку од 300 ppm/℃ |
| Отпорност на пламен | 10 пати номинална моќност за 5 минути | Црвен сјај, но без пламен |
Структурата на куќиштето е дизајнирана да издржи транспорт, инсталација и индустриски работни средини. Механичките тестови гарантираат дека терминалниот систем и структурата на куќиштето ја одржуваат доверливоста при долготрајна употреба.
| Механички карактеристики | Услови за тестирање | Изведба |
|---|---|---|
| Јачина на терминалот | 45N/30S | Без олабавување или видливи оштетувања |
| Отпорност на вибрации | 5-200Hz,1g,98m/S² | Нема видливи структурни оштетувања |
| Отпорност на топлина при лемење | Оловен терминал потопен во лемење 350±5℃ за 3S | △R≤±(1%R+0,05Ω） Нема видливи надворешни оштетувања, јасна ознака |
| Лемење | Терминал потопен во лемење 235±5℃ за 5S | Покриеност со лемење на завршната површина ≥95% |
Различни барања за тестирање бараат различни услови на оптоварување. Внатрешните групи на отпорници може да се конфигурираат во повеќе независни делови, овозможувајќи им на корисниците да го прилагодат применетиот товар според реалните процедури за тестирање.
Вообичаените конфигурации вклучуваат:
| Режим на вчитување | Цел на тестирање |
|---|---|
| Ниско оптоварување | Потврдете ги перформансите на стартувањето и работата со мала моќност |
| Средно оптоварување | Оценете ја способноста за делумен излез |
| Целосно оптоварување | Потврдете ги перформансите на номиналната моќност |
| Преоптоварување Оптоварување | Проверете го одговорот на заштитата и стабилноста на системот |
Овој пресечен дизајн им овозможува на инженерите да вршат повеќе тестови со една единица наместо да подготвуваат неколку уреди за оптоварување со фиксна вредност.
За тестирање на производството, лабораториска верификација и евалуација на доверливоста на опремата, опремата за оптоварување често треба да работи под континуирани и тешки услови. Dufew Load Resistor Box е дизајнирана со стабилни перформанси на отпор, оптимизирана структура за дисипација на топлина, независно групирање на отпорници и опционално принудно воздушно ладење за поддршка на долгорочно тестирање со висока моќност.
Овој дизајн го прави погоден за апликации како што се фабрички тестови за стареење, проверка на перформансите на генераторот, евалуација на доверливоста на UPS-от и тестирање на напојувањето, каде што се потребни конзистентни услови на оптоварување.
Suzhou Dufew Electrical Co., Ltd. применува структурирани процедури за контрола на квалитетот во текот на производниот процес, опфаќајќи ја инспекцијата на материјалот, контролата на склопувањето и конечната верификација на перформансите. Секоја фаза е управувана за да се обезбеди електрична доверливост, механичка стабилност и постојани перформанси на производот.
Дојдовните материјали се проверуваат за да се потврди квалитетот на елементите на отпорот, материјалите за метални куќишта, компонентите на терминалот и материјалите за изолација пред производството.
За време на склопувањето, Dufew го контролира групирањето на отпорниците, сигурноста на електричното поврзување, растојанието на изолацијата и механичкото фиксирање за да се осигура дека готовиот производ ги исполнува техничките барања.
Пред испораката, секоја единица е подложена на сеопфатна верификација, вклучувајќи мерење на отпорот, тестирање на изолацијата, тестирање на диелектрична сила, структурна проверка и проверки на функционалните перформанси.
Suzhou Dufew Electrical Co., Ltd. е специјализирана за компоненти за енергетска електроника, вклучувајќи отпорници, системи за сопирање, реактори, трансформатори и филтри за напојување. Преку искуство во индустриска автоматизација, енергетски системи и апликации за електрична опрема, Dufew ги разбира практичните барања на доверливите опкружувања за тестирање.
Различни проекти за тестирање бараат различни електрични и механички конфигурации. Dufew обезбедува приспособени решенија според номиналната моќност, вредноста на отпорот, нивото на напон, чекорите на оптоварување, барањата за ладење, структурата на куќиштето и условите за инсталација, помагајќи им на клиентите да постигнат соодветни перформанси за тестирање за специфична опрема.
Dufew ги поддржува производителите на опрема, системските интегратори, електричните дистрибутери и индустриските корисници со инженерска помош, приспособено производство и стандардизирани процеси на производство. Овие способности помагаат да се обезбеди стабилно снабдување и сигурни електрични решенија за глобалните индустриски апликации.
Системот за тестирање на оптоварување бара не само доволен капацитет на енергија, туку и прецизна симулација на оптоварување, стабилно долгорочно работење и практично работење. Во споредба со фиксните единечни отпорници или конвенционалните решенија на отпорници за сопирање, Dufew Load Resistor Box обезбедува пофлексибилни функции за тестирање за верификација на енергетската опрема.
| Споредбена димензија | Кутија со отпорник за оптоварување | Традиционална кутија со единечен отпор / отпорник за сопирање |
|---|---|---|
| Главната цел на апликацијата | Дизајниран за тестирање на енергетска опрема, тестови за стареење и проверка на перформансите на UPS-от, генераторите, инвертерите и напојувањата. | Главно дизајниран за потрошувачка на енергија при сопирање на моторот или апликации со фиксен отпор. |
| Способност за прилагодување на оптоварувањето | Повеќекратните независни делови на отпорниците овозможуваат чекор-по-чекор префрлување на оптоварувањето за да се симулираат различни работни услови. | Обично обезбедува вредности на фиксен отпор со ограничена или без прилагодлива способност за оптоварување. |
| Тестирање на флексибилност | Поддржува симулација на мало оптоварување, половина оптоварување, целосно оптоварување и преоптоварување за сеопфатна проценка на опремата. | Главно се користи за една работна состојба и не може ефективно да симулира различни тест сценарија. |
| Компатибилност со AC/DC | Дизајниран со унифицирана терминална врска, што овозможува тестирање на опремата за напојување со наизменична и еднонасочна струја според барањата за конфигурација. | Многу решенија се дизајнирани за специфични DC автобуси или апликации за сопирање и имаат ограничена разновидност. |
| Работа со континуирано оптоварување | Оптимизираната структура на куќиштето и термичкиот дизајн поддржуваат долгорочно тестирање на оптоварување и работа на стареење. | Многу производи со отпорници за сопирање се фокусираат на краткотрајна апсорпција на енергија и може да доживеат поголем пораст на температурата при континуирано оптоварување. |
| Погодност за одржување | Независните кола за оптоварување ја поедноставуваат проверката и отстранувањето проблеми. За време на одржувањето може да се проверат одделни делови. | Поправените внатрешни структури го отежнуваат решавањето на проблеми и замената. |
Опремата за тестирање на оптоварување главно се користи за симулација на електрични оптоварувања и проверка на перформансите на енергетските системи, вклучувајќи го излезниот капацитет, стабилноста и одговорот на преоптоварување на генераторите, UPS-системите, инвертерите и напојувањата. Решенијата на отпорници за сопирање главно се применуваат во погонските системи на моторот за да ја апсорбираат регенеративната енергија за време на забавувањето и да го спречат пренапонот на DC автобусот.
Системот користи контрола на пресечно оптоварување, каде што внатрешните групи на отпорници се поделени на независни кола. Со префрлување на различни делови, корисниците можат да симулираат различни работни услови, вклучувајќи мало оптоварување, делумно оптоварување, номинално оптоварување и услови за преоптоварување. Оваа конфигурација ја подобрува флексибилноста и повторливоста на тестирањето.
Методот на ладење е избран според капацитетот на енергија, времетраењето на работата, околината за инсталација и барањата за дисипација на топлина. Стандардните конфигурации користат природен проток на воздух, додека принудното воздушно ладење може да се додаде за апликации кои бараат поголема излезна моќност или продолжено континуирано работење.
Да. Dufew Electric може да ги приспособи вредностите на отпорот, номиналната моќност, нивоата на напон, чекорите на оптоварување, методите за ладење, структурите на куќиштето и конфигурациите на терминалите според специфичните барања за тестирање.
Погоден е за верификација на перформансите, тестирање на одржување, тестови за стареење и лабораториска евалуација на генератори, UPS-системи, инвертери, напојувања со еднонасочна струја, полначи, опрема за конверзија на складирање енергија и други индустриски системи за напојување.
Да. Dufew Electric обезбедува инженерска поддршка врз основа на спецификациите на опремата на клиентите и барањата за тестирање, помагајќи да се дизајнираат соодветни конфигурации за различни капацитети на енергија, електрични услови и средини за инсталација.
