Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

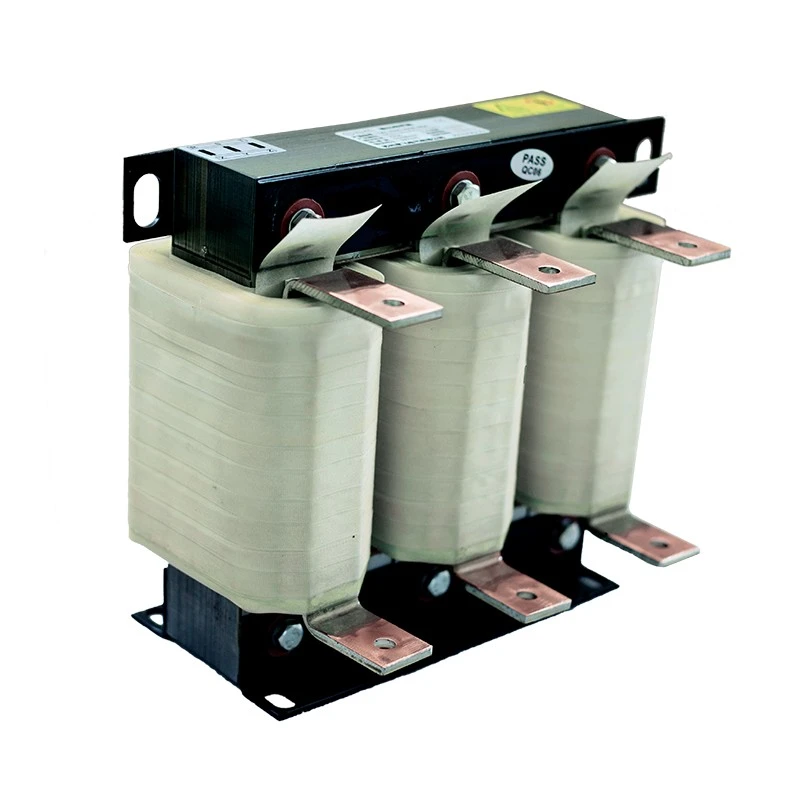

Dufew Electric AC Line Reactor е инсталиран помеѓу напојувањето со наизменична струја и влезните терминали VFD за да обезбеди контролирана импеданса, помагајќи да се стабилизира протокот на струја и да се подобри целокупната електрична средина.
Реакторот помага да се намали хармоничната струја генерирана од кола за исправувачи на VFD, да се ограничат ненадејните промени на струјата, да се заштитат влезните компоненти на инвертерот и да се подобри севкупната доверливост на електроенергетскиот систем.
Современите погони со променлива фреквенција (VFD) користат технологија за префрлување со голема брзина за да ја контролираат брзината на моторот и да ја подобрат енергетската ефикасност. Меѓутоа, процесот на префрлување и нелинеарните влезни карактеристики може да доведат до електрични пречки во електроенергетскиот систем.
Без соодветна влезна заштита, VFD системите може да доживеат изобличување на хармоничната струја, скокови на влезната струја, флуктуации на напонот, електрични пречки и зголемен стрес на компонентите на инвертерот.
Овие проблеми може да доведат до прегревање на електричната опрема, намален век на траење на инвертерот, оштетување на кондензаторите на DC автобусот, нестабилна работа на моторот и неочекуван прекин на опремата.
Влезните исправувачи на VFD можат да генерираат хармонични струи кои влијаат на електричната мрежа, особено во објекти кои работат со повеќе инвертерски системи.
Го намалува хармониското влијание со додавање на импеданса на влезното коло, помагајќи да се подобри квалитетот на енергијата и да се одржи постабилна електрична средина.
Придобивките вклучуваат:
- Намалена хармонична повратна информација до напојувањето
- Подобрена стабилност на брановидни форми на напон
- Намалени пречки помеѓу електричната опрема
- Подобра заштита за енергетските кондензатори и трансформатори
За фабрики со повеќе погони со променлива брзина, тоа помага да се создаде посигурен и постабилен систем за напојување.
За време на стартување на моторот, забрзување, промени на оптоварувањето или нестабилни услови за напојување, може да се појави прекумерно влијание на струјата и да влијае на компонентите на инвертерот.
Реакторот помага да се намали електричниот стрес со ограничување на влезната пренапонска струја, намалување на стресот на исправувачките мостови, заштита на компонентите на DC собирницата на инвертерот и подобрување на долгорочната доверливост на VFD.
Тој е особено погоден за индустриски енергетски системи со висок капацитет на краток спој или трансформатори со мала импеданса.
Индустриските средини бараат електрични компоненти кои можат да работат континуирано при променливи оптоварувања и тешки работни услови.
Dufew Electric AC Line Reactor усвојува оптимизиран електромагнетен дизајн и технологија за изолација за да постигне стабилни перформанси на индуктивност, понизок пораст на температурата, намалени електромагнетни вибрации и сигурна долгорочна работа.
Реакторот користи висококвалитетни материјали од јадрото на ладно валани силициумски челик за да се намалат магнетните загуби и да се одржуваат стабилни перформанси на индуктивноста при континуирана работа.
Овој дизајн обезбедува:
- Помали загуби на енергија и подобрена оперативна ефикасност
- Подобри термички перформанси при континуирано оптоварување
- Стабилни електрични карактеристики
- Сигурни перформанси за долгорочно индустриско работење
Врз основа на различни тековни барања, Dufew Electric обезбедува оптимизирани структури за намотување за да обезбеди сигурни електрични перформанси во различни индустриски апликации.
Карактеристики на дизајнот на ликвидација:
- Опции за намотување од бакар или алуминиум за различни потреби за примена
- Дизајн на проводник со висока струја за поддршка на тешки работни услови
- Подобрени перформанси за дисипација на топлина
- Намален пораст на температурата на ликвидацијата за време на работата
Оваа оптимизирана структура му овозможува на реакторот да ги исполни различните индустриски барања за струја додека одржува стабилна и ефикасна работа.
Склопот на намотување се обработува преку вакуумска импрегнација и високотемпературно стврднување, со што се подобруваат перформансите на изолацијата и се подобрува севкупната механичка сила.
Процесот се подобрува:
- Јачина на изолација за побезбедна работа
- Механичка стабилност при вибрации
- Отпорност на вибрации и влијание врз животната средина
- Долгорочна оперативна издржливост
Овој производствен процес помага да се одржат сигурни перформанси и продолжен работен век во индустриски средини.
Изборот на точниот AC Line Reactor бара усогласување на параметрите на реакторот со VFD системот.
Dufew Electric ги оценува следниве фактори:
| Параметар за избор | Разгледување на дизајнот |
|---|---|
| VFD напон | Го одредува нивото на изолација и конфигурацијата на реакторот |
| Оценета струја | Ја одредува големината на проводникот и термичкиот дизајн |
| Моќност на моторот | Влијае на изборот на капацитетот на реакторот |
| Пад на напон | Ги одредува барањата за импеданса |
| Работна фреквенција | Влијае на електромагнетниот дизајн |
| Околина за инсталација | Ја одредува заштитата и структурата за монтирање |
Пред понудата, клиентите треба да обезбедат:
- VFD номинална моќност
- Влезен напон
- Номинална струја
- Потребен пад на напон
- Услови за инсталација
- Оперативна средина
| Ставка | Реактор со наизменична струја | Излезен реактор |
|---|---|---|
| Позиција за инсталација | Помеѓу напојувањето и влезот VFD | Помеѓу VFD излезот и моторот |
| Главна функција | Намалете ги влезните хармоници и пренапонската струја | Заштитете ја изолацијата на моторот и намалете го стресот на излезната бранова форма |
| Главна апликација | Подобрување на квалитетот на електричната енергија | Заштита на моторот со долг кабел |
| Типични корисници | Индустриски VFD системи | Мотори со приклучоци на кабли на долги растојанија |
Dufew Electric обезбедува решенија за влезните и излезните реактори според барањата на системот.
Различни индустриски системи бараат различни електрични конфигурации и методи на инсталација. Dufew Electric обезбедува приспособени решенија за реактор врз основа на барањата на апликацијата, помагајќи им на клиентите да постигнат сигурни перформанси и беспрекорна интеграција во различни индустриски контролни системи.
Реакторот може да се прилагоди според клучните електрични параметри, вклучувајќи номинален напон, номинална струја, процент на пад на напон и работна фреквенција, за да се исполнат различните барања на електроенергетскиот систем.
За да се прилагодат на различни распореди на кабинети и средини за инсталација, реакторите Dufew поддржуваат повеќе опции за инсталација, вклучувајќи инсталација на кабинет, самостојна инсталација, вертикална монтажа и хоризонтална монтажа.
Според специфичните услови за примена и тековните барања, клиентите можат да изберат соодветни материјали за намотување, вклучувајќи бакарна намотка или алуминиумска намотка.
Со флексибилни опции за конфигурација и приспособени дизајни, реакторите Dufew можат да се интегрираат во различни индустриски контролни системи додека одржуваат стабилна и сигурна работа.
Dufew Electric AC Line Reactor е широко користен во индустриски системи кои бараат подобрен квалитет на VFD моќност и електрична заштита.
| Апликација | Типична опрема | Главните придобивки |
|---|---|---|
| Индустриска автоматизација | CNC машини, производствени линии, серво системи | Подобрена електрична стабилност |
| Системи за погон на мотори | Пумпи, вентилатори, компресори, транспортери | Намален стрес на инверторот |
| Тешка опрема | Кранови, лифтови, системи за дигање | Сигурна работа при променливи оптоварувања |
| Преработувачка индустрија | Валани, опрема за обработка | Подобрен квалитет на енергија |
| Системи за обновлива енергија | Инвертер системи, опрема за складирање на енергија | Стабилна конверзија на моќност |
| Параметар | Спецификација |
|---|---|
| Тип на производ | Реактор со наизменична струја |
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Работна фреквенција | 50 Hz / 60 Hz / До 500 Hz |
| Оценета струја | 5А - 3800А |
| Пад на напон | 0,5% / 1% / 2% / 4% |
| Способност за преоптоварување | 1,5 пати номинална струја за 60 секунди |
| Диелектрична јачина | 3000 VAC / 50 Hz / 5 mA / 1 мин |
| Отпорност на изолација | ≥100MΩ (1000VDC) |
| Одделение за заштита | IP00 / IP20 |
| Класа на изолација | T40/F (155℃) |
| Одделение за задржување на пламен | UL94V-2 |
| Ниво на бучава | ≤65dB |
| Работен век | ≥15 години |
| Стандарди | IEC289:1987 / GB10229-88 / JB9644-1999 |
Пример: CAL-4312-0250-EISA
| Код | Опис |
|---|---|
| CAL | Реактор со наизменична струја |
| 4 | Ниво на напон (2=220V, 4=380V, 6=690V) |
| 3 | Фазен број |
| 1 | Тип на реактор |
| 2 | Пад на напон |
| 0250 | Оценета струја |
| ЕИ | Основна структура |
| S | Инсталациона структура |
| A | Материјал за намотување |
Пред испораката, Dufew Electric врши електрични и структурни инспекции за да обезбеди сигурна работа.
Тестирањето вклучува:
| Тест ставка | Услов |
|---|---|
| Тест за отпорност на изолација | ≥100MΩ |
| Тест за јачина на диелектрик | 3000 VAC |
| Тест за зголемување на температурата | Според номиналниот товар |
| Проверка на електрични параметри | Индуктивност и потврда за струја |
| Инспекција на изгледот | Инспекција на јадрото, ликвидацијата, терминалите |
Dufew Electric е специјализиран за компоненти за енергетска електроника и приспособени електрични решенија, обезбедувајќи сигурни реактори за наизменична струја за различни индустриски апликации.
Со интегрирани производствени способности, Dufew управува со клучните производни процеси од обработката на јадрото и производството на намотки до конечното склопување и проверката на квалитетот.
Процесот на производство вклучува сечење силиконски челик, склопување на јадрото и магнетна проверка на перформансите за да се обезбедат стабилни електромагнетни карактеристики.
Dufew обезбедува опции за намотување од бакар и алуминиум со професионална обработка на изолација и процеси на импрегнација со вакуум за да се подобри сигурноста и издржливоста на производот.
Конечното производство вклучува терминална инсталација, електрично тестирање и проверка на квалитетот за да се осигура дека секој реактор ги исполнува бараните стандарди за изведба.
Оваа интегрирана производствена способност му овозможува на Dufew Electric да обезбеди стандардни реактори за наизменична струја и приспособени решенија за различни индустриски апликации.
Dufew Electric ги следи структурираните процедури за управување со квалитетот за да обезбеди постојани перформанси на производот и доверливо работење во текот на работниот век.
Достапните квалитетни документи вклучуваат:
- Сертификација на системот за управување со квалитет ISO
- CE сертификат
- Извештаи за тестирање на производи
Техничките документи и записите за инспекција може да се обезбедат според барањата на проектот на клиентите.
На реакторите со наизменична струја им е потребна заштита од влага, вибрации и механички удари за време на транспортот.
Dufew Electric обезбедува:
- Извозно стандардно пакување
- Заштита од влага
- Засилено внатрешно фиксирање
- Етикети за идентификација на производи
Пред пратката, инженерите потврдуваат:
- Спецификација на производот
- Тежина и димензии
- Барања за инсталација
- Барања за испорака
Изберете го соодветниот реактор според рејтингот на моќноста на VFD, влезниот напон, номиналната струја и потребниот пад на напонот за да се обезбеди компатибилност со системот за примена.
Пред инсталацијата, внимателно проверете ја состојбата на производот, вклучувајќи ја состојбата на јадрото, изгледот на намотката и приклучоците на терминалот за да се осигурате дека реакторот е подготвен за работа.
Стандардниот начин на поврзување е:
Напојување → Реактор со наизменична струја → Влез VFD
Реакторот треба да се инсталира во добро проветрена област со доволен простор за дисипација на топлина и идно одржување.
За време на електричното поврзување, погрижете се правилното поврзување со жици, безбедни приклучоци на терминалите и соодветно заземјување за да се одржи безбедно и сигурно работење.
По инсталацијата, направете тест за работа со проверка на работниот шум, следење на порастот на температурата и потврдување на севкупните перформанси на системот.
На влезната страна на погонот со променлива фреквенција (VFD) е инсталиран AC Line Reactor за да се намали хармоничното изобличување, да се ограничат струјните бранови, да се подобри квалитетот на енергијата и да се заштитат компонентите на инвертерот од електричен стрес.
Не секоја VFD апликација бара влезен реактор. Се препорачува за системи со хармонични проблеми, нестабилно напојување, чести флуктуации на струјата, повеќекратна работа на инвертер или чувствителна електрична опрема.
Соодветниот пад на напон зависи од барањата за квалитет на моќноста на системот, хармоничните услови, влезните карактеристики и работната средина. Dufew Electric ги проценува параметрите на апликацијата и препорачува соодветна конфигурација.
Да. Со намалување на тековното влијание и електричниот стрес на влезната страна на VFD, помага да се подобри стабилноста на системот и да се продолжи работниот век на компонентите на инвертерот.
Да. Dufew Electric обезбедува приспособени решенија според напонот, струјата, фреквенцијата, структурата на инсталацијата, материјалот за намотување и другите барања на проектот.
Клиентите треба да обезбедат:
- рејтинг на моќност VFD
- Влезен напон
- Номинална струја
- Потребен пад на напон
- Инсталациона средина
- Услови за работа
Dufew Electric обезбедува приспособени решенија за AC Line Reactor за индустриски клиенти кои бараат подобрена VFD заштита, хармонична контрола и управување со квалитетот на енергијата.
Со професионални производствени способности, инженерска поддршка и комплетни процедури за тестирање, Dufew Electric им помага на клиентите да развијат сигурни решенија за индустриски погонски системи.
Испратете ги вашите VFD параметри и барања за апликација до Dufew Electric и нашите инженери ќе препорачаат соодветна конфигурација врз основа на вашите работни услови.
