Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.
Индустриските погони со променлива фреквенција (VFD) се многу чувствителни на проблеми со квалитетот на електричната енергија, вклучувајќи ги флуктуациите на напонот, електричните бранови и хармониските пречки генерирани од исправувачките кола. Кога повеќе погони работат на ист електроенергетски систем, прекумерната хармонична струја и минливи пречки може да доведат до дефекти на инвертерот, оштетување на кондензаторот на DC автобусот, ненормални аларми или неочекувано исклучување на системот.

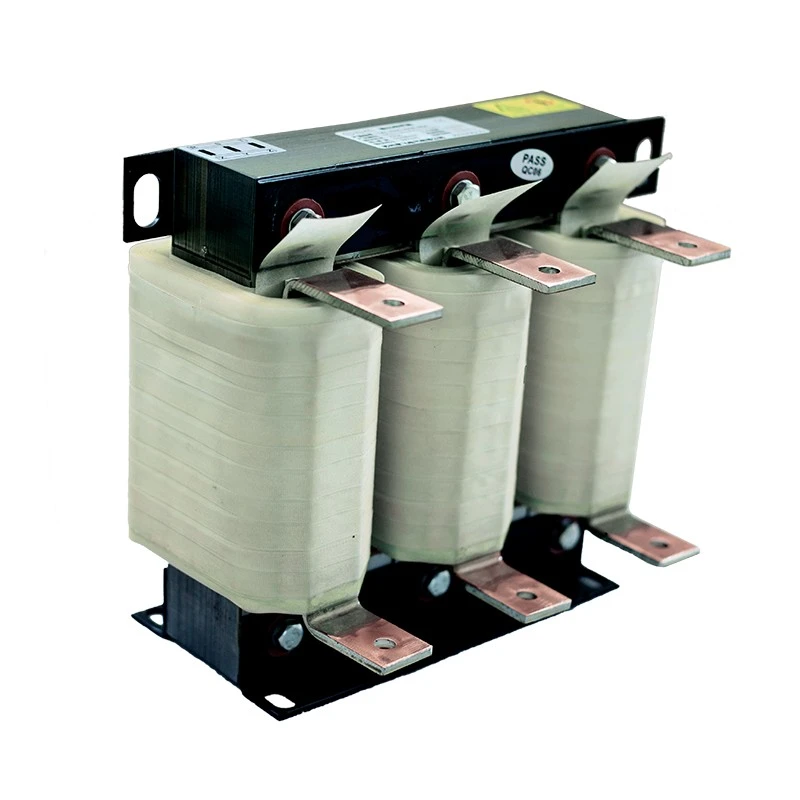

Решенијата на Dufew Electric Input Line Reactor се инсталирани во серија помеѓу изворот на наизменична струја и влезната страна VFD. Со додавање на контролирана импеданса на колото за напојување, реакторот ја ограничува хармоничната струја, ја намалува приливната струја на стартување, ја подобрува стабилноста на напонот и го продолжува работниот век на компонентите на инвертерот.
Реакторот користи ладно валани јадра од силициум челик со мала загуба, материјали за изолација со висока температура и оптимизирани структури за намотување за да се обезбеди сигурна работа во континуирани индустриски услови. За апликации со висока струја, технологијата за намотување на фолија е достапна за да се постигне компактен дизајн, подобрена дисипација на топлина и стабилни електрични перформанси.
Многу дефекти на VFD се предизвикани од лош квалитет на електрична енергија, наместо од дефекти на инвертерот. Инсталирањето на реактор на влезната линија помага во заштитата на погонските системи од електрични пречки и ја подобрува севкупната доверливост на опремата.
Вообичаените решени проблеми вклучуваат:
- Висок наплив на влезна струја при стартување на VFD
- Хармонично загадување предизвикано од исправување на диодите
- Трифазен напонски дисбаланс
- Чести аларми за пренапон на инверторот
- Оштетување на кондензаторот на собирницата за еднонасочна струја и исправувачкиот мост
- Пречки помеѓу повеќе VFD системи
Dufew Input Line Reactor ја намалува хармоничката струја генерирана од VFD исправувачките кола и помага да се минимизираат хармониците во индустриската енергетска мрежа.
Го подобрува квалитетот на енергијата со намалување на изобличувањето на брановите форми, ја подобрува компатибилноста на повеќе VFD системи и обезбедува подобра заштита за кондензаторите за корекција на факторот на моќност и чувствителна контролна опрема.
За време на стартувањето на VFD, забрзувањето или ненадејните промени на оптоварувањето, електричните бранови и струјните флуктуации може да влијаат на стабилноста на системот.
Реакторот помага да се намали приливната струја при стартување, да се ограничи минливата ударна струја, да се заштитат компонентите на исправувачот на инвертерот и да се намалат ризиците од прекумерен напон на DC магистралата за подобрена доверливост на системот.
Реакторите Dufew се произведуваат со сигурни материјали и професионални процеси на производство, вклучувајќи ладно валани јадра од силикон челик со мала загуба, изолациони материјали од класа F, процес на импрегнација во вакуум и технологија на стврднување на висока температура.
Опциите за намотување од бакар или алуминиум се достапни за да се исполнат различните барања за примена. Оптимизираната магнетна структура помага да се намалат вибрациите, бучавата и зголемувањето на температурата при долготрајно работење.
Како професионален производител на компоненти за индустриска енергија, Dufew обезбедува приспособени решенија за реактор врз основа на различни барања за примена и работни услови.
Опциите за приспособување вклучуваат:
- Номинален напон и номинална струја
- Пад на напон и моќност на VFD
- Димензии на инсталација и работна средина
- Материјал за намотување
Достапните структури вклучуваат:
- IP00 отворена структура
- IP20 заштитено куќиште
- Вертикална или хоризонтална инсталација
- Бакарна намотка или алуминиумска намотка
Решенијата Dufew Input Line Reactor се широко користени во индустриски апликации кои бараат подобрен квалитет на енергија, заштита на инвертерот и стабилни електрични перформанси.
Вообичаените апликации вклучуваат:
- Системи за погон со променлива фреквенција (VFD) и кабинети за контрола на индустриски мотори
- Серво-погонски системи, лифтови и опрема за подигнување
- Кранови и пристанишни машини кои работат под тешки услови на оптоварување
- Валани, пумпи и вентилатори кои бараат сигурна континуирана работа
- Машини за вбризгување и опрема за индустриска автоматизација
- Системи за конверзија на обновлива енергија со високи барања за квалитет на енергија
Реактор на влезна линија се препорачува за апликации со:
| Состојба за апликација | Препорака |
|---|---|
| Повеќе VFD-а кои споделуваат едно напојување | Препорачано |
| Капацитет на напојување ≥600kVA | Препорачано |
| ВФД е инсталиран блиску до трансформатор со голем капацитет | Препорачано |
| Трифазната напонска нерамнотежа надминува 1,8% | Препорачано |
| Енергетски систем со хармонични пречки | Препорачано |
| Често префрлени кондензатори за корекција на факторот на моќност | Препорачано |
Броевите на моделот Dufew даваат информации за нивото на напон, типот на фаза, типот на реакторот, падот на напонот, номиналната струја, структурата на јадрото, начинот на инсталација и материјалот за намотување.
| Код | Опис |
|---|---|
| CAL | Серија на реактори со наизменична струја |
| 4 | Ниво на напон (2=220V, 4=380V, 6=690V) |
| 3 | Фазен број (3=Трифаза, 1=Еднофазен) |
| 1 | Тип на реактор (1=влезен реактор, 2=излезен реактор) |
| 2 | Пад на напон (2=2%, 1=1%) |
| 0250 | Номинална струја (0250=250A, 2500=2500A) |
| ЕИ | Основна структура (EI=Трифазно јадро, UI=Еднофазно јадро) |
| S | Тип на инсталација (S=Вертикална, W=Хоризонтална) |
| A | Материјал за намотување (A=алуминиум, C=бакар) |
Пример: CAL-4312-0250-EISA
380V трифазен влезен линиски реактор со пад на напон од 2%, номинална струја од 250 А, структура на јадрото EI, вертикална инсталација и алуминиумско намотување.
| Параметар | Спецификација |
|---|---|
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Фреквенција | Достапна е 50Hz / 60Hz / Прилагодена фреквенција |
| Оценета струја | 5А - 3800А |
| Пад на напон | 0,5% / 1% / 2% / 4% |
| Капацитет за преоптоварување | 1,5 пати номинална струја за 60 секунди, интервал од 1 час |
| Диелектрична јачина | 3000 VAC / 50 Hz / 5 mA / 1 мин |
| Отпорност на изолација | ≥100MΩ (1000VDC) |
| Одделение за заштита | IP00 / IP20 |
| Класа на изолација | Класа F (155℃) |
| Класа на температура | Т40 |
| Оценка за пламен | UL94V-2 |
| Ниво на бучава | ≤65dB (тестиран на 1 метар) |
| Работен век | ≥15 години |
| Стандарди | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric е специјализиран за производство на компоненти за индустриска енергија и обезбедува приспособени решенија за реактори за глобалните клиенти.
Нашиот процес на контрола на квалитетот вклучува:
- ISO систем за управување со квалитет
- Производи со CE сертификат
- Тестирање на електрични перформанси
- Тестирање на отпорност на изолација
- Тестирање за издржување на висок напон
- Тестирање за зголемување на температурата
- Инспекција на бучава
Секој реактор се проверува според спецификациите на клиентите пред испораката за да се обезбеди сигурна изведба по инсталацијата.
Индустриските реактори бараат професионална заштита на пакувањето поради нивната тежина и електрична структура.
Dufew обезбедува:
- Пакување отпорно на влага
- Прицврстување отпорно на удари во дрвени куќишта
- Прилагодено пакување врз основа на големината и тежината на производот
- Извозно-стандардни транспортни решенија
Опции за превоз:
| Начин на транспорт | Апликација |
|---|---|
| Морски товар | Испорака на голема количина и тешка индустриска опрема |
| Воздушен транспорт | Итни примероци или мали реактори |
| Копнеен транспорт | Домашна и регионална испорака |
Треба да се инсталира влезен реактор помеѓу напојувањето со наизменична струја и влезните терминали на VFD. Дизајниран е да ги намали проблемите со хармониците од страната на мрежата, да ги потисне електричните пречки и да го заштити влезното коло на инвертерот. Не треба да се инсталира помеѓу излезот VFD и моторот.
Вообичаените опции за пад на напонот вклучуваат 0,5%, 1%, 2% и 4%.
За општи апликации VFD, најчесто се избира пад на напон од 2%. Системите со тешки хармонични пречки или нестабилни услови за напојување може да бараат поголема импеданса врз основа на барањата за примена.
Тоа зависи од дизајнот на системот и условите за работа. Во повеќето индустриски апликации, секој VFD се препорачува да користи поединечен реактор за да се постигне подобра хармонична контрола и перформанси за заштита.
Реакторот бара минимално одржување. Редовната инспекција треба да се фокусира на:
- Затегнатост на приклучокот на терминалот
- Акумулација на прашина
- Абнормален шум
- Покачување на температурата
Правилната вентилација, правилната инсталација и редовната проверка помагаат да се одржи долгорочната сигурност.
