Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.
Погоните со променлива фреквенција обезбедуваат ефикасна контрола на брзината на моторот и управување со енергијата, но нивното префрлување со висока фреквенција може да внесе хармонични струи, флуктуации на напонот и дополнителен електричен стрес на поврзаната опрема.

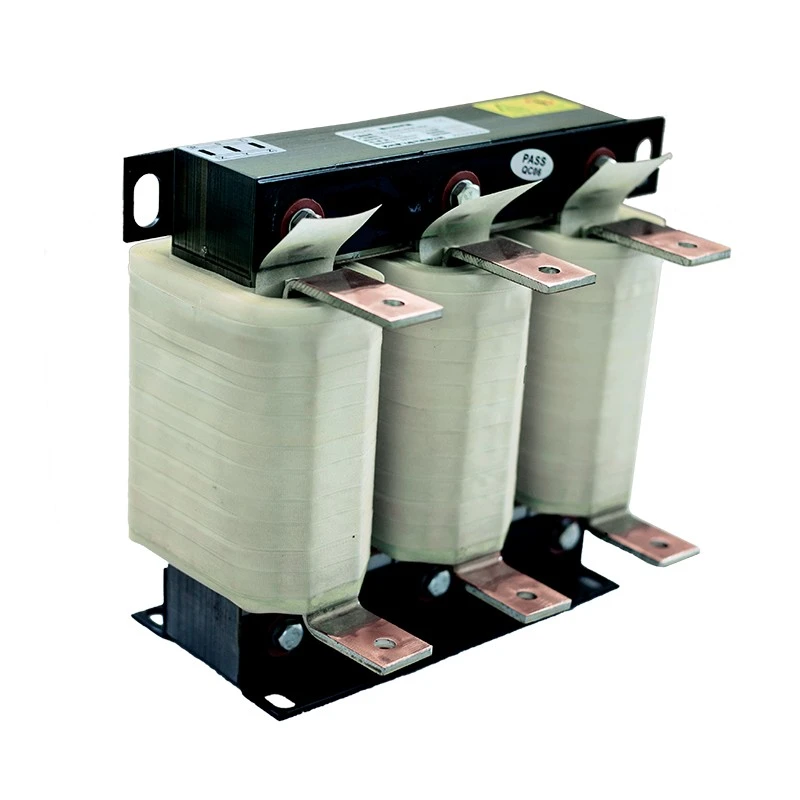

Dufew Electric Variable Frequency Drive Reactor ги подобрува перформансите на системот VFD со додавање соодветна импеданса на колото. Според позицијата на инсталација и системските барања, обезбедува различни заштитни функции и за страната на напојувањето и за страната на оптоварувањето на моторот.
Изборот зависи од тоа дали главниот електричен предизвик се јавува на страната на напојувањето или на страната на оптоварувањето на моторот.
Кога е инсталиран на влезната страна на VFD, реакторот помага да се подобри квалитетот на енергијата, да се намали влијанието на хармониците и да се ограничи влијанието на преодната струја.
Кога се инсталира на излезната страна на VFD, помага да се оптимизираат електричните услови од страната на моторот, да се намали стресот поврзан со прекинувањето и да се подобри доверливоста на погонскиот систем.
Произведени со ладно валани силициумски челични јадра, материјали за изолација од класа F, технологија за вакуумска импрегнација и оптимизирани структури за намотување, реакторите Dufew обезбедуваат стабилни перформанси на индуктивност, сигурни термички карактеристики и долготрајна индустриска издржливост.
Различни индустриски средини бараат различни конфигурации на реакторот. Dufew обезбедува решенија засновани на апликации во согласност со реалните работни услови, структурата на системот и електричните барања, помагајќи да се подобрат перформансите и на моќта и на моторот.
Инсталирана помеѓу напојувањето и влезните терминали VFD, конфигурацијата на влезната страна главно се користи за подобрување на електричната средина на погонскиот систем. Тоа помага да се намали влијанието на хармоничната струја и влезната пренапонска струја, истовремено подобрувајќи ја стабилноста на напојувањето и ограничувајќи ги пречки кои можат да влијаат на PLC-ите, сензорите и другата контролна опрема.
Оваа конфигурација е погодна за индустриски капацитети со повеќе VFD системи, опрема што работи под нестабилни услови на напојување и апликации каде што е потребен подобрен квалитет на енергија.
Инсталирана помеѓу излезните терминали на VFD и моторот, конфигурацијата на излезната страна се фокусира на подобрување на работните услови на моторната страна. Тоа помага да се намали стресот на префрлување PWM, да се подобри квалитетот на излезната бранова форма и да се ограничат електричните пречки, поддржувајќи постабилно и посигурно работење на моторот.
Вообичаените апликации вклучуваат моторни врски на долги растојанија, тешки машини и опрема каде што е важна подобрената доверливост на моторот.
За апликации погодени од нестабилни услови за напојување или хармониски пречки, реакторите помагаат да се намали влијанието на хармоничната струја, да се подобри стабилноста на напојувањето и да се ограничат минливите промени на струјата. Тие исто така можат да ги намалат електричните пречки кои влијаат на чувствителната опрема, што ги прави погодни за индустриски системи со повеќе погони или строги барања за квалитет на енергија.
На страната на моторот, реакторот помага да се намали електричниот стрес предизвикан од високофреквентното префрлување и да се подобрат условите на излезното коло. Ова поддржува сигурна работа на моторот и може да помогне да се намалат абнормалните прекини за време на тешки работни услови.
Реакторите Dufew користат ладно валани силициумски челични јадра, оптимизирани дизајни на магнетни кола и технологија за прецизно намотување за одржување на стабилни карактеристики на индуктивност при континуирана работа. Добиената структура помага да се намалат магнетните загуби и зголемувањето на температурата, истовремено поддржувајќи сигурни долгорочни перформанси.
Системот за изолација комбинира изолациски материјали од класа F со вакуумска импрегнација и процеси на стврднување на висока температура. Оваа конструкција ја подобрува отпорноста на влага, механичката сила и топлинската издржливост, помагајќи му на реакторот да одржува сигурни перформанси и подолг работен век во индустриски средини.
Dufew поддржува приспособени решенија за реактор базирани на номинален напон, номинална струја, барања за пад на напон, структура на инсталација, материјал за намотување и барања за заштита. Конфигурацијата може да се прилагоди на различни електрични параметри и распоред на кабинетот.
Достапните опции вклучуваат бакарни или алуминиумски намотки, вертикална или хоризонтална инсталација и различни заштитни структури како отворени дизајни IP00 и заштитни куќишта IP20. Оваа флексибилност овозможува реакторот да се интегрира во широк опсег на VFD и индустриски енергетски системи.
Растворите на реакторот Dufew широко се користат во:
| Апликација | Главен услов |
|---|---|
| Системи за погон со променлива фреквенција | Подобрете ја електричната стабилност и доверливост |
| Опрема за индустриска автоматизација | Намалете ги електричните пречки |
| Пумпи и системи за вентилатори | Поддржува континуирано работење на моторот |
| Кранови и опрема за подигнување | Подобрете ја доверливоста при динамички оптоварувања |
| Лифтови | Подобрете ја стабилноста на погонскиот систем |
| Машини за вбризгување | Подобрете ги перформансите на контролата на моторот |
| Текстилни машини | Одржувајте стабилна работа |
| Индустриска опрема за тестирање | Подобрете ја електричната конзистентност |
Правилната конфигурација на реакторот зависи од реалните системски барања.
| Состојба за апликација | Препорачано решение |
|---|---|
| Лош квалитет на напојување или хармониски пречки | Реактор на влезната страна |
| Повеќе VFD-и споделуваат еден извор на енергија | Реактор на влезната страна |
| Барање за заштита на моторот | Реактор на излезна страна |
| Моторна врска на долги растојанија | Реактор на излезна страна |
| Често забрзување и забавување | Реактор на излезна страна |
| Целосна оптимизација на VFD системот | Прилагодено решение за реактор |
Dufew обезбедува инженерска поддршка за да препорача соодветни спецификации според напонот, струјата, позицијата на инсталација и работната средина.
Изборот на вистинскиот реактор бара разгледување на параметрите на VFD, реалните услови на системот и потребното ниво на заштита. Усогласувањето на овие фактори со електричните и механичките карактеристики на реакторот помага да се обезбеди стабилна работа и правилна интеграција во погонскиот систем.
Клучните параметри на VFD вклучуваат номинален напон, номинална струја, моќност на моторот и работна фреквенција. Овие вредности ги одредуваат основните електрични барања на реакторот и треба да се усогласат со спецификациите на погонскиот систем.
Позицијата на инсталација, состојбата на напојувањето, растојанието за поврзување на моторот, карактеристиките на оптоварувањето и работната средина исто така треба да се проценат. На пример, долгите моторни кабли, честите промени на оптоварувањето или тешките индустриски средини може да бараат различна конфигурација на реакторот.
Потребната заштитна функција е уште една важна работа. Во зависност од примената, реакторот може да биде избран за да го намали хармониското влијание, да ја подобри стабилноста на моќноста, да обезбеди заштита на моторната страна, да ги исполни специфичните барања за пад на напон или да поддржува континуирано работење при тешки оптоварувања.
| Параметар | Спецификација |
|---|---|
| Тип на производ | Реактор за погон со променлива фреквенција |
| Апликација | Влезна / излезна страна VFD апликации |
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Оценета струја | 5А - 3800А |
| Фаза | Еднофазен / трифазен |
| Фреквенција | 50Hz / 60Hz / Прилагодено до 500Hz |
| Пад на напон | 0,5% / 1% / 2% / 4% |
| Материјал за намотување | Бакар / алуминиум |
| Тип на инсталација | Вертикална / Хоризонтална |
| Метод на ладење | Природно воздушно ладење |
| Способност за преоптоварување | 1,5 пати номинална струја за 60 секунди |
| Диелектрична јачина | 3000 VAC / 50 Hz / 5 mA / 1 мин |
| Отпорност на изолација | ≥100MΩ (1000VDC) |
| Одделение за заштита | IP00 / IP20 |
| Класа на изолација | Класа F (155℃) |
| Одделение за задржување на пламен | UL94V-2 |
| Ниво на бучава | ≤65dB |
| Работен век | ≥15 години |
| Стандарди | IEC289 / GB10229 / JB9644 |
Пример: CAL-4321-0250-EISA
| Код | Опис |
|---|---|
| CAL | Серија на реактори со наизменична струја |
| 4 | Ниво на напон |
| 3 | Трифазен |
| 2 | Тип на реактор |
| 1 | Пад на напон |
| 0250 | Оценета струја |
| ЕИ | Основна структура |
| S/W | Инсталациона структура |
| A/C | Материјал за намотување |
Dufew Electric е специјализиран за компоненти за енергетска електроника, вклучувајќи реактори, отпорници, системи за сопирање, трансформатори и приспособени електрични решенија. Нејзините производствени способности опфаќаат обработка на јадрото, намотување, третман на изолација и верификација на електричните перформанси за различни индустриски апликации.
Процесот на производство вклучува обработка на јадро од силикон челик, прецизно намотување на калем, вакуумска импрегнација, стврднување на висока температура и тестирање на електрични перформанси. Овие процеси помагаат да се одржат конзистентни карактеристики на производот и доверливи перформанси при континуирано работење.
Инспекцијата на квалитетот опфаќа отпорност на изолација, отпорен напон, пораст на температурата и проверка на електричните перформанси. Секој тест обезбедува дополнителна проверка на доверливоста на изолацијата, топлинските перформанси и севкупниот квалитет на електричната енергија.
Dufew поддржува приспособен дизајн, OEM и ODM соработка и производство врз основа на цртежите на клиентите и барањата за апликација. Техничката документација и инженерските услуги за апликации се исто така достапни за поддршка на изборот на производи, системска интеграција и развој на проекти.
Производите на Dufew се произведуваат според признати индустриски барања, вклучувајќи:
- ISO 9001 Систем за управување со квалитет
- Усогласеност со CE
- IEC289
- GB10229
- JB9644
Dufew обезбедува извозни стандардни решенија за пакување според димензиите на производот, тежината и барањата за транспорт.
Пакувањето вклучува:
- Заштита отпорна на удари
- Пакување отпорно на влага
- Извезете дрвени кутии
- Евиденција за инспекција пред испорака
Овие мерки обезбедуваат безбеден транспорт и сигурна инсталација.
| Споредба | Реактор за погон со променлива фреквенција | Конвенционален AC реактор |
|---|---|---|
| Цел на апликацијата | Дизајниран за VFD системи со хармонични и PWM карактеристики | Општи апликации за ограничување на струјата |
| Фреквентна приспособливост | Поддржува работни услови од 50Hz-500Hz | Главно дизајниран за стандардна фреквенција |
| Заштита на моторот | Го намалува стресот на PWM напонот и струјата за полнење на кабелот | Ограничена заштита на моторот |
| Флексибилност на инсталацијата | Може да се конфигурира за влезни или излезни апликации | Обично дизајниран за фиксна апликација |
| Индустриска компатибилност | Погоден за машини управувани со VFD | Погоден за општи електрични системи |
Реактор се препорачува кога VFD системот има хармонични пречки, флуктуации на напонот, чести аларми за прекумерна струја, долго растојание од кабелот на моторот или барања за заштита од изолација на моторот.
Инсталирањето на влезната страна е главно избрано за подобрување на квалитетот на енергијата и намалување на хармониката.
Инсталирањето на излезната страна е главно избрано за подобрување на електричните услови од страната на моторот и за подобрување на доверливоста на погонот.
Изборот зависи од условите на системот, барањата за опрема и опкружувањето за работа.
Тоа може да помогне да се намалат хармоничните пречки, флуктуацијата на напонот, електричниот стрес и нестабилната работа предизвикана од тешките индустриски работни услови.
Да. Dufew поддржува прилагодени напон, струја, пад на напон, материјал за намотување, структура за инсталација и електрични параметри според барањата на проектот.
Dufew Electric обезбедува приспособени решенија за реактор со наизменична струја за индустриски погонски системи со професионална производствена способност, инженерска поддршка и строга контрола на квалитетот.
Од подобрување на квалитетот на енергијата до оптимизација на моторниот погон, Dufew им помага на клиентите да ја подобрат доверливоста на опремата, да го намалат електричниот стрес и да постигнат стабилна долгорочна работа.
Контактирајте со Dufew Electric за приспособен дизајн на реакторот и OEM соработка.
