Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.
Dufew Electric Output Reactor е инсталиран помеѓу излезните терминали на VFD и моторот за да се подобри квалитетот на преносот на енергија и да се заштитат моторните системи од стрес на префрлување со висока фреквенција.
Карактеристиките за брзо префрлување на излезниот напон на PWM од VFD може да генерираат висок dv/dt стрес, рефлектирани напонски бранови, хармонични струи и дополнителна струја за полнење на кабелот. Овие ефекти стануваат посериозни кога се користат долги кабли помеѓу инверторот и моторот.
Со додавање на соодветна импеданса на излезното коло, реакторот помага да се изедначат брановите форми на напонот, да се намалат скоковите на напонот на приклучокот на моторот, да се намали стресот на изолацијата и да се подобри доверливоста на индустриските погонски системи.
Реакторите Dufew користат силиконски челични јадра со ниска загуба, материјали за изолација со висока температура и оптимизирани структури за намотување за да обезбедат стабилни перформанси при континуирана индустриска работа.
Кога кабелот помеѓу инверторот и моторот е премногу долг, дистрибуираната капацитивност на кабелот генерира дополнителна струја за полнење.
Без соодветна заштита, ова може да предизвика:
- VFD аларми за прекумерна струја
- Нестабилна работа на моторот
- Зголемен излезен стрес на инвертерот
- Намалена доверливост на системот
Излезниот реактор VFD ја намалува капацитивната струја на полнење и ја подобрува стабилноста на системот, особено за апликации каде што моторот е инсталиран далеку од кабинетот на инвертерот.
Реакторот го намалува влијанието на високофреквентните PWM напонски промени генерирани од VFD, помагајќи во заштитата на изолацијата на моторот при континуирано работење.
Го намалува напонскиот стрес на намотките на моторот, го намалува стареењето на изолацијата и го продолжува работниот век на моторот. Ова помага да се подобри севкупната доверливост на системот, особено во тешките индустриски апликации.
Кога моторите се инсталирани далеку од VFD кабинети, долгите кабли може да ја зголемат струјата на полнење и да предизвикаат ефекти на рефлектираниот напон.
Реакторот помага да се намалат овие влијанија преку подобрување на квалитетот на тековната бранова форма и ограничување на флуктуациите на напонот. Поддржува подолги растојанија за пренос на кабел додека одржува стабилна работа на моторот.
Оптимизираниот индуктивен дизајн помага да се потиснат високофреквентните хармонични компоненти генерирани за време на работата со VFD.
Исто така, го намалува електромагнетниот шум на моторот, струјата на истекување и потенцијалните пречки со блиската опрема за автоматизација и контрола, создавајќи постабилна работна средина.

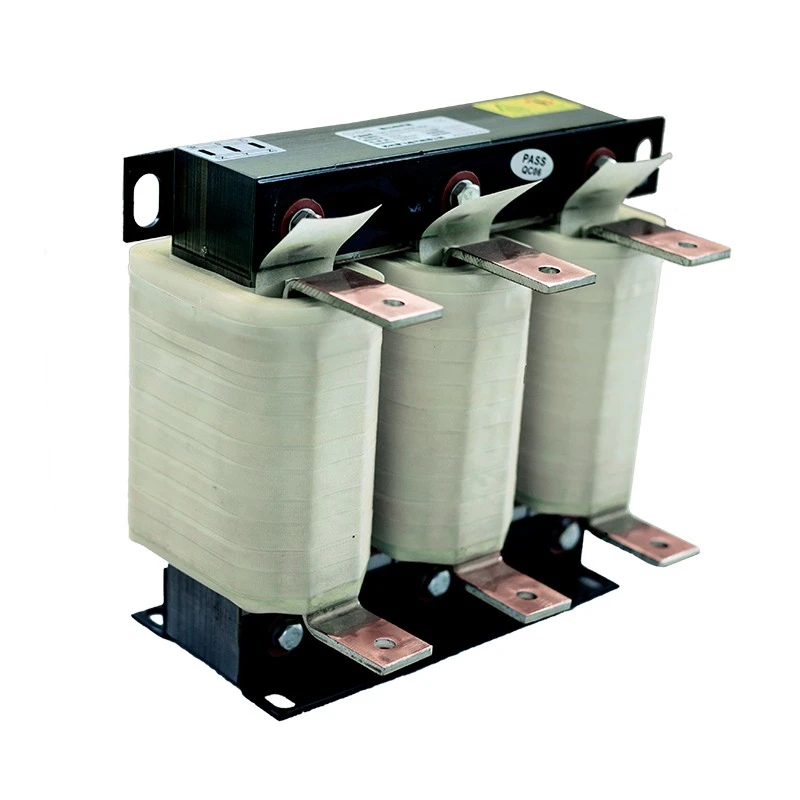

Реакторот е произведен со ладно валано јадро од силициум челик, систем за изолација од класа F, процес на импрегнација во вакуум и опции за намотување од бакар или алуминиум.
Оваа робусна конструкција обезбедува стабилна индуктивност, намалени вибрации и сигурни термички перформанси за долгорочно индустриско работење.
Симетричната трифазна структура на јадрото обезбедува избалансирани магнетни перформанси на сите намотки.
Тоа помага да се намалат магнетните загуби додека се одржуваат стабилни карактеристики на индуктивноста, обезбедувајќи постојани електрични перформанси за време на работата со VFD.
Реакторот е достапен во различни конфигурации, вклучувајќи IP00 отворени структури и IP20 заштитни куќишта, за да се исполнат различните барања за инсталација.
Ги поддржува и вертикалните и хоризонталните методи на инсталација. Достапни се приспособени димензии за да одговараат на просторот на кабинетот, условите за монтирање и специфичните потреби за апликација.
Реакторите на Dufew се широко користени во индустриски апликации каде што е потребна заштита на моторот и стабилна работа со VFD.
Вообичаените апликации вклучуваат:
- Системи за погон со променлива фреквенција за подобрување на стабилноста на моќноста и намалување на електричниот стрес на моторите.
- Индустриски контролни кабинети на мотори, пумпи и вентилатори кои бараат сигурна континуирана работа.
- Кранови и опрема за подигнување, рударски машини и пристаниште што се користат во тешки работни услови.
- Валани, машини за шприц и текстилни машини за стабилни и ефикасни производни процеси.
- Автоматизирани производствени линии и опрема за обновлива енергија каде што се важни сигурни перформанси на моќност.
| Состојба за апликација | Препорака |
|---|---|
| Должината на кабелот на моторот надминува 50 метри | Препорачано |
| Потребна е заштита од изолација на моторот | Препорачано |
| Треба да се намали бучавата од моторот | Препорачано |
| Пречки со висока фреквенција влијае на сензорите | Препорачано |
| Често забрзување и забавување | Препорачано |
Изборот на реакторот треба да се заснова на параметрите на VFD, условите на кабелот и барањата на моторот за да се обезбедат правилни перформанси и сигурна работа.
Изборот треба да ги земе предвид клучните фактори како што се:
- Номинален напон и излезна струја
- Моќност на моторот и работна фреквенција
Карактеристиките на кабелот и условите за инсталација, исто така, влијаат на изборот на реакторот, вклучувајќи:
- Должина и тип на кабел
- Инсталациона средина
- Дистрибуирана капацитивност
Изолацијата на моторот и условите за работа треба да се проценат за да одговараат на соодветното решение на реакторот, вклучувајќи:
- Класа на изолација
- Работна состојба
- Барања за заштита
Dufew обезбедува приспособени дизајни на реактори според различни индустриски апликации и системски барања.
CAL-4321-0250-EISA
| Код | Опис |
|---|---|
| CAL | Серија на реактори со наизменична струја |
| 4 | Ниво на напон |
| 3 | Трифазен |
| 2 | Тип на излезен реактор |
| 1 | Пад на напон |
| 0250 | Оценета струја |
| ЕИ | Основна структура |
| S | Тип на инсталација |
| A | Алуминиумско намотување |
| Параметар | Спецификација |
|---|---|
| Тип на производ | Излезен реактор VFD |
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Фреквенција | 50 Hz / 60 Hz |
| Оценета струја | 5А - 3800А |
| Пад на напон | 0,5% / 1% / 2% / 4% |
| Капацитет за преоптоварување | 1,5 пати номинална струја за 60 секунди |
| Диелектрична јачина | 3000 VAC / 50 Hz / 1 мин |
| Отпорност на изолација | ≥100MΩ |
| Одделение за заштита | IP00 / IP20 |
| Класа на изолација | Класа F (155℃) |
| Ниво на бучава | ≤65dB |
| Работен век | ≥15 години |
Dufew Electric е специјализиран за компоненти за индустриска енергија и приспособени решенија за реактори.
Секој излезен реактор е произведен со контролирани процеси вклучувајќи:
- Инспекција на јадрото на производството
- Контрола на процесот на намотување
- Тестирање за издржување на висок напон
- Тестирање на отпорност на изолација
- Инспекција на пораст на температурата
- Проверка на електрични перформанси
Производите може да се набават со:
- Усогласеност со системот за управување со квалитет на ISO
- Производи со CE сертификат
- Прилагодена техничка документација
Пред пратката, секој реактор се проверува според спецификациите на клиентите за да се обезбеди сигурна инсталација и работа.
Индустриските реактори бараат сигурна заштита при меѓународен транспорт поради нивната тежина и електромагнетни компоненти.
Dufew обезбедува:
| Начин на транспорт | Апликација |
|---|---|
| Морски товар | Големи индустриски нарачки и комплетни проекти за опрема |
| Воздушен транспорт | Барања за примерок и итна испорака |
| Копнеен транспорт | Регионална индустриска испорака |
Карактеристики на пакувањето:
- Заштита отпорна на влага
- Фиксирање отпорно на удари
- Извезете стандардни дрвени кутии
- Прилагодено пакување според големината и тежината на производот
Инсталиран е помеѓу излезните терминали на VFD и моторот за да се подобри квалитетот на излезната бранова форма и да се намали електричниот стрес на страната на моторот.
Најчесто се користи за долги апликации со кабел, заштита од изолација на моторот и системи погодени од скокови на напон, бучава или пречки.
Не. Компонентите од влезната и од моторната страна имаат различни функции. Едниот се фокусира на заштитата од напојувањето, додека другиот ги подобрува перформансите на моторот.
Да. Dufew обезбедува приспособени решенија засновани на напон, струја, барања за инсталација и работна околина.
Dufew Electric обезбедува сигурни реакторски решенија за индустриски VFD апликации со професионална производствена способност, приспособена инженерска поддршка и строга контрола на квалитетот.
Од заштита на моторот до апликации за возење на долги растојанија, Dufew им помага на клиентите да ја подобрат доверливоста на опремата, да ги намалат трошоците за одржување и да постигнат стабилна работа.
