Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

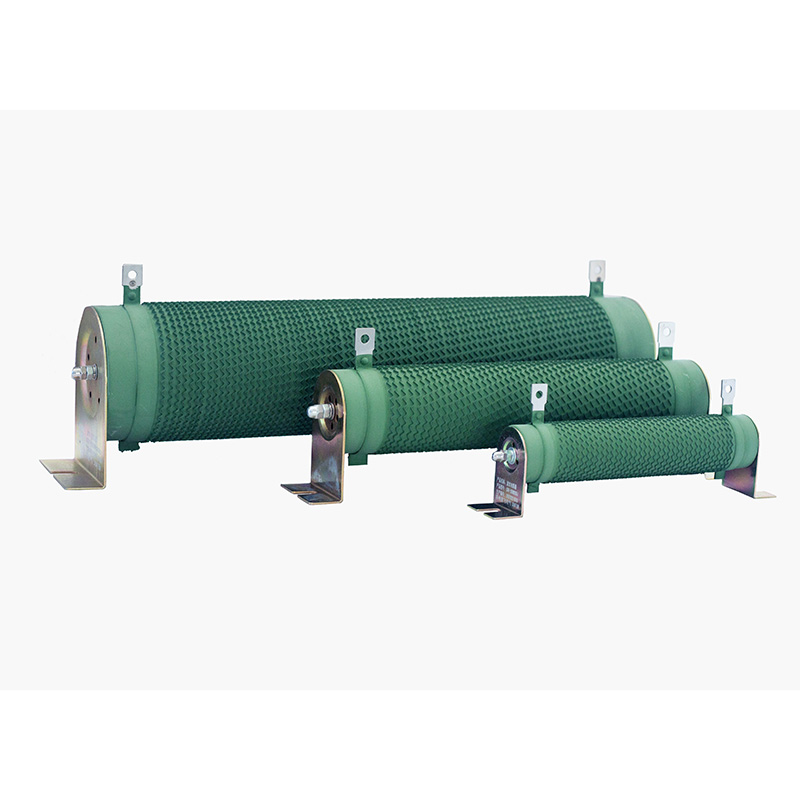

Брановидни отпорници од серијата DUFEW CRR се дизајнирани за тешки индустриски апликации, вклучувајќи системи за сопирање VFD, тестирање на оптоварување на електрониката за напојување, динамично сопирање и заштита на кола. Со висока моќност, одлична дисипација на топлина и долг работен век, тие обезбедуваат стабилни и сигурни перформанси во тешки работни средини.
Отпорниот елемент е изработен од висококвалитетна лента од никел-хром (Ni-Cr) или константанска легура, прецизно намотана во брановиден профил со автоматизирана опрема и монтирана на работ на високофреквентно шупливо керамичко јадро. Тој е безбедно фиксиран со стеги од нерѓосувачки челик за да се подобри отпорноста на вибрации и механичката стабилност, додека тешките терминали од нерѓосувачки челик обезбедуваат одлична отпорност на корозија и сигурни електрични врски.
За зголемена издржливост, површината на отпорникот е обложена со еколошки UL94V-2 пламен изолационен слој кој е без чад, нетоксичен, отпорен на оксидација и многу отпорен на влага и стареење. Произведени во согласност со стандардите GB-5792, производите поддржуваат и хоризонтална и вертикална инсталација, овозможувајќи флексибилна интеграција во електрични контролни кабинети или самостојни склопови на отпорници.
| Код на моделот | Значење | Опис |
| CRR | Серии | Брановидни отпорници |
| 2500 W | Номинална моќност | 2500 W |
| 54,4R | Оценет отпор | 54,4 Ω |
| J | Толеранција на отпор | J = ±5% (опционално: K = ±10%, H = ±3%) |
| Параметар | Спецификација |
| Опсег на моќност | 50W–10KW |
| Работен напон | ≤1200V |
| Опсег на отпор | 0,01Ω–1KΩ |
| Толеранција на отпор | ±3% / ±5% / ±10% |
| Оценка за заштита | IP00 |
| Температурен коефициент (TCR) | ≤300 ppm/°C |
| Рејтинг за отпорни на пламен | UL 94V-2 |
| Стандард за усогласеност | GB/T 5792 |
1: Изолационо јадро: Користи високофреквентна шуплива керамичка цевка која нуди одлична отпорност на висока температура, структурна цврстина и отпорност на удари, обезбедувајќи стабилност на елементот на отпорот при работни услови на висока температура.
2: Елемент на отпор: користи висококвалитетна лента од никел-хром или константанска легура, која се карактеризира со низок температурен коефициент и висок капацитет за преоптоварување. Дизајнот со брановидни рабови ја максимизира површината на дисипација на топлина додека ја минимизира индуктивноста.
3: Монтирање и терминали: Стегите од не'рѓосувачки челик ја зацврстуваат лентата за отпор за да спречат поместување или олабавување; терминалите се направени од нерѓосувачки челик со задебелена конструкција и површинска обработка, обезбедувајќи отпорност на корозија, спречување на 'рѓа и лесно поврзување.
4: Површинска обвивка: Се одликува со еколошки зелен изолационен слој со силна адхезија и UL94V-2 оценка за отпорност на пламен. Отпорен е на корозија, без чад, нетоксичен и без мирис, ефикасно ја штити лентата за отпор од оксидација и го продолжува работниот век.
5: Целокупна структура: Оцените на моќноста се движат од 50W до 10KW, со вредности на отпор од 0,01Ω до 1KΩ и работен напон до 1200V; Структурата на лента со брановидни рабови комбинира ниска индуктивност со висока прецизност.
lСтруктура од брановидни рабови што нуди голема површина за дисипација на топлина и одлична термичка стабилност
lВисокофреквентно шупливо керамичко јадро; отпорен на високи температури, робустен и отпорен на удари
lВисококвалитетна жица за отпорност на легура; ниски температурен коефициент (≤300 ppm/°C) и висока прецизност
lСилна краткорочна способност за преоптоварување; издржува 10x номинална моќност за 5 секунди без видливи оштетувања
lТерминали од нерѓосувачки челик; Отпорни на корозија, отпорни на 'рѓа и сигурни врски
lЕко-пријателски слој; отпорен на пламен и отпорен на корозија; без чад, нетоксичен и без мирис
lРигорозна валидација на перформансите; целосно усогласен со стандардите за отпорен напон, влажна топлина и термички шок
lВо согласност со стандардите GB-5792; сигурен квалитет
Отпорници за сопирање за погони со променлива фреквенција (VFD); заштитни отпорници за серво погони; отпорни оптоварувања за тестирање на енергетската електроника; отпорници за земање примероци за кола за напојување; отпорници за ограничување на струјата за погони на мотори; стартни отпорници; отпорници за заштита на колото. Широко се користи во опремата низ индустриите како што се лифтови, пристанишни машини, валани мелници, кранови, макари, машини за обликување со инјектирање, машини за цртање жица, центрифуги, машини за текстил, опрема за печатење и боење, рекламатори, машини за производство на хартија, сценска опрема и системи за тестирање.
| Електрични карактеристики | Услови за тестирање | Изведба |
| Издржлив напон на диелектрик | 2500 VAC / 50 Hz / 60s | Струја на истекување ≤10mA |
| Отпорност на изолација | 1000 VDC | Отпор на изолација ≥100MΩ |
| Преоптоварување со кратко време | 10× номинална моќност за 5 секунди | Нема видливи оштетувања |
| Долгорочен век на оптоварување | Циклично тестирање за вклучување (10 секунди со енергија, 90 исклучени) | > 9.000 часа |
| Влажна топлина во стабилна состојба | 40°C ±2°C, 90%–95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Брза промена на температурата | -55°C, 55°C, 155°C, 15 мин на секоја температура, 5 циклуси | ΔR ≤ ±(2%R + 0,05Ω) |
| Отпорност на топлина | 350°C / 2h | Без очигледна промена на бојата или оштетување |
| Температурен коефициент (TCR) | Отпорност при номинално оптоварување во споредба со статичкиот отпор | ≤300 ppm/°C |
| Отпорност на пламен | 10× номинална моќност за 5 мин | Црвено-жешко без отворен пламен |
| Механички карактеристики | Услови за тестирање | Изведба |
| Јачина на терминалот | 45 N / 30-ти | Нема лабавост или видливи оштетувања |
| Отпорност на вибрации | 5–200 Hz, 1 g, 98m/s² | Нема видливи оштетувања на надворешната структура |
| Отпорност на топлина на лемење | Оловни терминали потопени во лемење 350±5℃ за 3 секунди | ΔR ≤ ±(1%R + 0,05Ω); нема видливи надворешни оштетувања, ознаките остануваат јасни |
| Лемење | Терминали потопени во лемење 235±5℃ за 5 секунди | Покриеност со лемење на завршна површина ≥95% |
| Критериуми за споредба | Брановидни отпорници | Конвенционален карбонски филм / отпорник на метален филм |
| Ракување со моќност | Дизајниран за апликации со голема моќност, 50W–10kW; издржува 10× номинална моќност за краткотрајни преоптоварувања | Типично 0,1-20 W; лесно се оштетува при преоптоварување |
| Отпорност на температура и работен век | Издржува температури до 350°C; цикличниот работен век надминува 9.000 часа | Пониска отпорност на топлина; резистивниот филм има тенденција да старее и да се лупи при долготрајни високи температури |
| Тековен капацитет | Погоден за апликации со висока струја, моторно сопирање, регенеративно празнење и фрлање товар | Првенствено дизајниран за сигнални кола со ниска струја |
| Карактеристики на индуктивност | Стандардните модели имаат поголема индуктивност; Достапни се неиндуктивни брановидни верзии | Дизајн без калем со многу ниска индуктивност, погоден за високофреквентни кола со мала моќност |
| Еколошка издржливост | Керамичкото јадро со терминали од нерѓосувачки челик обезбедува одлична отпорност на вибрации и удари | Структурата со тенок филм има послаба адхезија и е поподложна на дефекти предизвикани од вибрации |
| Ефикасност на трошоците | Високо рентабилно за апликации со голема моќност; повисоки трошоци за оценки со ниска моќност | Ниска цена за апликации со мала моќност; скапи и помалку практични за барањата за висока моќност |
П1: Како да изберам отпорник со соодветна ознака на моќност?
О: Изберете отпорник со номинална моќност 1,5 до 2 пати поголема од вистинската потрошувачка на енергија во колото. Исто така, размислете за намалување на моќноста поради температурата на околината; потребен е поголем рејтинг на моќност за средини со висока температура.
П2: Дали е нормално температурата на површината на отпорникот да биде многу висока?
О: Брановидните отпорници DUFEW ја претвораат електричната енергија во топлина за време на работата, така што високата температура на површината е нормална. Погрижете се местото за инсталација да биде добро проветрено и без запаливи материјали. Ако температурата е ненормално висока, проверете дали има преоптоварување или избор на помала моќност.
П3: Кој е препорачаниот метод за инсталација за отпорниците?
О: Производот поддржува хоризонтална или вертикална инсталација; се претпочита хоризонтална монтажа за да се олесни ладењето со природна конвекција. Обезбедете доволно растојание околу телото на отпорникот (обично барем дијаметарот на отпорникот) и избегнувајте да го монтирате рамно на ѕидовите на кабинетот или други компоненти што генерираат топлина. Ако повеќе отпорници се инсталирани рамо до рамо, растојанието меѓу нив треба да биде најмалку 50 mm.
П4: Кои се оценките за толеранција на отпор за серијата CRR и како да изберам?
О: Серијата DUFEW CRR нуди три степени на толеранција: Класа K (±10%), Класа J (±5%) и Класа H (±3%). Класата J (±5%) е генерално доволна за индустриско сопирање и примена на оптоварување; за прецизно мерење или кола за земање примероци, се препорачува класа H (±3%) за поголема точност.
