Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

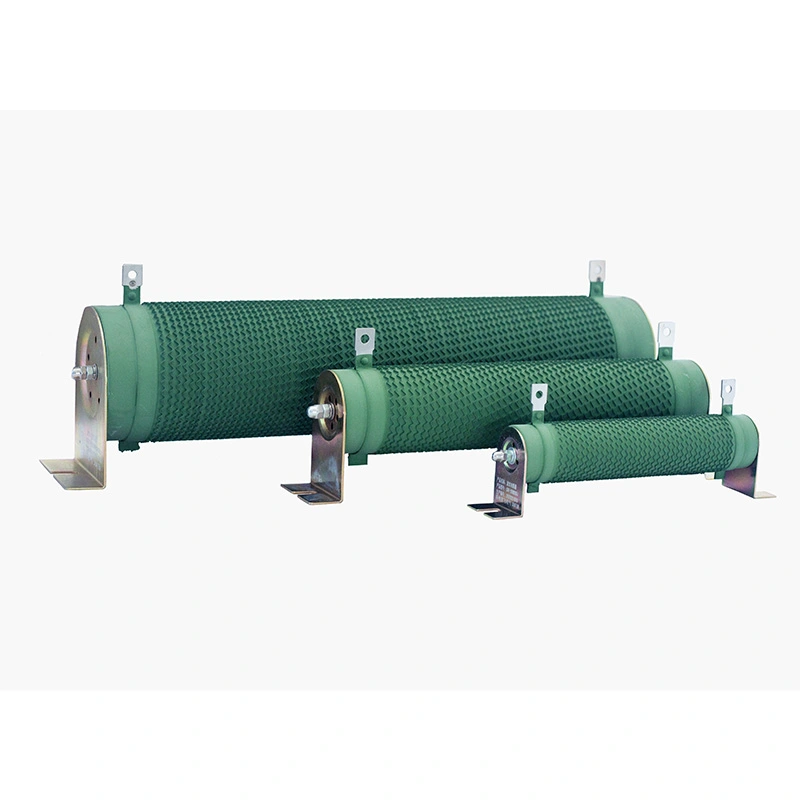

Неиндуктивниот брановиден отпорник од серијата DUFEW CRR е отпорник за пасивно дисипирање на енергија со голема моќност, специјално оптимизиран за пулсни кола со средна и висока фреквенција. Со уникатна вертикална брановидна неиндуктивна структура на намотување со рамна лента, производот нуди оценки за моќност од 50W до 10kW, вредности на отпор од 0,01Ω до 1kΩ, три опции за толеранција на отпор и максимален работен напон од 1200V.
Дизајниран со одлична способност за преоптоварување на пулсот и стабилни термички перформанси, широко се користи за дисипација на енергија, сензори за струја, сопирање, потиснување на пренапони и тестирање на оптоварување во системи за обновлива енергија, индустриска автоматизација и опрема за лабораториски тестови ширум светот.
| Код на моделот | Значење | Опис |
| CRR | Серии | Неиндуктивен брановиден отпорник |
| 2500 W | Номинална моќност | 2500 W |
| 54,4R | Оценет отпор | 54,4 Ω |
| J | Толеранција на отпор | J = ±5% (опционално: K = ±10%, H = ±3%) |
| Параметар | Спецификација |
| Опсег на моќност | 50W–10kW |
| Работен напон | ≤1200V |
| Опсег на отпор | 0,01Ω–1kΩ |
| Толеранција на отпор | ±3% / ±5% / ±10% |
| Оценка за заштита | IP00 |
| Температурен коефициент (TCR) | ≤300 ppm/°C |
| Рејтинг за отпорни на пламен | UL 94V-2 |
| Стандард за усогласеност | GB/T 5792 |
Произведено од едноделна изолациона керамика со висока алумина, шупливото јадро се одликува со внатрешен воздушен канал за конвекција за ефикасна дисипација на топлина. Обезбедува одлична отпорност на вибрации и одржува стабилни перформанси на изолација на температури до 350°C. Керамичката структура издржува повторено возење велосипед на високи и ниски температури без пукање.
Рамната легура лента е прецизно втисната во континуиран брановиден профил, обезбедувајќи исклучително низок температурен коефициент на отпор (TCR). Достапни се два легирани материјали за да одговараат на различни примени: Никел-хром (Ni-Cr) за континуирано сопирање со голема моќност и дисипација на енергија, и Constantan за прецизни кола за сензори со ниска струја.
Крајните стеги, приклучните столбови и држачите за монтирање се направени од задебелен нерѓосувачки челик со пасивирана антикорозивна завршница. Склопот поминува тест за повлекување на терминалот 45N без олабавување, нуди одлична отпорност на топлината на лемењето и го минимизира загревањето на контактот предизвикано од оксидација.
Користејќи техника на обратно неиндуктивно намотување со двојна жица, еквивалентната сериска индуктивност (ESL) вообичаено може да се контролира под 10nH, што го прави отпорникот погоден за високофреквентни преклопни кола кои работат на фреквенции до 100 kHz.
lЕкстремно ниска индуктивност – Брановидна структура во комбинација со обратно неиндуктивно намотување ефикасно ја елиминира самоиндуктивноста, ги потиснува високофреквентните осцилации и скоковите на напонот и ги штити електричните полупроводнички уреди.
lОдлична дисипација на топлина – Вертикалниот брановиден дизајн ја зголемува површината за ладење, додека керамичкото јадро обезбедува ефикасна топлинска спроводливост, овозможувајќи поголема густина на моќност и понизок пораст на температурата.
lИзвонредна способност за преоптоварување – Издржува 10× номинална моќност за 5 секунди без видливи оштетувања, што го прави идеален за апликации за сопирање и апсорпција на пренапони.
lДолг работен век – цикличниот век на оптоварување надминува 9.000 часа (празнење од 10 секунди / интервал од 90 секунди), со слој отпорен на стареење и керамичко јадро без деформации.
lЕколошки - Неорганскиот еколошки слој не произведува чад, нема отровни гасови и е во согласност со безбедносните барања RoHS и UL.
lФлексибилно прилагодување – Вредноста на отпорот, рејтингот на моќноста, димензиите, ориентацијата на терминалот и држачите за монтирање може да се приспособат според цртежите или спецификациите.
Конвертори за складирање енергија, фотоволтаични инвертери, системи за контрола на теренот на турбините на ветер, тест оптоварувања за стареење на батериите, отпорници за пред-полнење и празнење со еднонасочно брзо полнење.
Погони со променлива фреквенција со средна и висока фреквенција, регенеративно сопирање со серво погон, пристанишни кранови, лифтови, валавници, машини за влечење жици и текстилна опрема, системи за дисипација на енергија.
Банки за оптоварување со висока фреквенција, клупи за тестирање на импулсни сигнали, системи за стареење на напојување, прецизно мерење на струјата, отпорници за отчукување и придушување.
CNC EDM машини со жица за сечење, опрема за лачно заварување, системи за подигнување и осветлување на сцената, центрифуги, машини за хартија и рекламатори.
Ограничување на струјата со висока фреквенција, отпорници за стартување на моторот, среднонапонска апсорпција на енергија од пренапонот на кабинетот.
DUFEW е специјализиран за истражување и развој и производство на енергетски електронски компоненти, обезбедувајќи сигурни производи и интегрирани решенија за индустриските корисници, дистрибутерите и OEM клиентите.
Нудиме комплетен асортиман на електронски производи за напојување, вклучувајќи отпорници, единици за сопирање, реактори, трансформатори, филтри и системи на оптоварување, обезбедувајќи едношалтерски извори за различни потреби за апликации.
Строгите производни процеси, модерните производни линии и ригорозната контрола на квалитетот обезбедуваат постојани перформанси на производот, долг работен век и доверливо работење.
Достапни се приспособени вредности на отпор, оценки за моќност, димензии, конфигурации на терминалите и опции за монтирање за да ги задоволат вашите специфични технички барања.
Ефикасното управување со производството и одговорната техничка поддршка помагаат да се скратат времето на испорака и да се обезбеди сигурна помош од изборот на производ до услугата по продажбата.
| Карактеристично | Услови за тестирање | Изведба |
| Издржлив напон на диелектрик | 2500 VAC / 50 Hz / 60s | Струја на истекување ≤10mA |
| Отпорност на изолација | 1000 VDC | ≥100MΩ |
| Преоптоварување со кратко време | 10× номинална моќност за 5 секунди | Нема видливи оштетувања |
| Долгорочен век на оптоварување | Циклично работење (вклучено 10 секунди / исклучено 90 секунди) | 9.000 часа |
| Влажна топлина во стабилна состојба | 40°C ±2°C, 90-95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Брза промена на температурата | -55°C / 55°C / 155°C, по 15 мин., 5 циклуси | ΔR ≤ ±(2%R + 0,05Ω) |
| Отпорност на топлина | 350°C / 2h | Без очигледна промена на бојата или оштетување |
| Температурен коефициент | Номинален отпор на оптоварување наспроти статички отпор | <300 ppm/°C |
| Отпорност на пламен | 10× номинална моќност за 5 мин | Црвено-жешко без отворен пламен |
| Карактеристично | Услови за тестирање | Изведба |
| Јачина на терминалот | 45 N / 30-ти | Нема лабавост или видливи оштетувања |
| Отпорност на вибрации | 5–200 Hz, 1 g, 98m/s² | Нема видливи структурни оштетувања |
| Отпорност на топлина на лемење | Терминали потопени во лемење 350±5°C за 3 секунди | ΔR ≤ ±(1%R + 0,05Ω) |
| Лемење | Терминали потопени во лемење 235±5°C за 5 секунди | Покриеност со лемење ≥95% |
| Ставка за споредба | Неиндуктивен брановиден отпорник | Конвенционални отпорници (јаглероден филм / метален филм / стандардно жица) |
| Цел на дизајнот | Оптимизиран за високофреквентен пулс, VFD сопирање и дисипација на регенеративна енергија | Дизајниран за општи апликации со низок сигнал и постојана моќност |
| Паразитна индуктивна супресија | Обратно испреплетено брановидно намотување ја намалува индуктивноста на помалку од една десетина од конвенционалните типови намотани со жица | Нема активно потиснување на индуктивноста; Стандардните дизајни со жица имаат висока паразитска индуктивност |
| Пулсен одговор | Брз одговор на пулсот со минимална опашка на напонот | Забележливо индуктивно складирање на енергија и напонска опашка |
| Хармонично и сузбивање на шилци | Значително ги намалува хармоничните пречки и скоковите на напонот | Високата индуктивност може да ги засили скоковите на пулсот и изобличувањето на сигналот |
| Термички велосипедизам и стареење | Униформна дистрибуција на топлински стрес; повлекување на отпорот ≤1% при долгорочно возење велосипед | Лупење на филмот и прекумерно движење на отпорот при чести термички циклуси |
П1: Дали неиндуктивниот дизајн влијае на рејтингот на моќноста или точноста на отпорот?
О: Не. Неиндуктивниот метод на намотување само ја менува дистрибуцијата на магнетното поле на тековната патека. Тоа не влијае негативно на отпорноста, способноста за дисипација на топлина или моќноста на лентата од легура. Толеранцијата на отпорот и температурниот коефициент остануваат исти како и стандардната верзија.
П2: Како можам да утврдам дали е потребна неиндуктивна верзија?
О: Ако вашето коло користи PWM контрола со висока фреквенција, брзо префрлување IGBT или има пренапон на ѕвонење и изобличување на брановиот облик, се препорачува неиндуктивната верзија. За обични апликации за сопирање од 50/60 Hz, обично е доволен стандарден брановиден отпор.
П3: Дали може да се прилагодат посебните вредности или димензии на отпор?
О: Да. DUFEW обезбедува целосно прилагодување, вклучувајќи вредности на отпор над 0,01Ω–1kΩ, оценки за моќност, должина и дијаметар на керамичката цевка, позиции на терминалите и конфигурации на држачот за монтирање. Мострите може да се произведуваат брзо врз основа на цртежи или спецификации.
П4: Што треба да се направи ако повлекувањето на отпорот го надмине опсегот на толеранција по долготрајна употреба?
О: Долготрајната оксидација на висока температура, високата влажност и честите преоптоварувања може да ја оштетат лентата од легура. Ако отпорот на изолација падне под 100 MΩ, се препорачува замена. Подобрувањето на вентилацијата на кабинетот и изборот на отпорник со доволна маргина на моќност може значително да го продолжи работниот век.
Без разлика дали ви треба стандарден модел или целосно приспособено решение, инженерскиот тим на DUFEW е подготвен да помогне. Испратете ни ги вашите цртежи или технички спецификации за да добиете професионални препораки и брза понуда.
