Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

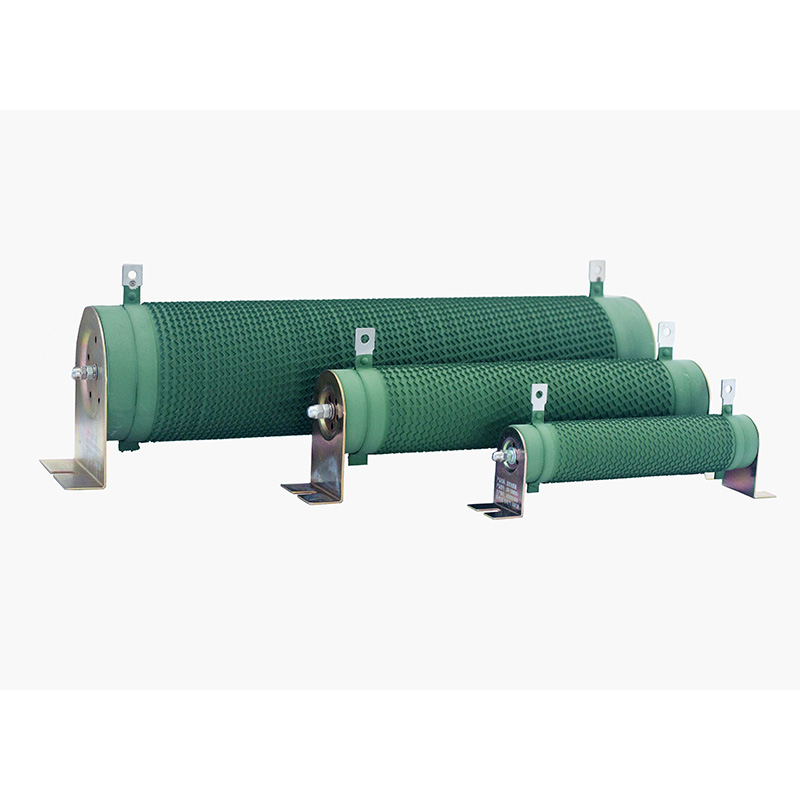

Тубуларниот отпорник DUFEW е жичана компонента со висока моќност изградена со структура на керамичка цевка која обезбедува електрична изолација и ефикасен пренос на топлина. Отпорните жици направени од никел-хром (Ni-Cr), манганин или легура на Константан се прецизно намотани околу керамичкото јадро за да се постигне стабилен отпор, силна способност за преоптоварување и постојани термички перформанси.
Дизајнот на керамичката цевка ја подобрува густината на моќноста и ефикасноста на ладењето со пренесување на топлина низ структурата на внатрешната јадро. По намотувањето, отпорникот е обложен со изолационен слој отпорен на пламен со висока температура за да се заштити отпорната жица од оксидација, влага и влијание врз животната средина, помагајќи да се одржи стабилна работа во индустриски услови.
Погоден за апликации за индустриска моќност, овој отпор најчесто се користи во VFD системи за сопирање, кола за стартување на моторот, опрема за тестирање на оптоварување, машини за заварување и други електрични системи кои бараат контролирана дисипација на енергија и сигурни термички перформанси.
Отпорникот ја претвора електричната енергија во топлина преку жица од легура на отпорност намотана околу керамичката цевка. Керамичкото јадро обезбедува изолација притоа помагајќи да се пренесе топлината во околината за ефикасна контрола на температурата.
Со стабилни перформанси при услови на висока струја, краткотрајно преоптоварување и постојано префрлување, тој е погоден за динамично сопирање, стартување на моторот, ограничување на струјата, симулација на оптоварување, опаѓање на напон и апликации за потрошувачка на енергија.
| Код на моделот | Значење | Опис |
|---|---|---|
| CRR | Серија на производи | Тубуларен отпорник |
| 2500 W | Номинална моќност | 2500 вати |
| 54,4R | Оценет отпор | 54,4 Ω |
| J | Толеранција на отпор | J = ±5% (опционално: K = ±10%, H = ±3%) |
| Параметар | Спецификација |
|---|---|
| Опсег на моќност | 50W--10kW |
| Работен напон | ≤1200V |
| Опсег на отпор | 0,01Ω--1kΩ |
| Толеранција на отпор | ±3%, ±5%, ±10% |
| Оценка за заштита | IP00 |
| Температурен коефициент (TCR) | ≤300 ppm/°C |
| Рејтинг за отпорни на пламен | UL 94V-2 |
| Стандард за усогласеност | GB/T 5792 |
Структурата на намотување директно влијае на способноста за дисипација на топлина, индуктивноста и соодветноста на примената на отпорникот.
Отпорната жица е намотана во конвенционална спирална шема околу керамичката цевка. Оваа структура нуди едноставно и економично решение за апликации за дисипација на енергија со ниска фреквенција каде што индуктивноста не е критична грижа.
Отпорната жица е формирана во брановиден профил и монтирана вертикално на керамичката цевка. Овој дизајн значително ја зголемува површината за ладење додека ја намалува паразитската индуктивност, што го прави идеален за VFD системи за сопирање, пулсни оптоварувања и апликации кои бараат подобрени термички перформанси.
Обезбедува постојана вредност на отпорот и е погоден за повеќето стандардни индустриски апликации кои бараат стабилна и без одржување работа.
Отпорот може да се прилагоди со помош на подвижна метална клешта или механизам за прислушување, овозможувајќи флексибилни поставки за отпор за пуштање во работа на опремата, тестирање и апликации со променливо оптоварување.
Достапен со повеќе точки на допирање за да обезбеди различни вредности на отпор од еден отпорник, што го прави погоден за сложени електрични кола и повеќестепена контрола на оптоварувањето.
Произведена од висококвалитетна изолациона керамика, цевката обезбедува одлична диелектрична цврстина, ефикасен пренос на топлина, висока механичка сила и извонредна отпорност на термички удар при континуирана индустриска работа.
Достапна во легури на никел-хром (Ni-Cr), манганин и константан, жицата за отпор нуди стабилни електрични карактеристики, одлична способност за преоптоварување и долгорочна отпорност на отпор при повторено термички циклус.
Еколошкиот неоргански изолационен слој ја заштитува отпорната жица од оксидација, влага, прашина и корозија додека обезбедува сигурна изведба на отпорност на пламен во согласност со барањата UL94V-2.
Керамичката цевка функционира и како изолациона потпора и ефикасен медиум за дисипација на топлина, овозможувајќи му на отпорникот да испорача повисоки оценки за моќност во рамките на компактен отпечаток. Ова го прави идеален за индустриски апликации каде што просторот за инсталација е ограничен.
Високата топлинска спроводливост на керамичката цевка овозможува брз пренос на топлина од отпорната жица до околниот воздух. Опционалната вертикална брановидна намотка дополнително ја зголемува површината за ладење, подобрувајќи ги перформансите на континуираното оптоварување и намалувајќи ја работната температура.
Произведен со висококвалитетни керамички материјали и заштитен со високотемпературна неорганска изолациона обвивка, отпорникот може да издржи работни температури до 350°C. Достапни се верзии обложени со стакло со емајл за апликации кои бараат температури до 375°C.
Дизајниран за апликации со висока струја и краткотрајно преоптоварување, отпорникот обезбедува одлична отпорност на термички шок и повторно оптоварување на импулсот. Добро е прилагоден за апликации за стартување на моторот, динамично сопирање и тестирање на оптоварување.
DUFEW нуди фиксни, прилагодливи, мулти-терминални, ниска индуктивност и специјално дизајнирани цевчести отпорници за задоволување на различни електрични и механички барања во различни индустрии.
Отпорникот може да се испорачува со различни држачи за монтирање и конфигурации на терминали, што овозможува удобна инсталација во електрични кабинети, банкини за оптоварување, опрема за тестирање и индустриски машини.
Жица од легура со врвна отпорност, издржливата керамичка структура и заштитната обвивка отпорна на оксидација обезбедуваат стабилни вредности на отпорот, одлична топлинска стабилност и продолжен работен век под тешки работни услови.
Широко се користи во машини за заварување, индустриски контролни кабинети и системи за електрична автоматизација за ограничување на струјата, опаѓање на напон и дисипација на енергија.
Погоден за оптоварување, опрема за тестирање на согорување, системи за празнење батерии и тестови за стареење на напојувањето каде што е потребна стабилна дисипација на енергија.
Се применува во VFD системи за сопирање со мала и средна моќност, кола за стартување на моторот, системи за серво погон и опрема за индустриски пренос што бара сигурно сопирање и контрола на оптоварувањето.
Се користи во електрична мерна опрема, заштитни кола, разводни уреди и контролни панели за да се обезбеди стабилен отпор и да се подобри сигурноста на колото.
Идеално решение за замена за одржување на индустриска опрема, надградба на машините и производство на OEM, со флексибилно прилагодување достапно за меѓународни клиенти.
| Карактеристично | Услови за тестирање | Изведба |
|---|---|---|
| Издржлив напон на диелектрик | 2500 VAC / 50 Hz / 60s | Струја на истекување ≤10mA |
| Отпорност на изолација | 1000 VDC | ≥100MΩ |
| Преоптоварување со кратко време | 10× номинална моќност за 5 секунди | Нема видливи оштетувања |
| Време на оптоварување | Циклично работење (вклучено 10 секунди / ИСКЛУЧЕНО 90-ти) | ＞ 9.000 часа |
| Отпорност на влажна топлина | 40°C ±2°C, 90--95% RH, 100 часа | ΔR ≤ ±(1%R + 0,05Ω) |
| Брзо температурно возење велосипед | -55°C / 55°C / 155°C, по 15 минути, 5 циклуси | ΔR ≤ ±(2%R + 0,05Ω) |
| Отпорност на топлина | 350°C за 2 часа | Нема видлива промена на бојата или оштетување |
| Температурен коефициент (TCR) | Оценето оптоварување наспроти почетниот отпор | ＜300 ppm/°C |
| Отпорност на пламен | 10× Номинална моќност за 5 минути | Сјае црвено без отворен пламен |
| Карактеристично | Услови за тестирање | Изведба |
|---|---|---|
| Јачина на терминалот | 45 N / 30 секунди | Без олабавување или видливи оштетувања |
| Отпорност на вибрации | 5--200Hz, 1g, 98m/s² | Нема видливи структурни оштетувања |
| Отпорност на топлина на лемење | Терминали потопени во лемење 350±5°C 3 секунди | ΔR ≤ ±(1%R + 0,05Ω) |
| Лемење | Терминали Потопени во лемење 235±5°C 5 секунди | Покриеност со лемење ≥95% |
Забелешка: Сите податоци за перформансите се мерат во стандардни лабораториски услови во согласност со GB/T 5792. Вистинските перформанси може да се разликуваат во зависност од условите за инсталација, температурата на околината и работниот циклус.
| Ставка за споредба | Тубуларен отпорник DUFEW | Конвенционален не-цевчест отпорник на моќност |
|---|---|---|
| Основна структура | Керамичката цевка со висока јачина служи и како изолациона поддршка и медиум за дисипација на топлина | Структурата за поддршка е првенствено механичка, со релативно ограничена способност за дисипација на топлина |
| Густина на моќност | Поголема излезна моќност во истиот простор за инсталација поради ефикасна топлинска спроводливост | Помала густина на моќност поради структурните ограничувања и ограничувањата за ладење |
| Дисипација на топлина | Керамичката цевка обезбедува брз пренос на топлина; опционалното брановидно намотување дополнително ја подобрува ефикасноста на ладењето | Дисипацијата на топлина главно зависи од површината и генерално е помалку ефикасно |
| Опции за конфигурација | Достапен во фиксни, прилагодливи, мулти-терминални и ниска индуктивност верзии | Претежно дизајни со фиксен отпор со ограничена флексибилност на конфигурацијата |
| Механичка јачина | Алумина керамичката конструкција со дебел ѕид нуди одлична отпорност на удар и долготрајна структурна стабилност | Тенките керамички или филмски структури се поподложни на пукање или оштетување за време на транспортот и инсталацијата |
| Одржување | Мазната цилиндрична површина ја минимизира акумулацијата на прашина и го поедноставува рутинското чистење | Неправилните површини можат полесно да собираат прашина, поради што е потребно почесто чистење |
| Типични апликации | Динамично сопирање, стартување на моторот, оптоварување, опрема за тестирање, индустриска автоматизација, машини за заварување | Електронски кола за општа намена и конвенционални апликации за дисипација на енергија |
DUFEW е специјализиран за дизајн и производство на отпорници за индустриска моќност и енергетски електронски компоненти, обезбедувајќи сигурни производи за глобалните OEM, дистрибутери и индустриски корисници.
Нашето портфолио на производи вклучува цевчести отпорници, брановидни отпорници, отпорници со алуминиумски куќишта, банкини на отпорници за сопирање, реактори, единици за сопирање, трансформатори, филтри и системи за тестирање на оптоварување.
Секој производ се произведува според стандардизирани производствени процеси и се подложува на сеопфатни електрично и механичко тестирање пред испораката за да се обезбедат стабилни перформанси и постојан квалитет.
Обезбедуваме приспособени вредности на отпор, оценки за моќност, димензии, типови на терминали, структури за намотување и решенија за монтирање врз основа на цртежите на клиентите или барањата на апликацијата.
Со модерни производствени капацитети и искусен инженерски тим, DUFEW обезбедува стабилен производствен капацитет, брзо време на испорака и професионална техничка поддршка во текот на вашиот проект.
О: Тубуларен отпорник е тип на жичен отпорник кој користи керамичка цевка како изолационо јадро. Во споредба со рамни или плочести дизајни, цевчестата структура нуди подобра дисипација на топлина, поголема густина на моќност, подобрена механичка цврстина и поголема флексибилност за прилагодливи конфигурации или конфигурации со повеќе терминали.
О: Да. DUFEW обезбедува комплетни услуги за прилагодување на OEM и ODM, вклучувајќи вредности на отпор, оценки за моќност, димензии, материјали од жици за отпор, типови на терминали, држачи за монтирање, прилагодливи структури и конфигурации со повеќе терминали врз основа на вашите цртежи или барања за апликација.
О: Стандардната верзија има конструкција од отворен тип IP00 и е наменета за инсталација во електрични кабинети или опрема. За опкружувања со висока влажност или сурови работни средини, препорачуваме да изберете верзија обложена со стаклена емајл или специјално заштитена верзија или да користите соодветни мерки за затворање и отпорни на влага.
О: Замената треба да одговара на оригиналната вредност на отпорот, рејтингот на моќноста, работниот напон и димензиите на инсталацијата. Ако оригиналниот модел не е достапен, DUFEW може да препорача еквивалентно или надградено решение засновано на вашата апликација за да обезбеди безбедно и сигурно работење.
О: Фиксните модели се идеални за опрема со барања за стабилен отпор, додека прилагодливите верзии се подобро прилагодени за пуштање во работа, тестирање, симулација на оптоварување и апликации кои бараат прилагодување на отпорот за време на работата.
О: Широко се користи во моторни погони, системи за сопирање со инвертер, опрема за заварување, оптоварување, опрема за тестирање на моќност, индустриска автоматизација, електрични контролни панели, системи за празнење батерии, опрема за обновлива енергија, железнички системи и други тешки индустриски апликации.
DUFEW произведува висококвалитетни тубуларни отпорници за индустриска контрола на моќноста, системи за сопирање, тестирање на оптоварување и апликации за дисипација на енергија. Без разлика дали ви треба стандарден производ или целосно приспособено решение, нашиот инженерски тим е подготвен да обезбеди професионална техничка поддршка и брзи понуди.
- OEM & ODM Производство
- Прилагодени вредности на отпор
- Оценки за моќност од 50W до 10kW
- Прилагодливи и мулти-терминални дизајни
- Прилагодени димензии и решенија за монтирање
- Поддршка за инженерски избор
- Стабилно масовно производство
- Испорака низ целиот свет
Контактирајте со DUFEW денес за да разговарате за вашите барања за апликација и да добиете приспособена понуда.
