Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

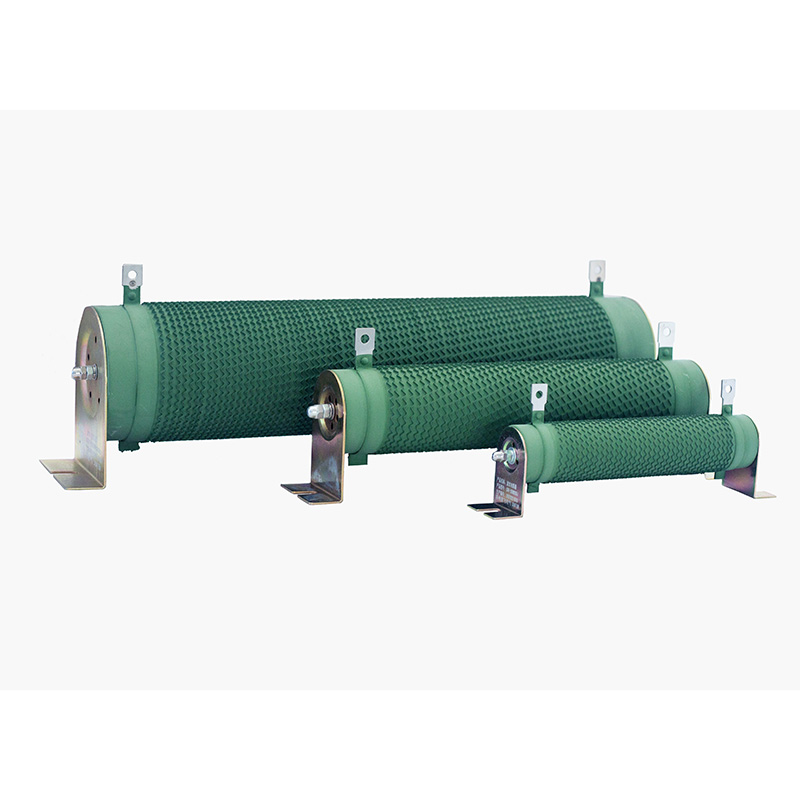

Брановидни отпорници на инвертер од серијата DUFEW CRR е компонента за сопирање со голема моќност дизајнирана за системи за дисипација на енергија на инверторот. За време на брзото забавување на моторот, регенеративната енергија се враќа во DC магистралата на инвертерот, предизвикувајќи пораст на напонот. Без соодветно управување со енергијата, прекумерниот напон може да предизвика заштита од пренапон или да ги оштети енергетските полупроводнички компоненти.
Серијата CRR користи висококвалитетна лента од никел-хром (Ni-Cr) или константанска легура, прецизно формирана во брановидна структура и вертикално намотана околу шупливо керамичко јадро со висока алумина. Овој дизајн ја зголемува површината на дисипација на топлина, ја подобрува топлинската ефикасност и ја намалува паразитската индуктивност за да се минимизираат скоковите на напонот при високофреквентно префрлување.
Дизајниран за чести услови на сопирање, производот обезбедува силна способност за краткотрајно преоптоварување, стабилни термички перформанси и сигурна работа во индустриски средини. Најчесто се користи во лифтови, кранови, валани мелници, машини за обликување со инјектирање, центрифуги, транспортери и други системи за погон со променлива фреквенција.
За време на забавувањето на моторот, регенеративната енергија се пренесува од DC магистралата на инвертерот до единицата за сопирање и се претвора во топлина преку елементот за отпор. Овој процес помага да се спречи пренапон на DC автобусот, да се заштитат компонентите на инвертерот и да се одржуваат стабилни перформанси на сопирање при повторени работни услови.
| Код на моделот | Значење | Опис |
|---|---|---|
| CRR | Серија на производи | Инвертер брановиден отпорник |
| 2500 W | Номинална моќност | 2500 вати |
| 54,4R | Оценет отпор | 54,4 Ω |
| J | Толеранција на отпор | J = ±5% (опционално: K = ±10%, H = ±3%) |
| Параметар | Спецификација |
|---|---|
| Опсег на моќност | 50W--10kW |
| Работен напон | ≤1200V |
| Опсег на отпор | 0,01Ω--1kΩ |
| Толеранција на отпор | ±3%, ±5%, ±10% |
| Оценка за заштита | IP00 |
| Температурен коефициент (TCR) | ≤300 ppm/°C |
| Рејтинг за отпорни на пламен | UL 94V-2 |
| Стандард за усогласеност | GB/T 5792 |
Отпорот е изграден на едноделно керамичко јадро со висока алумина и шуплив воздушен канал кој промовира континуиран проток на воздух за ефикасно ладење. Керамичката структура издржува повторени циклуси на сопирање на висока температура без пукање, одржува одлични перформанси на изолација и ефикасно апсорбира термички шок за време на брзото трошење на енергијата.
Грејниот елемент е изработен од лента со легура на никел-хром со висока отпорност, прецизно втисната во континуиран брановиден профил. Во споредба со конвенционалното намотување со тркалезна жица, брановидната лента обезбедува поголема површина на дисипација на топлина, поголем капацитет за носење струја и постабилен отпор при повторени услови на сопирање со старт-стоп. Температурниот коефициент останува под300 ppm/°C.
Терминалите, стегите за заклучување и држачите за монтирање се направени од задебелен нерѓосувачки челик со антикорозивен третман на пасивација. Склопот одржува сигурно механичко прицврстување при континуирани вибрации, издржува повторена топлина при лемење и го минимизира отпорот на контакт предизвикан од оксидација, обезбедувајќи сигурна работа при тешки апликации на инвертер.
Еколошкиот неоргански изолационен слој обезбедува одлична отпорност на високи температури, корозија, влага и прашина. За време на краткорочни услови на преоптоварување, отпорникот може да свети црвено без да создава отворен пламен, помагајќи да се подобри безбедноста при работа и истовремено да се продолжи работниот век на лентата од легура во индустриски средини.
Специфично дизајниран за апликации за сопирање VFD, отпорникот брзо ја троши регенеративната енергија генерирана за време на забавувањето на моторот, ефикасно спречувајќи го порастот на напонот на DC магистралата и елиминирајќи ги алармите за пренапон на инвертерот (OV).
Вертикално намотана брановидна легура лента обезбедува значително поголема површина за ладење од конвенционалните отпорници со жица. Во комбинација со шупливото керамичко јадро, тој обезбедува ефикасен пренос на топлина, пониски работни температури и стабилни перформанси при чести циклуси на сопирање на старт-стоп.
Дизајниран да издржи10 пати поголема од номиналната моќност до 5 секунди, отпорникот лесно се справува со високоенергетските импулси генерирани за време на итни запирања, спуштање на големо оптоварување и брзо забавување на моторот без видливи оштетувања.
Конструиран со високо-алумина керамика, тежок хардвер од не'рѓосувачки челик и UL94V-2 облога за отпорност на пламен, отпорникот нуди одлична отпорност на вибрации, корозија, прашина, влага и повторено термички циклус, обезбедувајќи долготрајна сигурност во тешките индустриски апликации.
Склопот за монтирање од армиран нерѓосувачки челик одржува сигурни електрични приклучоци дури и при постојани вибрации, што го прави отпорникот идеален за кранови, валани мелници, лифтови и друга тешка опрема управувана од инвертер.
Достапен со толеранции на отпор на±3%, ±5% и ±10%, серијата CRR опфаќа оценки за моќност од50 W до 10 kWи поддржува сопствени вредности на отпор, димензии, стилови на терминали и конфигурации за монтирање за да се исполнат специфичните барања на инвертерот.
Неорганската изолациона обвивка е отпорна на пламен, без чад и е во согласност соUL94V-2барања. Во услови на преоптоварување, отпорникот свети црвено без да создава отворен пламен, што помага да се подобри оперативната безбедност.
Идеален за кранови, лифтови, дигалки, макари и платформи за подигање кои бараат често забрзување и сопирање додека одржуваат стабилни перформанси на инвертерот.
Погоден за валавници, машини за обликување со инјектирање, CNC опрема, машини за цртање жици, машини за текстил и друга опрема за обработка со повторувачки циклуси на сопирање.
Широко се користи во транспортни системи, автоматизирани производни линии, логистичка опрема и автоматизација на складиштето за да ја апсорбира регенеративната енергија на сопирање и да ја подобри стабилноста на системот.
Се препорачува за системи за тестирање на мотори, опрема за симулација на оптоварување, лабораториски тест клупи, центрифуги и други специјализирани индустриски апликации кои бараат сигурна дисипација на енергијата при сопирање.
DUFEW е специјализиран за развој и производство на висококвалитетни електронски компоненти, обезбедувајќи сигурни производи и интегрирани решенија за индустриски корисници, дистрибутери и OEM клиенти.
Современите производствени капацитети, стандардизираните производни процеси и строгата контрола на квалитетот обезбедуваат стабилни електрични перформанси, постојан квалитет на производот и доверливо долгорочно работење.
Покрај отпорниците за сопирање со инвертер, DUFEW нуди сеопфатен асортиман на енергетски електронски производи, вклучувајќи реактори, единици за сопирање, филтри, трансформатори, банки за оптоварување и различни решенија за индустриски отпорници.
Прилагодени вредности на отпор, оценки за моќност, димензии, конфигурации на терминалите и опции за монтирање се достапни врз основа на цртежите на клиентите или техничките спецификации.
Со ефикасно управување со производството и искусна инженерска поддршка, DUFEW обезбедува стабилно време на испорака, брза техничка помош и професионални услуги за избор на производи за глобалните клиенти.
| Карактеристично | Услови за тестирање | Изведба |
|---|---|---|
| Издржлив напон на диелектрик | 2500 VAC / 50 Hz / 60s | Струја на истекување ≤10mA |
| Отпорност на изолација | 1000 VDC | ≥100MΩ |
| Преоптоварување со кратко време | 10× номинална моќност за 5 секунди | Нема видливи оштетувања |
| Време на оптоварување | Циклично работење (вклучено 10 секунди / ИСКЛУЧЕНО 90-ти) | ＞ 9.000 часа |
| Отпорност на влажна топлина | 40°C ±2°C, 90--95% RH, 100 часа | ΔR ≤ ±(1%R + 0,05Ω) |
| Брзо температурно возење велосипед | -55°C / 55°C / 155°C, по 15 минути, 5 циклуси | ΔR ≤ ±(2%R + 0,05Ω) |
| Отпорност на топлина | 350°C за 2 часа | Нема видлива промена на бојата или оштетување |
| Температурен коефициент | Оценето оптоварување наспроти почетниот отпор | ＜300 ppm/°C |
| Отпорност на пламен | 10× Номинална моќност за 5 минути | Сјае црвено без отворен пламен |
| Карактеристично | Услови за тестирање | Изведба |
|---|---|---|
| Јачина на терминалот | 45 N / 30 секунди | Без олабавување или видливи оштетувања |
| Отпорност на вибрации | 5--200Hz, 1g, 98m/s² | Нема видливи структурни оштетувања |
| Отпорност на топлина на лемење | Терминали потопени во лемење 350±5°C 3 секунди | ΔR ≤ ±(1%R + 0,05Ω) |
| Лемење | Терминали Потопени во лемење 235±5°C 5 секунди | Покриеност со лемење ≥95% |
Забелешка: Сите податоци за перформансите се добиени под стандардни услови за лабораториски тестови во согласност соGB/T 5792за да се обезбеди постојан квалитет и доверливи перформанси на производот.
| Ставка за споредба | Брановидни отпорници со инвертер DUFEW | Општа намена моќен отпорник |
|---|---|---|
| Примарна апликација | Дизајниран специјално за VFD динамично сопирање и дисипација на регенеративна енергија | Дизајниран за континуирана дисипација на енергија и електрични кола за општа намена |
| Оперативна должност | Кратко време, високо-енергетско пулсовно работење со интермитентни работни циклуси | Континуирана или стабилна работа |
| Метод на селекција | Отпор избран според спецификациите на инвертерот; рејтинг на моќност пресметан врз основа на работниот циклус на сопирање | Избран според барањата за континуирана дисипација на моќност |
| Способност за преоптоварување | Издржува до10× номинална моќност за 5 секунди, идеален за регенеративно сопирање | Ограничена способност за преоптоварување; не е погоден за повторени високоенергетски импулси |
| Дисипација на топлина | Структурата на брановидна лента обезбедува голема површина за ладење за ефикасен пренос на топлина | Конвенционалното намотување нуди ограничена ефикасност на ладењето |
| Работна температура | Температурата на површината до300°Cсо350°Cслој отпорен на топлина | Обично подолу200°Cво зависност од типот на отпорник |
| Потиснување на скокови на напон | Брановидните намотки помагаат да се намалат скоковите на прекинувачкиот напон и ја подобрува стабилноста на инвертерот | Нема оптимизација за потиснување на скокот на напонот |
| Механичка доверливост | Терминалите и заградите од не'рѓосувачки челик обезбедуваат одлична отпорност на вибрации за тешката индустриска опрема | Стандардна конструкција наменета за општи електрични примени |
| Типични апликации | Лифтови, кранови, валани, серво системи, машини за шприц, транспортери | Општа електронска опрема, напојувања, кола за осветлување и индустриски контролни системи |
О: Отпорник за сопирање со инвертер е специјално дизајниран да ја апсорбира регенеративната енергија создадена при забавување на моторот. За разлика од стандардните отпорници на моќност, тој работи при краткотрајни и високо-енергетски импулсни услови и е оптимизиран за периодично сопирање наместо континуирано трошење на моќноста.
О: Вредноста на отпорот треба да ја следи препорачаната спецификација на производителот на инвертерот, додека рејтингот на моќноста треба да се избере според фреквенцијата на сопирање, времето на сопирање, работниот циклус и моќноста на моторот. Ако не сте сигурни, инженерскиот тим на DUFEW може да го препорача соодветниот модел врз основа на вашата апликација.
О: Тоа е генералноне се препорачува. Различни инвертери може да имаат различни напони на сопирање и работни секвенци. Споделувањето на отпорник може да резултира со нестабилна работа или недоволни перформанси на сопирање. Ако е потребен заеднички отпорник, мора внимателно да се пресметаат и вредноста на отпорот и моќноста.
О: Да. Обезбедуваме производствени услуги OEM и ODM, вклучувајќи прилагодени вредности на отпор, оценки за моќност, димензии, стилови на терминали, држачи за монтирање и комплетни решенија засновани на цртежи на клиентите или технички спецификации.
О: Дизајниран е за стандардни апликации за сопирање VFD каде што способноста за висока преоптоварување и ефикасна дисипација на топлина се примарни барања. АНеиндуктивен брановиден отпорниксе препорачува за високофреквентни PWM кола, системи за складирање енергија и апликации каде што е критична екстремно ниската индуктивност.
О: Отпорниците за сопирање со инвертер се широко користени во лифтови, кранови, дигалки, валани мелници, машини за обликување со вбризгување, транспортери, текстилни машини, автоматизирани производни линии, системи за серво погон и опрема за обновлива енергија.
DUFEW обезбедува висок квалитетИнвертер брановидни отпорнициза апликации за индустриска автоматизација, обновлива енергија и моторни погони ширум светот. Без разлика дали ви треба стандарден производ или целосно приспособено решение, нашиот инженерски тим е подготвен да го поддржи вашиот проект со професионални препораки и брзо производство.
- OEM & ODM Производство
- Прилагодени вредности на отпор
- Прилагодени оценки за моќност (50W--10kW)
- Прилагодени димензии и опции за монтирање
- Поддршка за техничка селекција
- Стабилно масовно производство
- Брза глобална испорака
Контактирајте со DUFEW денес за да разговарате за вашата апликација или да побарате конкурентна понуда.
