Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.
Во VFD со голема моќност и системи за конверзија на моќност, исправувачката фаза ја претвора наизменичната струја во еднонасочна струја пред да го напојува делот на инвертерот. За време на овој процес на конверзија, струјата на DC магистралата може да содржи компоненти на бранување предизвикани од карактеристиките на исправување, флуктуацијата на оптоварувањето и регенеративното работење.

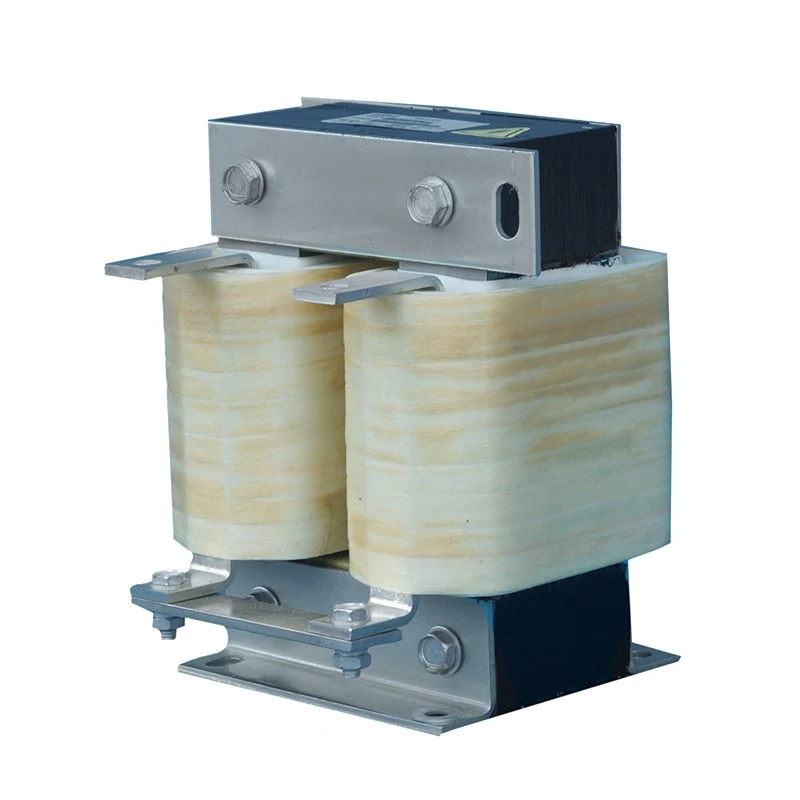

Dufew Electric DC Link Reactor е инсталиран во серија помеѓу деловите на исправувачот и инверторот на колото на DC магистралата. Со обезбедување на индуктивно складирање на енергија, таа ја ублажува варијацијата на струјата, го одржува континуираниот проток на DC струја и го намалува електричното напрегање на еднонасочните кондензатори и уредите со енергетски полупроводници.
За разлика од конвенционалните реактори со наизменична струја, тој е специјално дизајниран за континуирано работење со еднонасочна струја. Сегментираната магнетна структура со воздушен јаз ја подобрува отпорноста на пристрасност на еднонасочна струја, го намалува ризикот од магнетна сатурација и одржува стабилни перформанси на индуктивноста за време на долготрајно индустриско работење.
Dufew користи ладно валани јадра од силикон челик, системи за изолација од класа F, прецизни процеси на намотување и технологија за импрегнација со вакуум за да постигне сигурни термички перформанси, цврстина на изолација и механичка стабилност.
При конверзија AC-DC, флуктуациите на напонот од стадиумот на исправувачот може да внесат бранова струја во DC магистралата. Реакторот го измазнува брановиот облик на еднонасочна струја, ги намалува компонентите на бранување и ја подобрува стабилноста на влезот на инвертерот, истовремено помагајќи да се намали стресот на кондензаторите на DC магистралата. Ова е особено корисно за погонските системи со висока моќност кои бараат стабилно снабдување со еднонасочна енергија.
Во апликации со флуктуирачки оптоварувања или нестабилни услови на напојување, прекумерното пулсирање на струјата може да влијае на работата на инвертерот. Со намалување на тековниот дисконтинуитет и одржување на поконтинуирана струја на исправувачот, реакторот поддржува стабилно префрлување на инвертерот и помага да се намалат абнормалните работни услови при динамичко работење.
Високата брановидна струја може да го забрза стареењето на еднонасочниот кондензатор и да го зголеми топлинскиот стрес на компонентите за напојување. Оптимизираниот дизајн го ограничува пулсирањето на струјата и го намалува напрегањето на брановите на кондензаторите, помагајќи да се подобри доверливоста на компонентите на DC магистралата и да се продолжи работниот век на целокупниот погонски систем.
Со измазнување на карактеристиките на еднонасочната струја, реакторот може да ги подобри електричните перформанси на системот на конверторот. Намаленото изобличување на струјата придонесува за подобро искористување на енергијата и подобрена компатибилност со електричните системи со висока моќност.
Континуираната DC струја произведува еднонасочно магнетно поле што може да предизвика конвенционалните магнетни јадра да се приближат до заситеноста. Dufew усвојува сегментирана структура на јадрото на воздушниот јаз за да го намали ризикот од заситеност на еднонасочна струја додека одржува стабилна индуктивност и ефективни перформанси за измазнување на струјата. Овој дизајн поддржува сигурна работа при континуирано еднонасочно оптоварување.
Структурата на намотување е оптимизирана за работа со DC со висока струја, помагајќи да се намали загубата на отпорот на еднонасочна струја и зголемувањето на температурата додека се одржуваат стабилни електрични перформанси и ефикасно управување со топлината. За апликации со висока струја, може да се обезбедат и структури за намотување на фолија за да се намали вкупната големина и да се подобри дисипацијата на топлина.
Процесот на импрегнација со вакуум го зајакнува системот за изолација и ја подобрува отпорноста на влага, механичката сила и отпорноста на вибрации. Во комбинација со оптимизираниот структурен дизајн, тој поддржува сигурна долгорочна работа додека одржува ниски електромагнетни вибрации и нивоа на бучава од ≤65dB под стандардни услови за тестирање.
| Апликација | Главна придобивка |
|---|---|
| Дискови со променлива фреквенција | Подобрете ја стабилноста на DC автобусот |
| Серво погонски системи | Намалете го влијанието на брановидната струја |
| Лифтови | Подобрете ја доверливоста на погонот |
| Портски кранови | Поддржете чести промени на оптоварувањето |
| Тркалачки мелници | Подобрете ја стабилноста при работа со висока моќност |
| Машини за вбризгување | Одржувајте стабилна конверзија на енергија |
| Индустриска опрема за тестирање | Подобрете ја електричната конзистентност |
| Системи за автоматизација | Заштитете ги компонентите на DC магистралата |
Реактор за еднонасочна врска се препорачува кога:
| Состојба за апликација | Очекувана корист |
|---|---|
| VFD системи со висока моќност | Намалете ја флуктуацијата на DC магистралата |
| Големи DC кондензаторски банки | Намалете го напрегањето на струјата на бранување |
| Често забрзување/забавување | Подобрете ја оперативната стабилност |
| Тешки индустриски товари | Намалете го електричниот стрес на компонентите |
| Регенеративни апликации | Подобрете ги перформансите на DC колото |
| Долго континуирано работење | Зголемете ја доверливоста на системот |
| Параметар | Спецификација |
|---|---|
| Тип на производ | DC линк реактор / DC автобус реактор |
| Позиција за инсталација | DC магистрала помеѓу исправувачот и инверторот |
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Оценета струја | 5А -- 3800А |
| Пад на напон | 0,5% / 1% / 2% / 4% |
| Опсег на фреквенција | 50Hz / 60Hz / Прилагодено до 500Hz |
| Индуктивност | Прилагодено според системските барања |
| Способност за преоптоварување | 1,5 × номинална струја за 60 секунди |
| Диелектрична јачина | 3000 VAC / 50 Hz / 5 mA / 1 мин |
| Отпорност на изолација | ≥100MΩ (1000VDC) |
| Одделение за заштита | IP00 / IP20 |
| Класа на изолација | Класа F (155℃) |
| Одделение за задржување на пламен | UL94V-2 |
| Ниво на бучава | ≤65dB |
| Работен век | ≥15 години |
| Стандарди | IEC289 / GB10229 / JB9644 |
Пример: CDL-600-0600-EIDA
| Код | Опис |
|---|---|
| CDL | DC реактори серија |
| 600 | Ниво на напон |
| 0600 | Номинална струја 600А |
| ЕИ | Основна структура |
| D/W | Инсталациона структура |
| A/C | Материјал за намотување |
| Споредба | Реактор за еднонасочна врска | AC реактор |
|---|---|---|
| Позиција за инсталација | DC магистрала помеѓу исправувачот и инверторот | AC влез или излезна страна на моторот |
| Главна функција | Измазнете ја DC струјата и намалете го бранувањето | Намалете ги хармониците на наизменична струја и напонскиот стрес |
| Магнетен дизајн | Структура на воздушниот јаз отпорна на DC пристрасност | Дизајн на наизменичен магнетен тек |
| Главна апликација | DC стабилизација на собирницата | Квалитет на моќност и заштита на моторот |
Dufew Electric е специјализиран за производство на компоненти за енергетска електроника, вклучувајќи реактори, отпорници за сопирање, трансформатори и приспособени електрични решенија.
Процесот на производство на Dufew опфаќа обработка на магнетно јадро, прецизно намотување, вакуумска импрегнација, стврднување на висока температура и тестирање на електрични перформанси. Секоја фаза е контролирана за да се одржуваат конзистентни електрични карактеристики и сигурен квалитет на производот.
Инспекцијата на квалитетот опфаќа отпорност на изолација, издржување на напон, индуктивност, пораст на температурата и изглед. Овие тестови ги потврдуваат електричните перформанси на реакторот, сигурноста на изолацијата, термичките карактеристики и севкупниот квалитет на производството.
За различни проектни барања, Dufew обезбедува OEM производство и прилагоден електричен дизајн, заедно со инженерски консултации и поддршка за техничка документација. Ова овозможува производот да се прилагоди на специфични електрични параметри, услови за инсталација и системски апликации.
Реактор за еднонасочна врска е инсталиран во колото на DC магистралата помеѓу деловите на исправувачот и инверторот на VFD или систем за конверзија на моќност. Тоа помага да се изедначи флуктуацијата на DC струјата, да се намалат компонентите на бранување и да се подобри стабилноста на DC магистралата.
Главната разлика е колото на апликацијата. Реактор со наизменична струја се користи во кола за наизменична струја за да се намалат хармониците, да се ограничи влијанието на струјата и да се подобри квалитетот на енергијата. Овој производ е дизајниран за DC магистрални апликации за да се изедначи бранувањето на струјата и да се заштитат компонентите од страната на DC.
Континуираната DC струја може да создаде магнетна пристрасност во јадрото. Структурата на сегментиран воздушен јаз помага да се спречи магнетна сатурација, да се одржи стабилна индуктивност и да се обезбеди сигурна работа во услови на еднонасочна струја.
Да. Dufew обезбедува приспособени решенија вклучувајќи рејтинг на напон, струен капацитет, вредност на индуктивноста, материјал за намотување, структура за инсталација и механички димензии според различни системски барања.
