Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

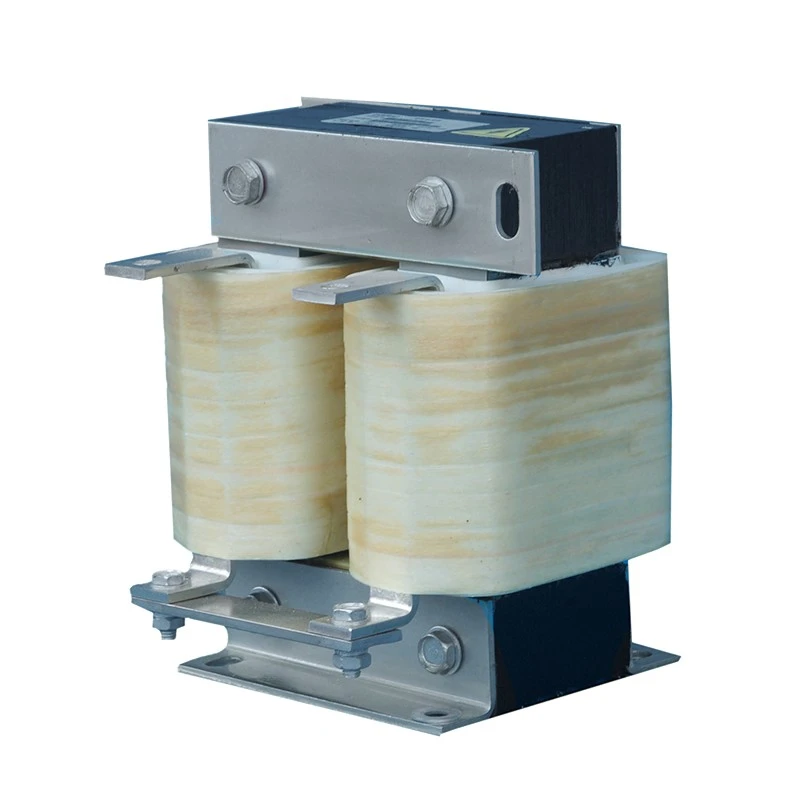

Реакторот за вертикална DC врска е инсталиран во средното коло на еднонасочна магистрала на системите за погон со променлива фреквенција за да се подобри стабилноста на еднонасочна струја при континуирано работење и динамички промени на оптоварувањето.
За разлика од хоризонталните дизајни со низок профил, оваа конфигурација се фокусира на намалување на ширината на кабинетот преку вертикално распоредено јадро и структура на намотување. Тесниот отпечаток овозможува повеќе погонски компоненти да се инсталираат рамо до рамо, што го прави погоден за стандардни електрични кабинети со ограничен хоризонтален простор.
Реакторите Dufew се произведуваат со:
- Ладно валани јадра од силиконски челик со мала загуба
- магнетни структури со сегментиран воздушен јаз отпорни на DC пристрасност
- Системи за изолација на висока температура од класа F
- Третман со вакуум импрегнација
- Опции за намотување од бакар или алуминиум
Оптимизираната вертикална структура обезбедува сигурни перформанси на индуктивност, ефикасна дисипација на топлина и флексибилна интеграција во индустриските контролни системи.
Многу индустриски контролни ормари бараат инсталација на компоненти со висока густина додека се одржува компактна вкупна ширина. Вертикалната конфигурација го намалува хоризонталниот простор за инсталација, овозможува поефикасно распоредување на погонските единици рамо до рамо и подобро ја користи достапната длабочина и висина на кабинетот. Оваа структура е особено погодна за VFD кабинети каде што ширината е примарно ограничување на просторот.
Вертикалната структура ја следи природната насока на протокот на воздух на многу индустриски кабинети, поддржувајќи патека за вентилација од дното до врвот за поефикасно отстранување на топлината при континуирано работење. Со намалување на локалната акумулација на топлина и одржување на топлинска стабилност при номинални оптоварувања, дизајнот помага да се обезбедат постојани електрични перформанси за време на долгорочна работа.
За време на забрзување, забавување или работа со променливо оптоварување, флуктуациите на струјата на DC магистралата може да го зголемат стресот на компонентите за напојување. Реакторот помага да се изедначи варијацијата на струјата и да се намали влијанието на брановата струја, поддржувајќи постабилна работа на DC магистралата додека помага во заштитата на кондензаторите и компонентите на инвертерот.
Вертикалната структура е оптимизирана за практична инсталација на кабинетот, со мала хоризонтална монтажа, стабилно позиционирање на воздушниот јаз и компактен распоред на терминалите. Сигурната механичка поддршка овозможува компонентата полесно да се интегрира во индустриската опрема додека ги намалува ограничувањата на целокупниот распоред на кабинетот.
Вертикално позиционираната магнетна структура ја намалува зафатената ширина на кабинетот додека ги одржува потребните перформанси на индуктивноста. Неговиот тесен профил за инсталација ефикасно го користи достапниот простор во кабинетот и е добро прилагоден за електрични распореди со висока густина.
Континуираната DC струја може да создаде магнетна пристрасност и да го зголеми ризикот од заситеност. Dufew користи сегментирана структура на воздушен јаз за одржување на стабилна индуктивност и подобрување на магнетната линеарност, помагајќи да се намали ризикот од заситеност и да се поддржува сигурната континуирана работа со еднонасочна струја.
Различните оценки на струја бараат различни решенија за проводници. Достапни се бакарни и алуминиумски намотки, додека намотувањето со фолија може да се користи за модели со висока струја. Оптимизираната структура на намотување помага да се контролираат електричните загуби и да се подобри дисипацијата на топлина за стабилни долгорочни перформанси.
Распоредот на терминалот е дизајниран специјално за вертикална интеграција на кабинетот, овозможувајќи практично поврзување со системите на горните собирници додека го намалува просторот потребен за хоризонтално насочување на каблите. Ова резултира со почист распоред на жици и ја поедноставува инсталацијата во компактните контролни панели.
Пример: CDL-600-0600-EIDA
| Код | Опис |
|---|---|
| CDL | Серија на реактори со DC Link |
| 600 | Ниво на напон (600 = 690 VDC) |
| 0600 | Номинална струја (0600 = 600A, 2500 = 2500A) |
| ЕИ | Основна структура (EI = Трифазно јадро, UI = Еднофазно јадро) |
| D/W | Структура на инсталација (D = Вертикална, W = хоризонтална) |
| A/C | Материјал за намотување (A = алуминиум, C = бакар) |
| Параметар | Спецификација |
|---|---|
| Тип на производ | Вертикален реактор со еднонасочна врска |
| Апликација | VFD DC автобуски системи |
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Оценета струја | 5А - 3800А |
| Работна фреквенција | 50Hz / 60Hz / Прилагодено до 500Hz |
| Пад на напон | 0,5% / 1% / 2% / 4% |
| Способност за преоптоварување | 1,5× номинална струја за 60 секунди |
| Диелектрична јачина | 3000 VAC / 50 Hz / 5 mA / 1 мин |
| Отпорност на изолација | ≥100MΩ (1000VDC) |
| Одделение за заштита | IP00 / IP20 |
| Класа на изолација | Класа F (155℃) |
| Класа на температура | Т40 |
| Одделение за задржување на пламен | UL94V-2 |
| Ниво на бучава | ≤65dB |
| Работен век | ≥15 години |
| Стандарди | IEC289 / GB10229 / JB9644 |
| Апликација | Главен услов |
|---|---|
| Стандардна VFD контролни кабинети | Подобрете ја стабилноста на DC автобусот |
| Системи за погон на лифтови | Поддржете чести циклуси на забрзување |
| Опрема за дигалка и дигалка | Одржувајте сигурна конверзија на енергија |
| Серво погонски системи | Намалете го влијанието на брановите |
| Опрема за индустриска автоматизација | Оптимизирајте го искористувањето на просторот во кабинетот |
| Машини за вбризгување | Подобрете ја доверливоста на погонскиот систем |
| Системи за тестирање | Одржувајте стабилно напојување со еднонасочна струја |
| Споредба | Вертикален реактор со еднонасочна врска | Хоризонтален реактор за еднонасочна врска |
|---|---|---|
| Структура | Висок и тесен дизајн | Рамен дизајн со низок профил |
| Главна предност | Заштедува ширина на кабинетот | Заштедува висина на кабинетот |
| Најдобар услов за инсталација | Ограничена ширина, доволна висина | Ограничена висина, доволна длабочина |
| Метод на ладење | Вертикална патека на протокот на воздух | Хоризонтална патека за проток на воздух |
| Распоред на терминалот | Врвна врска | Странична врска |
| Типична апликација | Стандардни индустриски кабинети | Компактни кабинети со мала висина |
Погоден е за електрични кабинети каде хоризонталниот простор е ограничен, но има вертикално растојание. Тесната структура им помага на инженерите да постигнат компактни внатрешни распореди.
Вертикалната конфигурација се фокусира на намалување на ширината на кабинетот, додека хоризонталната конфигурација е развиена за апликации со ограничена висина на кабинетот.
Електричните перформанси зависат од магнетниот дизајн, вредноста на индуктивноста и номиналната струја. Вертикалната структура главно ја подобрува флексибилноста на инсталацијата и интеграцијата на кабинетот.
Да. Dufew поддржува приспособени решенија, вклучувајќи електрични параметри, димензии, конструкции за монтирање и материјали за проводници според барањата на проектот.
Dufew Electric е специјализиран за приспособени компоненти за енергетска електроника, вклучително и DC Link реактори, AC реактори, отпорници за сопирање, трансформатори и сродни електрични решенија.
Со професионални инженерски способности и контролирани производствени процеси, Dufew обезбедува сигурни решенија за реактор за индустриска автоматизација, VFD системи и апликации за конверзија на енергија.
Производствените способности вклучуваат:
- Прецизна обработка на јадрото
- Производство на намотување
- Прилагодување на воздушниот јаз
- Импрегнација со вакуум
- Тестирање на електрични перформанси
Секој производ се проверува преку отпорност на изолација, издржување на напон, индуктивност, пораст на температурата и тестирање на бучава.
Dufew одржува континуирано подобрување во управувањето со квалитетот и стандардите на производите. Компанијата обезбедува ISO сертификат за управување со квалитет, CE сертификат, извештаи за тестирање на производи и технички документи за поддршка на глобалните индустриски клиенти.
Dufew користи решенија за пакување ориентирани кон извоз за да обезбеди безбеден транспорт на индустриски реактори.
Пакувањето вклучува:
- Заштита од влага за изолационите компоненти
- Засилено фиксирање за време на транспортот
- Прилагодени дрвени футроли за големи модели
- Идентификација на производот и техничка документација
Секој реактор се проверува пред пратката и се снабдува со потребните документи според барањата на проектот на клиентите.
