Хоризонтален реактор за еднонасочна врска

Во индустриските погонски системи, реакторите за еднонасочна врска вообичаено се инсталираат во средното еднонасочно коло за да се намалат флуктуациите на струјата предизвикани од исправувањето и промените на оптоварувањето. Сепак, традиционалните вертикални реакторски структури може да создадат предизвици за инсталација во компактни кабинети каде што вертикалниот простор е ограничен.

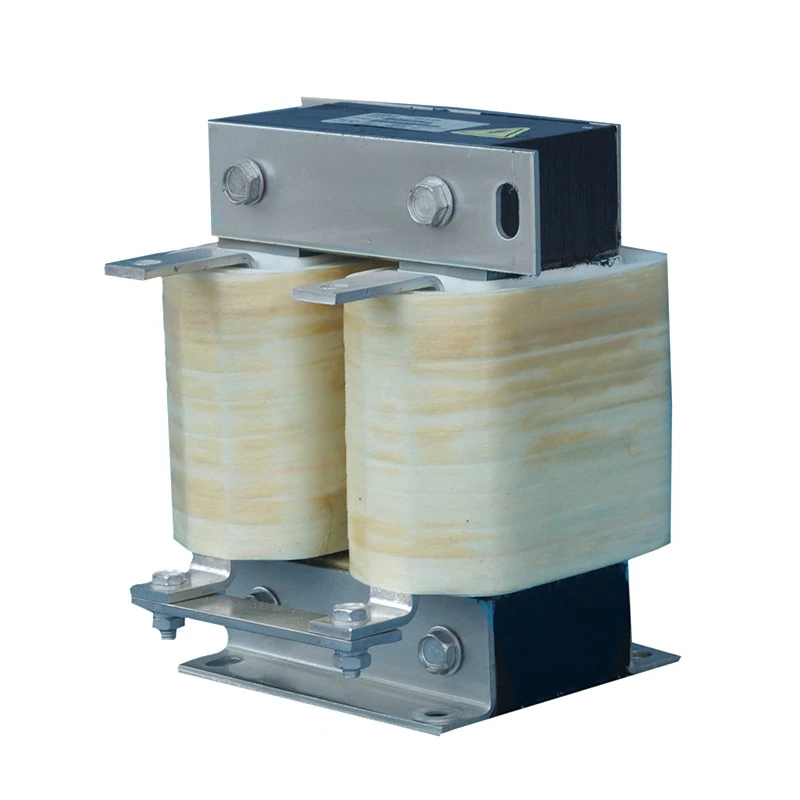

Dufew Electric Horizontal DC Link Reactor прифаќа рамна магнетна структура со хоризонтално распоредено јадро и склоп на намотување. Овој дизајн ја намалува вкупната висина додека ги одржува потребните перформанси на индуктивност и топлинска способност.

Реакторот е произведен со ламинации од силиконски челик со ниска загуба на ладно валање, материјали за изолација од класа F со висока температура и технологија за импрегнација со вакуум. За апликации со висока струја, достапни се структури за намотување на фолија без машина за да се постигнат компактни димензии, подобрена дисипација на топлина и стабилно континуирано работење.

За разлика од стандардните вертикални реактори, хоризонталната конфигурација се фокусира на механичка интеграција, оптимизација на протокот на воздух и флексибилност на распоредот на кабинетот, што ја прави погодна за модерна компактна погонска опрема.

Зошто да изберете реактор со хоризонтална DC врска?

1. Дизајн со низок профил кој заштедува простор за компактни кабинети

Многу индустриски контролни кабинети имаат строги ограничувања на висината поради повеќеслојните VFD аранжмани, електричните куќишта вградени во машината, мобилните системи за напојување или тесните кабинети за еднонасочна струја. Конфигурацијата со низок профил ја намалува вкупната висина додека подобро ја користи достапната ширина на кабинетот, овозможувајќи полесна интеграција во опрема со ограничен простор за инсталација. Во споредба со конвенционалните вертикални реактори, овој распоред им дава на инженерите поголема флексибилност при оптимизирање на распоредот на кабинетот без зголемување на висината на куќиштето.

2. Ефикасна хоризонтална структура за ладење

Термичкото управување е од клучно значење за DC реакторите кои работат под континуирана струја. Дизајнот на хоризонтална вентилација ги изложува намотките на проток на воздух низ повеќе површини, додека страничната вентилација помага да се намали акумулацијата на топлина, а пошироката област за дисипација на топлина промовира порамномерна распределба на температурата. Заштитните капаци IP20 се дизајнирани да одржуваат ефективен проток на воздух, поддржувајќи стабилни перформанси при долготрајна работа со полно оптоварување.

3. Стабилни перформанси во услови на високи вибрации

Апликациите како што се кранови, мобилна опрема и индустриски машини бараат сигурна механичка стабилност. Пошироката основа за монтирање обезбедува посилна поддршка, додека фиксирањето со повеќе точки помага да се ограничи поместувањето за време на работата. Стабилната структура на воздушниот јаз одржува постојани перформанси на индуктивноста, а безбедните приклучоци на терминалите помагаат да се издржат вибрациите во тешките индустриски средини.

4. Оптимизирано жици за тесни електрични кабинети

Распоредот на страничниот терминал ја поедноставува интеграцијата во тесните електрични кабинети со намалување на опструкцијата на вертикалните жици и скратување на растојанијата на насочување на DC автобусот каде што е соодветно. Исто така, овозможува почист распоред на позитивни и негативни кабли, помагајќи им на инженерите да постигнат покомпактен и организиран електричен распоред.

Објаснување на бројот на моделот

Пример: CDL-600-0600-EIDA

Технички спецификации

Клучни структурни предности

1. Дизајн со низок профил за VFD кабинети со ограничена висина

Хоризонталното јадро и распоредот на намотување значително ја намалуваат вкупната висина на инсталацијата во споредба со конвенционалните вертикални DC реактори.

Овој дизајн помага:

- Се вклопуваат во ултра тенки VFD кабинети со ограничен вертикален клиренс

- Поддржувајте повеќеслојни распореди на кабинети без мешање со горните компоненти

- Подобрете го искористувањето на просторот во компактните електрични куќишта

- Поедноставување на интеграцијата во контролните системи монтирани на машина

Рамната структура е особено погодна за тесни и издолжени кабинети каде висината е примарното ограничување на инсталацијата.

2. Оптимизирана хоризонтална структура за ладење за континуирано работење

Термичкото управување е критично за реакторите со еднонасочна струја кои работат под континуирано струјно оптоварување.

Хоризонталниот дизајн ја подобрува дисипацијата на топлина преку:

- Пошироки површини на намотување изложени на проток на воздух

- Странични вентилациони канали кои ја намалуваат акумулацијата на топлина

- Порамномерна распределба на температурата при долготрајно работење

- Компатибилен дизајн за заштита со IP20 без блокирање на патеките за проток на воздух

Во споредба со вертикално наредените структури, хоризонталната патека на протокот на воздух помага да се намалат локалните жаришта и да се подобри оперативната стабилност.

3. Засилена механичка структура за апликации со високи вибрации

Индустриската опрема како што се мобилните електроенергетски системи, опремата за подигање и тешките машини може да доживеат континуирани механички вибрации.

Реакторот прифаќа зајакната хоризонтална монтажна структура која се карактеризира со:

- Поширока подлога за подобрена механичка стабилност

- Повеќе точки за фиксирање за да се намали ризикот од поместување

- Стабилно позиционирање на воздушниот јаз за да се одржи постојана индуктивност

- Безбедна поставеност на страничните терминали за да се намали стресот на кабелот

Овој дизајн ја подобрува доверливоста во апликациите кои бараат долгорочна работа во услови на вибрации.

4. Распоред на жици со ефикасен простор за компактни кабинети

Ефикасното уредување на кабелот е важно во електричните кабинети со висока густина.

Хоризонталната конфигурација обезбедува:

- Позитивни и негативни приклучоци поставени странично за полесно насочување на каблите

- Намалена вертикална опструкција во внатрешноста на кабинетот

- Пократки и почисти DC автобуски врски

- Подобрено одвојување помеѓу DC позитивни и негативни патеки за жици

Оптимизираниот распоред на жици им помага на инженерите да постигнат почист дизајн на кабинетот додека ја подобруваат ефикасноста на инсталацијата и пристапноста за одржување.

Типични апликации

1. Интегрирани VFD контролни кабинети со низок профил

Хоризонталниот DC Link Reactor е идеален за ултра тенки електрични контролни кабинети што се користат во машински алати, компактни производни линии и интегрирана опрема за автоматизација каде што просторот за вертикална инсталација е ограничен, но длабочината на кабинетот е достапна.

Структурата со мала висина им овозможува на инженерите да го инсталираат реакторот без зголемување на димензиите на кабинетот, што го прави погоден за дизајни на опрема чувствителна на простор.

2. Системи со повеќеслојни наредени погонски кабинети

Во повеќеслојните склопови на VFD кабинет, секој погонски дел има ограничен вертикален клиренс поради распоредот на наредените компоненти.

Хоризонталната структура помага да се избегнат пречки со горните и долните слоеви на опремата додека се одржуваат стабилни перформанси на струјата на DC магистралата, што го прави погоден за компактни погонски кабинети со висока густина на компонентите.

3. Монтирани на возила и мобилни системи за напојување

Мобилни генератори, напојувања монтирани на возилото и преносни погонски системи често бараат компактни електрични куќишта со строги ограничувања на висината.

Дизајнот со рамен профил овозможува хоризонтална инсталација во куќишта со низок клиренс, додека одржува сигурна работа при вибрации и мобилни работни услови.

4. Тесни и долги линеарни VFD кабинети аранжмани

За електрични простории или контролни кабинети распоредени во долги линеарни конфигурации, каде што висината на кабинетот е ограничена, но внатрешната длабочина е достапна, хоризонталниот реактор обезбедува практично решение за инсталација.

Неговата рамна структура овозможува подобро искористување на просторот на подот на кабинетот и го поедноставува распоредот на внатрешните компоненти.

5. Компактни исправувачки кабинети за системи за галванизација и електролиза

Опремата за галванизација и електролиза најчесто користи тесни кабинети за напојување со еднонасочна струја каде што просторот на собирницата и висината на инсталацијата се ограничени.

Хоризонталниот реактор за еднонасочна врска може да се инсталира во рамна конфигурација за да се стабилизира излезната струја на еднонасочна струја додека се прилагодува на компактните распореди на кабинетот на исправувачот.

Хоризонтален реактор за еднонасочна врска наспроти реактор со вертикална еднонасочна врска

Производствена способност и обезбедување квалитет

Dufew Electric е специјализиран за приспособени компоненти за енергетска електроника, вклучително и DC Link реактори, AC реактори, отпорници за сопирање, трансформатори и сродни електрични решенија.

Со искусни инженерски тимови и контролирани производствени процеси, Dufew обезбедува сигурни реакторски производи за VFD системи, индустриска автоматизација и апликации за конверзија на енергија.

Производните способности вклучуваат:

- Прецизна обработка на јадрото и производство на намотување

- Оптимизација на структурата на јазот со еднонасочна струја

- Вакуум импрегнација и третман на изолација

- Тестирање на електрични перформанси и доверливост

Секој реактор се проверува преку клучни инспекции како што се отпорност на изолација, отпорен напон, индуктивност, пораст на температурата и тестирање на бучава.

Dufew Electric континуирано го подобрува својот систем за управување со квалитет и стандардите за производи. Компанијата обезбедува ISO сертификат за управување со квалитет, CE сертификат, извештаи за тестови на производи и техничка документација за поддршка на глобалните проекти на клиентите.

Dufew нуди OEM производство, прилагодени дизајни и инженерска поддршка врз основа на специфични барања за апликација.

Пакување и испорака

Dufew Electric применува професионални решенија за пакување за да ги заштити перформансите на реакторот за време на меѓународен транспорт.

Мерките за пакување вклучуваат:

- Заштита од влага и изолација

- Засилено фиксирање за да се спречи оштетување од удар

- Извозни стандардни дрвени куќишта за големи реактори

- Етикети на производи и технички документи за лесна инсталација

Секоја единица се проверува пред испораката и се испорачува со потребните спецификации, извештаи за тестирање и приспособени решенија за пакување.

Dufew поддржува сериски нарачки, OEM проекти и глобални барања за испорака.

Најчесто поставувани прашања

П1: Кога е овој реактор посоодветен од вертикалниот дизајн?

Овој дизајн се препорачува кога електричниот кабинет има ограничена висина, но доволна ширина или длабочина. Рамната структура им помага на инженерите да ја интегрираат единицата во компактни кабинети додека одржуваат сигурни перформанси на DC автобусот.

П2: Дали хоризонталната структура влијае на електричните перформанси?

Не. Електричните перформанси главно зависат од дизајнот на индуктивноста, магнетната структура, рејтингот на струјата и технологијата на намотување. Хоризонталната конфигурација главно ја подобрува флексибилноста на инсталацијата, ефикасноста на ладењето и интеграцијата на кабинетот.

П3: Дали Dufew може да ги приспособи димензиите и електричните параметри?

Да. Dufew обезбедува приспособени решенија вклучувајќи номинална струја, барања за напон, вредности на индуктивност, димензии, метод на монтирање и материјали за намотување во согласност со барањата за опремата на клиентите.

П4: Дали овој реактор е погоден за средини со вибрации?

Да. Засилената структура за монтирање и стабилниот дизајн на воздушниот јаз ја подобруваат механичката сигурност. Може да се примени во индустриска опрема изложена на континуирани вибрации, како што се мобилни системи, опрема за подигнување и тешки машини.
