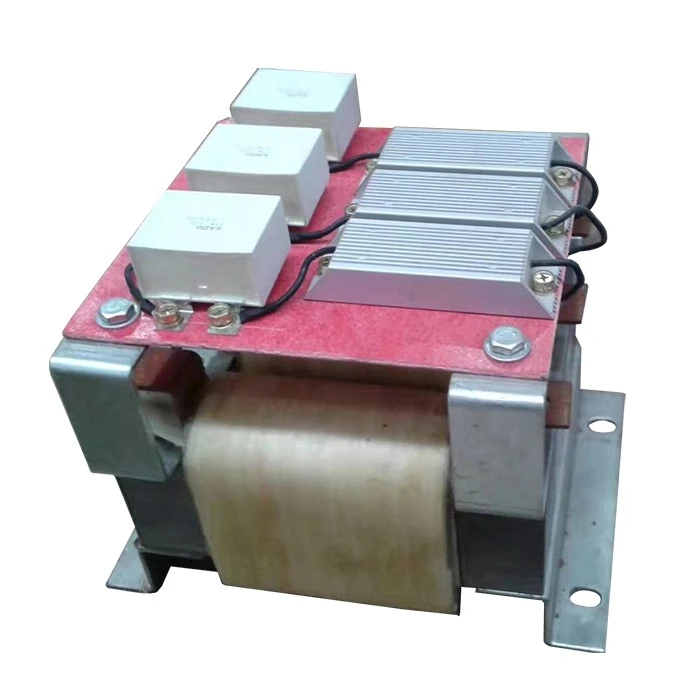

Филтер за изводен напон

Филтер за електричен извод на напон Dufew е инсталиран на излезната страна на VFD за да ги подобри електричните услови помеѓу инверторот и моторот. Современите инвертерски системи користат уреди за префрлување со голема брзина за прецизна контрола на брзината и вртежниот момент, но брзите премини на напонот на PWM можат да создадат стрмни напонски рабови кои го зголемуваат стресот dv/dt на намотките на моторот, рефлектираниот напон предизвикан од неусогласеноста на импедансата на кабелот, напонот на заедничкиот режим помеѓу моторот и заземјувањето, високата ризична струја и заземјувањето.

Овие ефекти можат да станат позабележителни со долги кабли на моторот, високи фреквенции на префрлување на инвертерот, мотори кои не се првично дизајнирани за работа на инверторот или индустриска опрема со строги барања за електрична стабилност. Dufew користи LC структура за амортизација со контролирана отпорност за да ја апсорбира високата фреквентна енергија на осцилација, бавните стапки на транзиција на напонот и да го намали минливиот електричен стрес додека одржува нормална работа на инвертерот.

Филтерот може да помогне да се намалат врвовите на напонот PWM, стресот на изолацијата на моторот, ефектите на рефлектираните бранови и пречки со висока фреквенција, а истовремено да се подобрат условите за пренос на кабелот и севкупната компатибилност на погонскиот систем.

Како работи технологијата Dufew dv/dt?

LC амортизирачка структура за контрола на транзиција на напон

За време на префрлувањето на инвертерот, PWM импулсите генерираат брзи високи фреквентни промени на напонот што се движат низ кабелот на моторот. Филтерот воведува контролирана импеданса во излезното коло за да ги ограничи брзите промени на напонот и минливиот пренапон, подобрувајќи ги напонските услови на терминалите на моторот и намалувајќи ги ефектите на рефлектираните бранови. Во споредба со конвенционалниот излезен реактор, структурата на амортизација обезбедува дополнителна контрола на високофреквентните осцилации на напонот.

Дизајн за контрола на напонот во заеднички режим

Префрлувањето со висока фреквенција може да создаде напон во заеднички режим помеѓу намотките на моторот, проводниците на кабелот и системот за заземјување. Dufew го оптимизира магнетниот и електричниот дизајн за да ги намали пречките во заедничкиот режим и компонентите на напонот со висока фреквенција, што може да помогне да се ограничат ефектите на напонот на вратилото, да се намали ризикот од струја на празнење на лежиштето и да се подобрат перформансите на ЕМС.

Изведба на заштита на моторот

Намалување на стресот на изолацијата при работа со PWM

Брзите транзиции на напонот и повторувачките PWM импулси може да го зголемат електричното оптоварување на изолацијата на намотките на моторот и да придонесат за стареење на изолацијата со текот на времето. Со ублажување на стапките на пораст на напонот и ограничување на минливи врвови, Dufew помага да се намали стресот на изолацијата на намотување и е погоден за доградба на апликации каде што на постоечките мотори им е потребна подобрена компатибилност со работата на VFD.

Подобрување на доверливоста на лежиштето

Напонот во заеднички режим може да создаде високофреквентни струјни патеки низ лежиштата на моторот, потенцијално зголемувајќи го напонот на вратилото и ефектите на празнење на лежиштето. Со намалување на компонентите на високофреквентниот напон, филтерот помага да се ограничи влијанието на напонот на вратилото и да се оштети од струјата, додека поддржува постабилна работа на моторот.

Поддршка на континуирано индустриско работење

За мотори кои работат во услови на континуирана работа, контролирањето на преодните напони и високофреквентниот електричен стрес може да помогне да се одржи достапноста на опремата и да се намали електричниот стрес на моторите и поврзаните компоненти. Ова ги поддржува барањата за стабилно работење и одржување во индустриските погонски системи.

Водич за избор на апликација

Решението за филтрирање dv/dt најчесто се разгледува кога системите имаат:

Типични апликации

Решенијата Dufew се погодни за:

Вообичаените апликации вклучуваат индустриска автоматизација, CNC машини, опрема за пристаниште, машини за вбризгување, машини за текстил, опрема за обработка на хартија и системи за тестирање каде што моторите со VFD бараат подобрена контрола на напонот и електрична заштита од страна на моторот.

Карактеристики на технички дизајн

Дизајн на магнетни компоненти со мала загуба

Dufew користи оптимизирани магнетни материјали и структури на компоненти за да одржува стабилни карактеристики на индуктивност, истовремено намалувајќи ги магнетните загуби и поддржувајќи ефективна дисипација на топлина при континуирана работа.

Индустриски изолациски систем

Системот за изолација може да користи изолациски материјали од класа F заедно со третман со вакуумска импрегнација за да го подобри интегритетот на изолацијата, механичката сила и отпорноста на условите на околината за време на индустриското работење.

Флексибилна конфигурација за инсталација

За да се приспособат различни распореди на кабинетот и опремата, Dufew поддржува опции за заштита IP00 и IP22, вертикална или хоризонтална инсталација, приспособени димензии и механички конфигурации специфични за проектот според барањата на апликацијата.

Технички спецификации

Филтер dv/dt наспроти филтер за синусен бран

Производствена способност и обезбедување квалитет

Dufew Electric е специјализиран за компоненти за индустриска енергетска електроника, вклучувајќи филтри, реактори, отпорници за сопирање, трансформатори и приспособени електрични решенија. За производите за филтрирање за заштита на моторот, процесот на производство опфаќа избор на магнетно јадро, прецизно намотување, третман на изолација, вакуумска импрегнација, тестирање на електрични перформанси и финална проверка.

Клучните проверки на квалитетот може да вклучуваат:

- Тестирање на отпорност на изолација
- Тестирање на издржување на диелектрик
- Проверка на индуктивност
- Тестирање за зголемување на температурата
- Финална проверка на производот

Dufew Electric поддржува производство на OEM, прилагодени електрични параметри, поддршка за инженерски апликации и решенија засновани на проекти. Документите за сертификација и извештаите за тестирање на производот може да се обезбедат според барањата на производот и проектот.

Најчесто поставувани прашања

П1: За што се користи филтерот за изводен напон во VFD системи?

Филтер за изведен напон се користи за намалување на стресот dv/dt, минливите скокови на напонот и пречки на висока фреквенција генерирани со префрлување на инверторот. Тоа помага да се подобри заштитата на изолацијата на моторот и доверливоста на системот.

П2: Кога треба да се избере ова решение?

Се препорачува за апликации со долги моторни кабли, стандардни мотори управувани од инвертер, високи фреквенции на префрлување, проблеми со струјата на лежиштата или строги барања за ЕМС.

П3: Која е разликата помеѓу филтерот dv/dt и филтерот со синусен бран?

Филтерот dv/dt главно ја намалува стапката на пораст на напонот и минливиот напонски стрес, додека филтерот со синусен бран дополнително го преобликува излезот PWM во форма на речиси синусоидална бранова форма со повисоки перформанси на филтрирање.

П4: Дали Dufew може да ги приспособи решенијата за заштита на моторот?

Да. Dufew обезбедува приспособени решенија според напонот на системот, струјниот капацитет, фреквенцијата на носителот, должината на кабелот, барањата за инсталација и условите за примена.

Прилагодени решенија за заштита на моторот од Dufew Electric

Dufew Electric обезбедува приспособени решенија за заштита на излезната страна за VFD системи, серво погони и апликации за индустриски мотори. Преку професионален електричен дизајн, контролирани производни процеси и строга проверка на квалитетот, Dufew им помага на клиентите да го намалат електричниот стрес поврзан со PWM и да ја подобрат долгорочната доверливост на погонскиот систем.
