Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

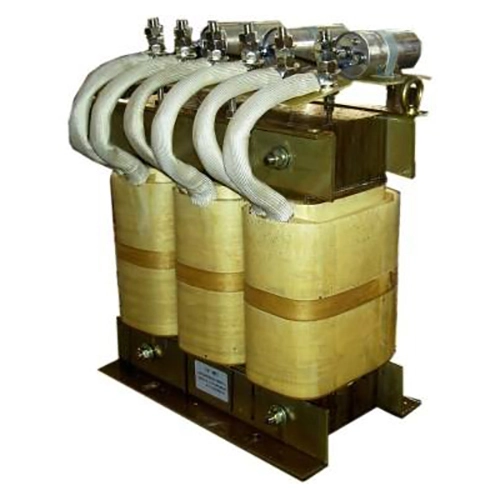

Dufew Electric Sine Wave филтерот е инсталиран на излезната страна на VFD системите за да се подобри квалитетот на брановиот облик на моторната страна и да се обезбеди сигурна заштита на моторот во индустриски апликации. За време на работата со префрлување VFD, високофреквентните PWM напонски импулси се генерираат и се пренесуваат преку каблите на моторот, особено во инсталации на долги растојанија, што може да предизвика рефлектирачки напон, зголемен стрес dv/dt, електромагнетни пречки и дополнителни загуби на моторот.
Филтерот VFD синусен бран усвојува нископропусна структура за филтрирање LC составена од реактори и кондензатори. Мрежата за филтрирање ги ослабува компонентите на носителна фреквенција и високофреквентните хармоници од излезните сигнали на PWM, додека дозволува напонот на основната фреквенција да помине ефикасно, претворајќи ја излезната бранова форма во помазна форма на бранови речиси синусоиди.
Процесот на филтрирање помага:
- Намалете ги високофреквентните компоненти на PWM
- Подобрување на брановиот облик на напонот на приклучокот на моторот
- Помал dv/dt стрес на изолацијата на моторот
- Намалете ги електромагнетните пречки (EMI)
- Подобрете ја стабилноста на работата на моторот и доверливоста на сервисот
Производот користи ладно валани силициумски челични јадра, материјали за изолација од класа F, технологија за импрегнација со вакуум и оптимизирани термички структури за одржување на стабилни перформанси при континуирана индустриска работа, обезбедувајќи ефективно решение за долги кабелски моторни системи, опрема за автоматизација и VFD апликации со високи перформанси.
За разлика од стандардниот излезен реактор кој главно ја зголемува импедансата на колото, структурата за филтрирање LC обезбедува поголемо слабеење на високофреквентните преклопни компоненти, што резултира со помазна бранова форма на напон на моторот со помало изобличување на висока фреквенција и намален електричен стрес на намотките на моторот.
Високите dv/dt PWM импулси може да го зголемат изолациониот стрес, особено кога се поставени долги кабли помеѓу VFD и моторот. Филтерот помага да се ограничат скоковите на напонот и ефектите на рефлектираните бранови, намалувајќи го стресот на изолацијата на намотувањето на моторот и поддржувајќи подолгорочно работење на моторот.
Долгите моторни кабли воведуваат дистрибуирана капацитивност што може да ја зголеми струјата на полнење и рефлектираниот напон. Dufew ги прилагодува електричните параметри според системските барања за апликации како што се системи со далечински пумпи, надворешна моторна опрема, подземни машини и големи производни линии.
Со ублажување на пречки со висока фреквенција и изобличување на излезната бранова форма, филтерот може да помогне во намалувањето на електромагнетниот шум на моторот, дополнителното зголемување на температурата, загубите поврзани со хармониката и механичките вибрации поврзани со нестабилните излезни бранови форми на инвертерот.
Реакторот и кондензаторот се усогласуваат според излезните карактеристики на PWM на VFD. Добиената LC структура ги ослабува компонентите на носечка фреквенција додека го одржува преносот на основната фреквенција и ја подобрува напонската бранова форма на страната на моторот.
Магнетниот систем може да користи ладно валани силициумски челични јадра, оптимизирана структура на воздушни празнини и магнетни материјали со мала загуба за да одржува стабилни карактеристики на индуктивност и да ги контролира магнетните загуби при континуирано работење.
Системот за изолација може да вклучи изолација од висока температура од класа F, вакуумска импрегнација и изолациски материјали отпорни на пламен. Овие мерки поддржуваат диелектрична цврстина, механичка стабилност и сигурна работа во континуирани индустриски услови.
Пример: SWF-4 3 2-1200
| Код | Опис |
|---|---|
| SWF | Серија филтри за електричен синусен бран Dufew |
| 4 | Ниво на напон (2=220V, 4=380V, 6=690V) |
| 3 | Фазен број (3=Трифазен, 1=Еднофазен) |
| 2 | Положба на инсталација (излезна страна на VFD) |
| 1200 | Номинална струја (1200A) |
| Параметар | Спецификација |
|---|---|
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Работна фреквенција | 50Hz / 60Hz / Прилагодено |
| Фреквенција на носител | 2kHz-8kHz |
| Хармонично нарушување на напонот | ≤5% |
| Оценета струја | 5А-1200А |
| Максимална должина на кабел | До 3000 m (зависи од апликацијата) |
| Способност за преоптоварување | 1,5× номинална струја за 1 минута |
| Покачување на температурата | ≤80K |
| Ниво на бучава | ≤65dB |
| Диелектрична јачина | 3000VAC / 10S |
| Отпорност на изолација | ≥100MΩ |
| Одделение за заштита | IP00 / IP20 |
| Класа на изолација | Класа F (155℃) |
| Стандарден | GB/T15287/8 |
Решенијата на Dufew Sine Wave Filter се погодни за VFD системи кои бараат подобрени перформанси на излезниот брановид и заштита на моторот.
| Апликација | Главен услов |
|---|---|
| Моторни системи на долги растојанија | Намалете го напонскиот стрес поврзан со кабелот |
| Пумпи и системи за вентилатори | Подобрете ја стабилноста на работата на моторот |
| ЦПУ опрема | Поддржете ги перформансите на прецизната обработка |
| Линии за индустриска автоматизација | Намалете ги електричните пречки |
| Лифтови | Подобрете ја доверливоста на погонот |
| Кранови и опрема за подигнување | Поддржете често забрзување и сопирање |
| Моторни инсталации на отворено | Овозможете работа со далечинска опрема |
Dufew Electric произведува индустриски компоненти за енергетска електроника, вклучувајќи филтри, реактори, отпорници за сопирање, трансформатори и приспособени електрични решенија. За производите за филтрирање на брановидни форми, производството се врши преку контролирани процеси од подготовка на магнетна компонента и намотување до третман на изолација, импрегнација, електрично тестирање и финална проверка.
Производните процеси вклучуваат:
- Обработка на магнетно јадро
- Прецизно намотување
- Третман на изолација
- Импрегнација со вакуум
- Тестирање на електрични перформанси
Инспекцијата на квалитетот ги опфаќа клучните електрични и механички параметри, со проверки кои вклучуваат:
- Тестирање на отпорност на изолација
- Тестирање на издржување на диелектрик
- Проверка на електрични параметри
- Тестирање за зголемување на температурата
- Конечна проверка на изгледот
Dufew Electric исто така поддржува производство на OEM, прилагодени електрични параметри, поддршка за инженерски апликации и снабдување базирано на проекти. Цртежите на производите, извештаите од тестовите и документите за сертификација може да се обезбедат според барањата на клиентите и проектот.
Dufew обезбедува извозни стандардни решенија за пакување за индустриски електрични производи.
Пакувањето вклучува:
- Заштита отпорна на влага
- Прицврстување отпорно на удари
- Засилени дрвени футроли за тешки модели
- Етикети за идентификација на производи
- Технички документи
Секоја единица се проверува пред испораката за да се осигура дека спецификациите на производот ги задоволуваат барањата на клиентите.
| Споредба | Филтер за синусен бран | Излезен реактор |
|---|---|---|
| Принцип на филтрирање | LC нископропусно филтрирање за намалување на PWM компонентите | Ја зголемува импедансата за да ја ограничи промената на струјата |
| Главна функција | Го подобрува квалитетот на брановите форми и го потиснува стресот на висока фреквенција | Ја намалува стапката на пораст на напонот и флуктуацијата на струјата |
| Излезна бранова форма | Речиси синусоидален излез на напон | PWM брановиот облик останува |
| Апликација за кабел | Погоден за подолги моторни кабелски системи | Главно се користи за умерени растојанија на кабел |
| Заштита на моторот | Обезбедува посилна заштита од стрес со висока фреквенција | Обезбедува основна заштита на моторот |
Филтерот со синусен бран користи структура за филтрирање LC за да ги намали компонентите за префрлување PWM и да го подобри квалитетот на брановиот облик на моторната страна. Излезниот реактор главно ја зголемува импедансата за да ги ограничи промените на струјата и да ја намали стапката на пораст на напонот, но не значително ја преобликува излезната бранова форма.
Се препорачува за апликации со долги моторни кабли, чувствителни мотори, строги барања за EMC или системи каде што напонскиот напон на PWM може да влијае на доверливоста на моторот.
Да. Параметрите за филтрирање може да се прилагодат според должината на кабелот, моќноста на моторот, карактеристиките на VFD и работните услови.
Да. Dufew поддржува приспособени дизајни базирани на рејтинг на напон, струен капацитет, фреквенција на носител, барања за инсталација и специфични услови за примена.
