Нудиме сеопфатно портфолио вклучувајќи отпорници, единици за сопирање, реактори, филтри за напојување и трансформатори, со целосни опции за прилагодување за да се исполнат различните барања за примена.

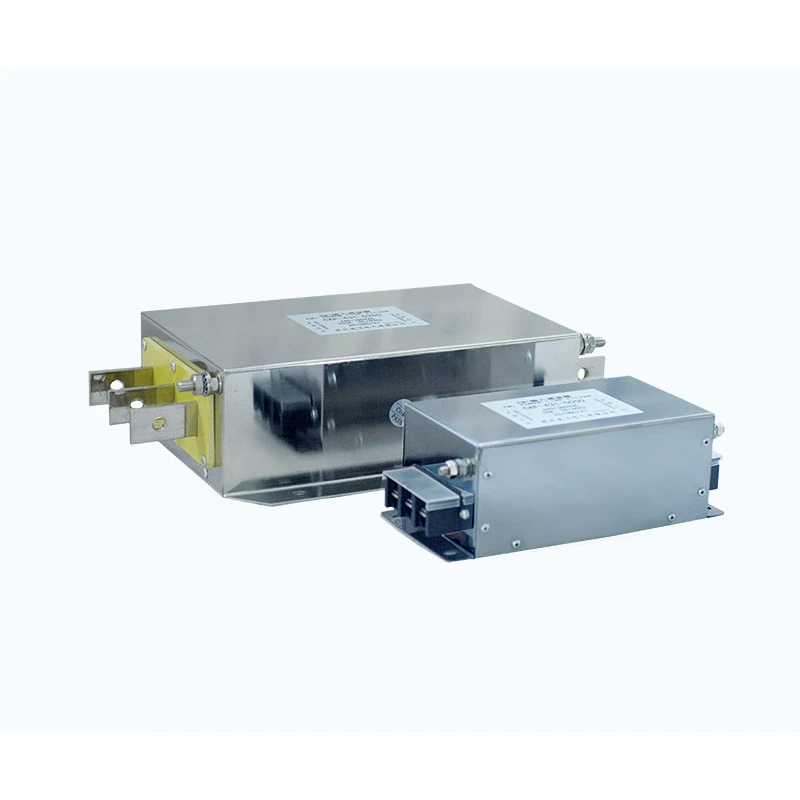

Излезниот филтер е инсталиран помеѓу излезните терминали на VFD и влезните терминали на моторот за да се подобри квалитетот на електричните сигнали што се пренесуваат до моторот.
Со комбинирање на повеќестепените кола за филтрирање со оптимизирани магнетни компоненти, ги ублажува пречки во префрлување со висока фреквенција генерирани од работата на инвертерот PWM и го намалува електричниот стрес на терминалите на моторот.
Дизајнот помага да се минимизираат:
- Хармониски компоненти со висока фреквенција
- Импулси на скок на напон предизвикани од брзо префрлување
- dv/dt напрегање на изолацијата на моторот
- Електромагнетни пречки преку каблите на моторот
Системот за изолација обезбедува:
- Линија до линија: 1500VDC / 60S
- Линија до земја: 2500VDC / 60S
Со отпор на изолација над 100 MΩ, можност за преоптоварување од 1,4 пати номинална струја за 1 минута и поддршка за растојанија на кабли на моторот до 400 m со заштитени кабли, решенијата Dufew се погодни за тешки индустриски погонски системи.
| Параметар | Спецификација |
|---|---|
| Номинален напон | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| Работна фреквенција | 50 Hz / 60 Hz / До 500 Hz |
| Оценета струја | 5А - 1600А |
| Диелектрична јачина | Линија до линија: 1500VDC (60S); Линија до земја: 2500VDC (60S) |
| Отпорност на изолација | ≥100MΩ (1000VDC) |
| Способност за преоптоварување | 1,4 пати номинална струја за 1 минута (интервал ≥15 минути) |
| Максимална должина на кабел | Заштитен кабел: 400m; Неоклопен кабел: 300м |
| Одделение за заштита | IP00 / IP20 |
| Класа на изолација | T40 / Класа F (155℃) |
| Одделение за задржување на пламен | UL94V-2 |
| Стандард за производ | GB/T15287/8 |
CAF-4 3 2-0600
| Код | Опис |
|---|---|
| CAF | Серија на електрични филтри Dufew |
| 4 | Ниво на напон (2 = 220V, 4 = 380V, 6 = 690V) |
| 3 | Фазен број (3 = трифазен, 1 = еднофазен) |
| 2 | Тип на филтер (1 = влезен филтер, 2 = излезен филтер) |
| 0600 | Номинална струја (0600 = 600A) |
Долгите моторни кабли може да воведат дистрибуирана капацитивност, што може да ја зголеми струјата на полнење и пречки со висока фреквенција. Оптимизираниот дизајн на магнетното коло помага да се намали влијанието на капацитивноста на кабелот, да се подобри стабилноста на излезната бранова форма и да се намали зрачењето со висока фреквенција, што го прави филтерот погоден за далечински монтирање на мотори. Поддржува заштитени кабли до 400 m и незаштитени кабли до 300 m.
Префрлувањето на PWM може да генерира брз пораст на напонот и високофреквентен стрес на намотките на моторот. Излезниот филтер помага во намалувањето на ударот dv/dt и напонот на скок на напонот, ограничувајќи го стареењето на изолацијата предизвикано од префрлување импулси и подобрување на севкупната доверливост на моторот.
Структурата на повеќестепена филтрирање помага да се потисне високофреквентниот шум на префрлување, како и пречки во заеднички режим и диференцијален режим. Ова може да ги подобри перформансите на EMC и да ги намали пречките во системите опремени со чувствителна опрема за контрола и следење.
Дизајнот на филтрирање првенствено ги насочува компонентите со висока фреквенција додека ја одржува основната фреквентна енергија потребна за нормално функционирање на моторот. Ова помага да се одржи стабилен излез на вртежниот момент на моторот, да се минимизираат дополнителните загуби и да се поддржува сигурно континуирано работење.
Компактниот дизајн поддржува и вертикална и хоризонтална инсталација и може да прими различни распореди на кабинетот. Прилагодени оценки за напон и струја се исто така достапни за да се исполнат специфичните индустриски апликации и барањата на проектот OEM.
Излезниот филтер Dufew е погоден за апликации каде должината на каблите на моторот надминува 50 метри, како и за високопрецизна опрема за серво обработка, повеќемоторни синхрони системи за возење и производни линии опремени со чувствителна опрема за проверка. Погоден е и за кранови и опрема за калапи со инјектирање кои бараат често забрзување и сопирање.
Типичните апликации вклучуваат индустриска автоматизација, CNC машини, лифтови, опрема за пристаниште, машини за текстил, машини за обликување со вбризгување и системи за тестирање.
| Споредбена димензија | Професионален излезен филтер Dufew | Стандардно решение за филтрирање на излезот |
|---|---|---|
| Структура на филтрирање | Дизајн на повеќестепено филтрирање за пречки на PWM префрлување | Едноставна структура за филтрирање со ограничено слабеење на фреквенцијата |
| Главна апликација | Потиснување на хармониката од страна на моторот и намалување на стресот dv/dt | Основно подобрување на излезната бранова форма |
| Способност за долг кабел | Поддржува апликации за моторни кабли на долги растојанија до 400m заштитен кабел | Перформансите може да се намалат со продолжено растојание на кабелот |
| Заштита на моторот | Помага во намалување на изолациониот стрес предизвикан од прекинувачките напонски импулси | Ограничена заштита од стрес со висока фреквенција |
| Системска интеграција | Погоден за прецизни и индустриски погонски системи | Главно се користи за општи апликации |
Dufew Electric е специјализиран за компоненти за индустриска енергетска електроника, вклучувајќи филтри, реактори, отпорници за сопирање и приспособени електрични решенија.
Со инженерско искуство во магнетни компоненти и апликации за погонски систем, Dufew обезбедува приспособени решенија за различни нивоа на напон, опсег на струја и барања за инсталација.
Производните способности на Dufew опфаќаат обработка на магнетни компоненти, прецизно намотување, третман на изолација, проверка на електричните параметри и тестирање на перформансите, обезбедувајќи постојан квалитет на производството и сигурни перформанси на производот.
Контролата на квалитетот вклучува отпорност на изолација, отпорност на диелектрик, пораст на температурата, електрични перформанси и инспекции на изгледот. Секоја фаза е дизајнирана да ја потврди електричната безбедност, оперативната стабилност и севкупниот квалитет на готовите производи.
Dufew поддржува производство на OEM, приспособени дизајни, техничка документација и инженерска поддршка за апликации за да се исполнат различните индустриски барања. Документацијата за квалитет вклучува ISO сертификат за управување со квалитет, CE сертификат и извештаи за тестирање на производите.
Dufew применува пакување според извозните стандарди за да обезбеди безбеден транспорт на индустриски електрични компоненти.
Решенијата за пакување вклучуваат:
- Заштита отпорна на влага
- Прицврстување отпорно на удари
- Засилени дрвени кутии за големи модели
- Етикети за идентификација на производи
- Технички документи
Секој производ се проверува пред испораката за да се обезбеди усогласеност со барањата на клиентите.
Излезниот филтер главно ги насочува компонентите за префрлување со висока фреквенција, пречките PWM и електромагнетниот шум на страната на моторот. Излезниот реактор главно ја намалува стапката на пораст на напонот, го ограничува влијанието на струјата и ги подобрува условите на излезната бранова форма.
За тешки апликации, соодветното решение зависи од должината на кабелот, типот на моторот и барањата за ЕМС.
Да. Со намалување на високофреквентните компоненти генерирани со префрлување на инвертерот, може да помогне да се намалат електромагнетните вибрации и да се подобрат условите за работа на моторот.
Долгите кабли ја зголемуваат дистрибуираната капацитивност и може да ги засилат пречки со висока фреквенција. Правилното филтрирање помага да се намали електричниот стрес поврзан со кабелот и ја подобрува стабилноста на системот.
Да. Dufew обезбедува приспособени решенија вклучувајќи рејтинг на напон, струен капацитет, карактеристики на филтрирање, димензии и структура на инсталација според барањата на клиентите.
